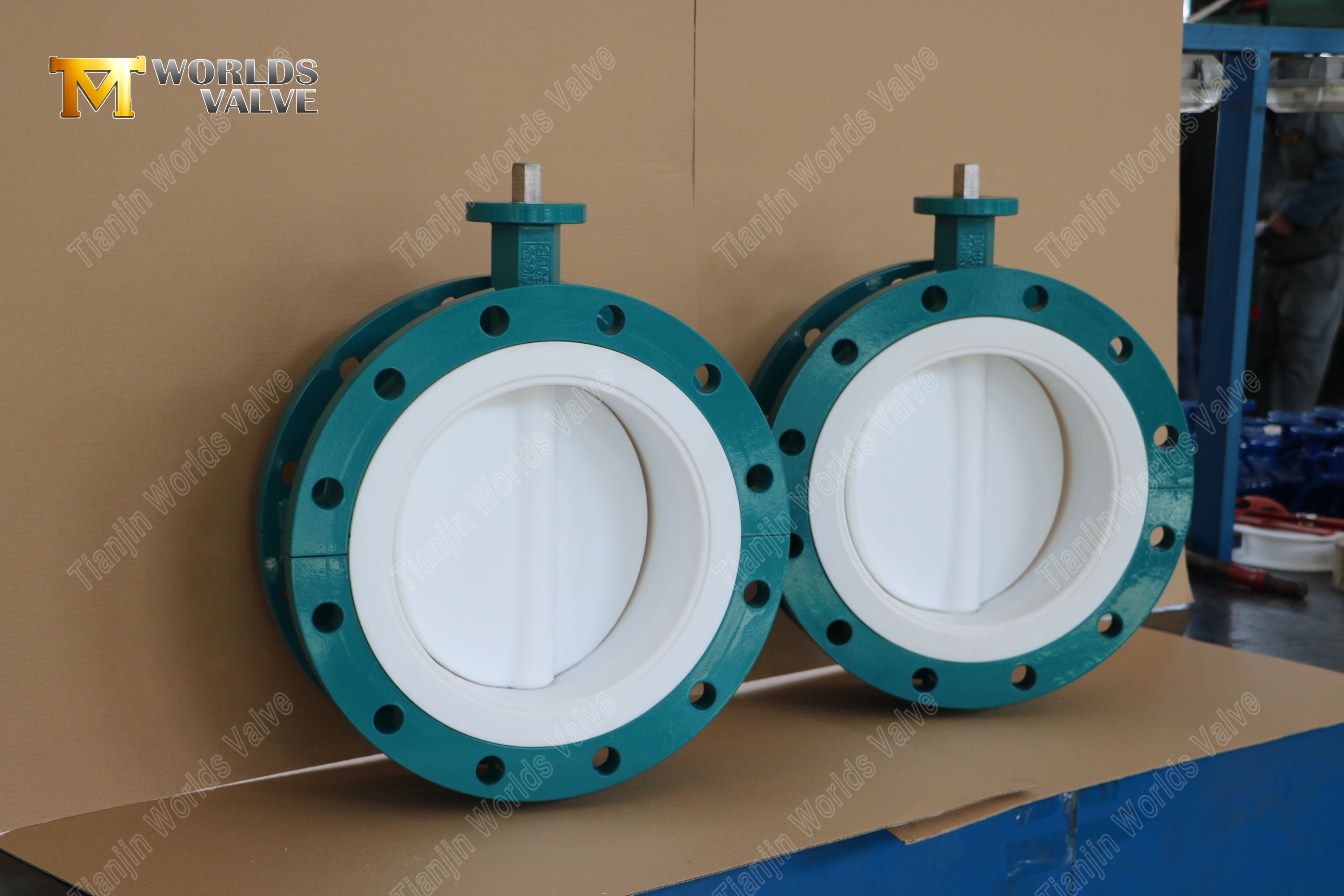

PTFE-ausgekleidete Flansch-Absperrklappen | Überlegene Verschleißschutzlösung

Einführung:

PTFE-ausgekleidete Flansch-Absperrklappen, abriebfest | Überlegene Verschleißschutzlösung

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller

CBF04-TF01--Betriebs- und Wartungshandbuch HERUNTERLADEN

Hauptmerkmale:

1. Verstärktes PTFE-Auskleidungssystem

• Verbessertes Dickendesign: 3–4 mm dicke PTFE-Auskleidung in stark beanspruchten Zonen sorgt für hervorragende Abriebfestigkeit gegen Feststoffpartikel mit einer Konzentration von bis zu 40 %

• Vollständige Medienisolierung: Die Ganzkörper-PTFE-Kapselung verhindert den Metallkontakt mit abrasiven und korrosiven Medien

• Temperaturbeständigkeit: Bewahrt die Integrität der Auskleidung von **-35℃bis 200℃** im Dauerschleifbetrieb



2. Zuverlässigkeit der Flanschverbindung

• Robustes Flanschdesign: ANSI B16.5 Klasse 150# oder DIN EN 1092-1 PN16-Flansche mit verstärkter Halskonstruktion

• Sichere Montage: Gezahnte Flanschflächen verhindern das Ausblasen der Dichtung bei Druckschwankungen und Vibrationen

• Wartungszugang: Die verschraubte Flanschverbindung ermöglicht eine einfache interne Inspektion und den Austausch von Komponenten

3.Abriebfeste Konstruktion

• Verstärkung der Verschleißzone: Die zusätzliche PTFE-Dicke an den Scheibenkanten und Sitzkontaktflächen verlängert die Lebensdauer im Vergleich zu standardmäßig ausgekleideten Ventilen um 200 %

• Partikelablenkungsdesign: Die optimierte Scheibengeometrie leitet abrasive Partikel von kritischen Dichtflächen weg

• Oberflächenhärte: Die PTFE-Auskleidung mit Füllstoffverstärkung erreicht eine Shore-D-Härte von 65 für eine verbesserte Verschleißfestigkeit

4. Fortschrittliche Dichtungstechnologie

• Null-Leckage-Leistung: Das PTFE-auf-PTFE-Sitzsystem erreicht eine blasendichte Absperrung gemäß EN 12266-1 Klasse A

• Abriebkompensierendes Design: Der elastische PTFE-Sitz sorgt dafür, dass die Dichtung auch bei Verschleiß unversehrt bleibt

• Feuersichere Option: Erhältlich mit API 607-konformen sekundären Metalldichtungen für Notabschaltung

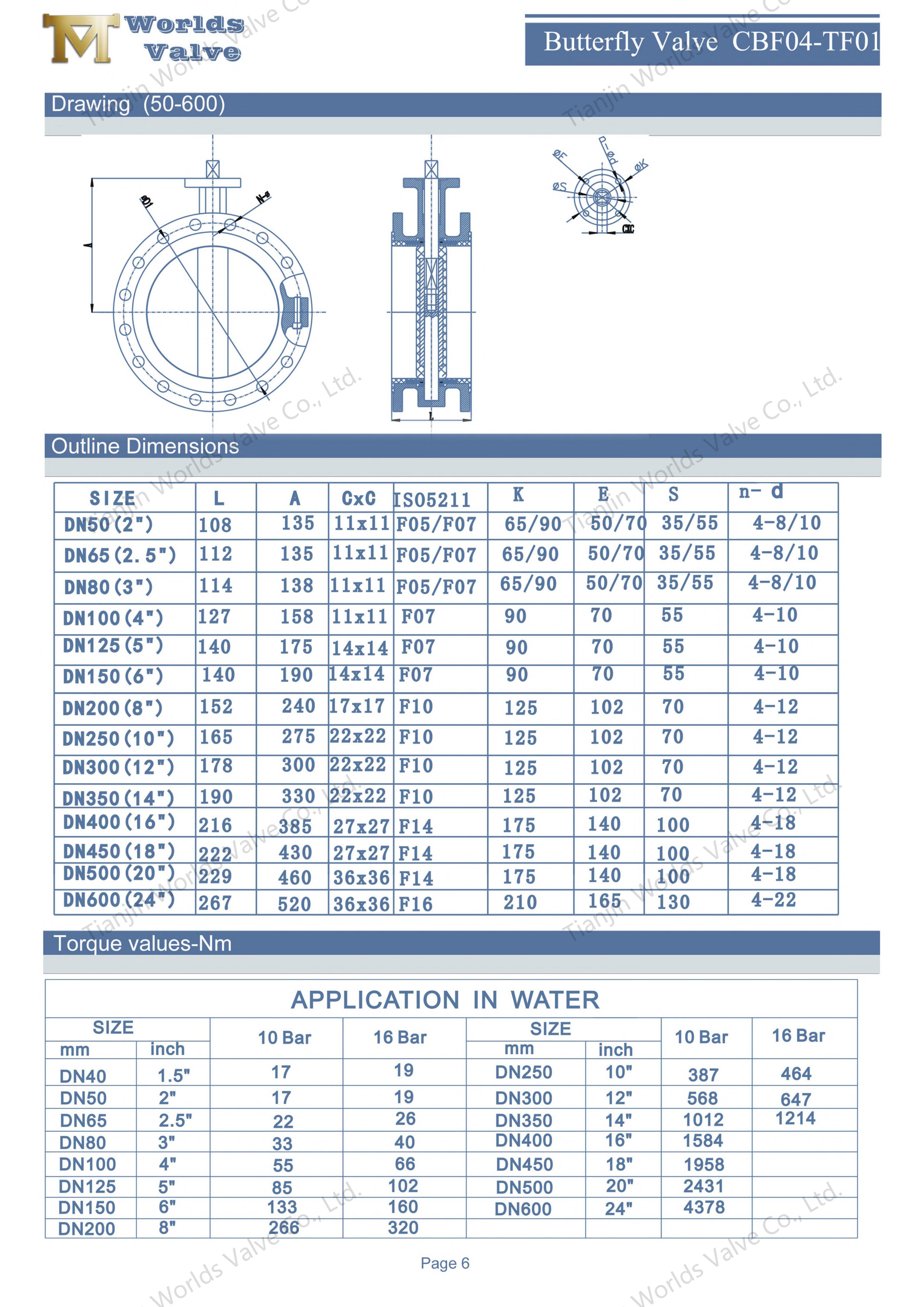

Technische Parameter:

Hauptmaterial:

Branchenanwendungen

• Bergbau und Mineralverarbeitung: Rückstandsschlamm, Erzverarbeitung und Konzentrathandhabung

• Chemische Verarbeitung: Abrasive chemische Aufschlämmungen, Handhabung von Katalysatoren und Pigmentproduktion

• Abwasserbehandlung: Sandentfernung, Schlammhandhabung und abrasive Abwasserkontrolle

• Stromerzeugung: REA-Güllesysteme, Aschehandhabung und Bodenaschetransport

• Zellstoff und Papier: Stoffaufbereitung, Beschichtungsschlämme und Recyclingfaserverarbeitung

• Stahl und Metalle: Zunderschlamm, Entzunderungslinien und abrasive Abfallströme

Wettbewerbsvorteile

• Erweiterte Lebensdauer: Verstärkte PTFE-Auskleidung in kritischen Verschleißbereichen sorgt für eine zwei- bis dreimal längere Lebensdauer bei abrasivem Einsatz

• Doppelter Schutz: Kombinierte Abrieb- und Korrosionsbeständigkeit für die anspruchsvollsten Anwendungen

• Reduzierter Wartungsaufwand: Robuste Konstruktion und verschleißfestes Design minimieren Ausfallzeiten und Austauschkosten

• Globale Compliance: CE-, UKCA- und WRAS-Zertifizierungen gewährleisten die Akzeptanz auf internationalen Märkten

• Kundenspezifisches Engineering: Erhältlich mit speziellen Auskleidungsrezepturen, Dickenprofilen und verschleißfesten Verbesserungen

• Technische Expertise: Technische Unterstützung für abrasive Anwendungsanalysen und Verschleißschutzlösungen

Fazit:

Diese mit PTFE ausgekleideten Absperrklappen wurden speziell für extrem abrasive und korrosive Anwendungen entwickelt und bieten unübertroffenen Verschleißschutz und Zuverlässigkeit im Bergbau, in der chemischen Verarbeitung und in industriellen Anwendungen, bei denen sowohl Abrieb- als auch Korrosionsbeständigkeit von entscheidender Bedeutung sind.
