CBF04-TA01
OEM|ODM
| Menge: | |
|---|---|
1. PTFE-Auskleidungstechnologie
Vollständige Medienisolierung: Sowohl die Sitz- als auch die Scheibenoberfläche sind vollständig mit reinem PTFE eingekapselt und bieten umfassenden Schutz vor Säuren, Laugen und Lösungsmitteln über das gesamte pH-Spektrum (0–14).
Temperaturbeständigkeit: Behält die Dichtungsintegrität von -30 °C bis 180 °C ohne Beeinträchtigung bei
2. Optimierung des Waferplatzes
Kompakt und leicht：45 % Gewichts- und Bauraumreduzierung im Vergleich zu Laschenventilen
Vereinfachte Installation：Direkte Montage zwischen ANSI B16.5- oder DIN EN 1092-1-Flanschen ohne zusätzliche Hardware
Kosteneffizienz: Geringere Material- und Installationskosten bei gleichzeitiger Beibehaltung der überlegenen Leistung
3. Null-Leckage-Leistung
Erweiterte Lebensdauer: Die PTFE-zu-PTFE-Dichtung gewährleistet einen zuverlässigen Betrieb für mehr als 50.000 Zyklen in korrosiven Umgebungen
Blasendichte Versiegelung: Erfüllt die Absperrnormen der Klasse A nach EN 12266-1 bei einem Prüfdruck von 1,5×PN16
4. Wartungsfreier Betrieb
Selbstschmierendes Design: PTFE-Oberflächen sorgen für natürliche Schmierung und reduzieren das Betriebsdrehmoment um 40 %
Korrosionsimmunität: Eliminiert korrosionsbedingte Wartungs- und Austauschkosten
Schnelle Inspektion: Die Option des Split-Body-Designs ermöglicht einen einfachen internen Zugang ohne Unterbrechung der Rohrleitung
Modell | CBF04-TA01 |
Größen | DN50-DN900 |
Druckklasse | PN10 (10bar) PN16 (16bar) |
Design | API 609 EN593 BS5155 MSS SP-67 |
Prüfinspektion | API598 ISO5208 EN12266-1 |
Flanschverbindung | ASME B 16.1 125LB ASME B 16,5 150LB BS4504 DIN2501 ISO7005 EN1092 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | DIN558-1 API609 DIN3202 K1 ISO5752 BS5155 |
Chemische Verarbeitung: Umgang mit konzentrierten Säuren, Chloralkali und aggressiven Lösungsmitteln
Pharmazeutisch: CIP/SIP-Systeme, hochreines Wasser und API-Herstellung
Wasseraufbereitung: Chemikaliendosierung, Filtersysteme und Abwasserkontrolle
Halbleiter: Hochreine Chemikalienabgabe- und hochreine Gassysteme
Zellstoff und Papier: Bleichchemikalien, Chlordioxid und ätzende Zellstofflösungen
Metallveredelung: Galvaniklösungen, Beizsäuren und Ätzchemikalien
Vollständiger Korrosionsschutz: Die doppelte PTFE-Auskleidung an Sitz und Scheibe gewährleistet eine vollständige Medienisolierung
Keine Kontamination: FDA-konforme Materialien verhindern eine Produktkontamination in sensiblen Anwendungen
Platzeffizienz: Das kompakte Wafer-Design optimiert die Installation in überfüllten Rohrleitungssystemen
Langfristige Zuverlässigkeit: Eine Lebensdauer von über 50.000 Zyklen reduziert die Gesamtbetriebskosten
Globale Compliance: CE-, UKCA- und FDA-Zertifizierungen sorgen für internationale Akzeptanz
Kundenspezifische Lösungen: Modifizierte Auskleidungen, Sondermaterialien und kundenspezifische Abmessungen verfügbar

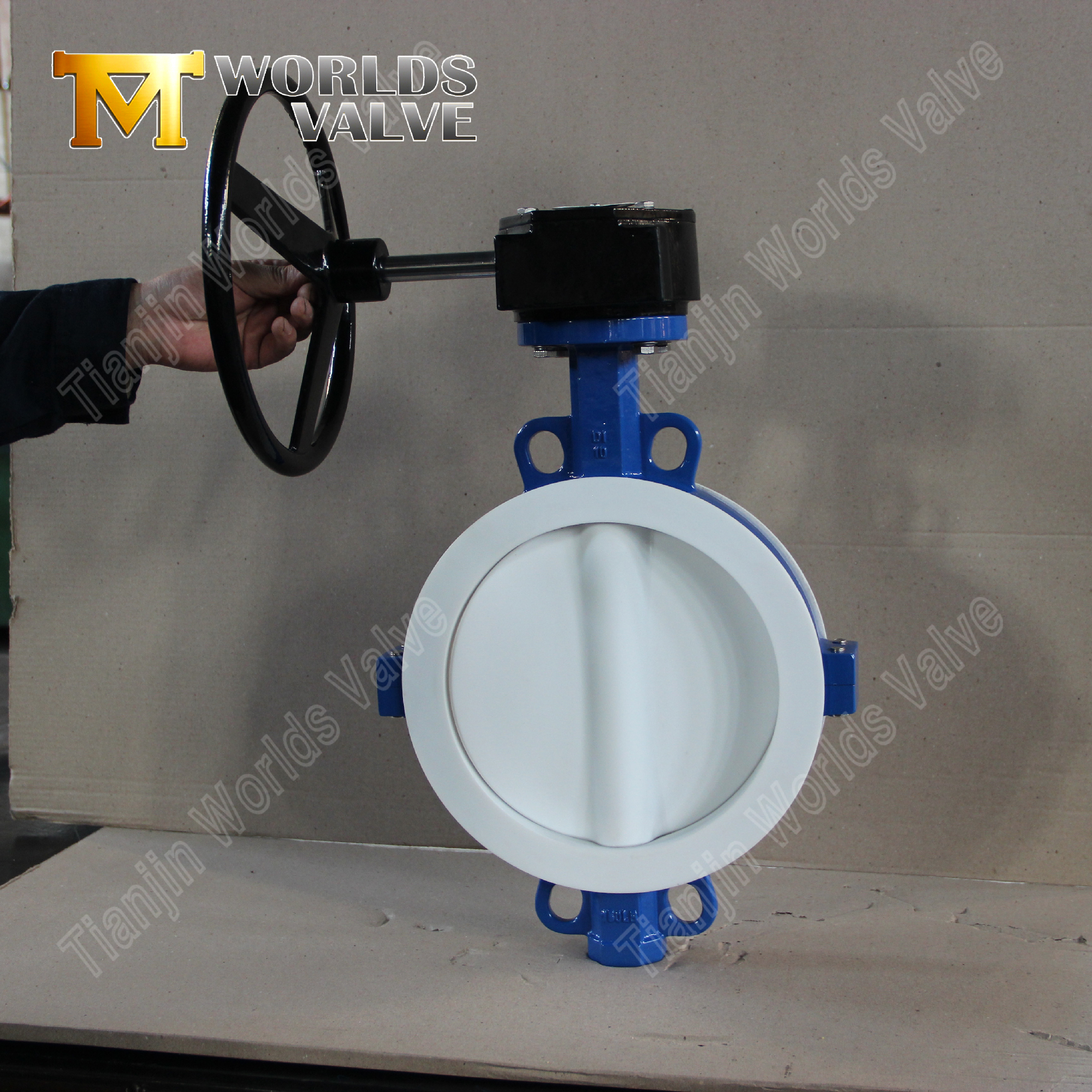

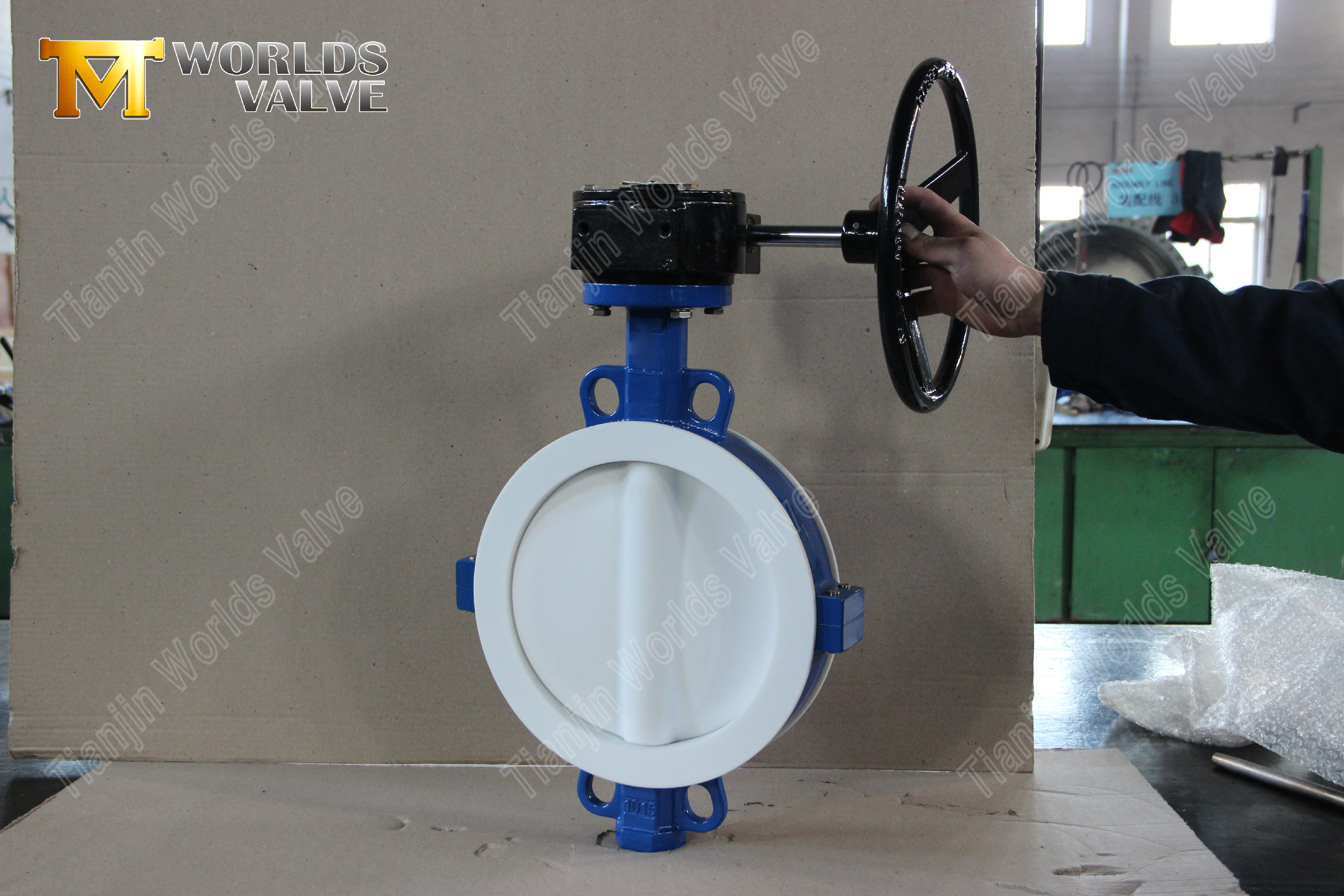

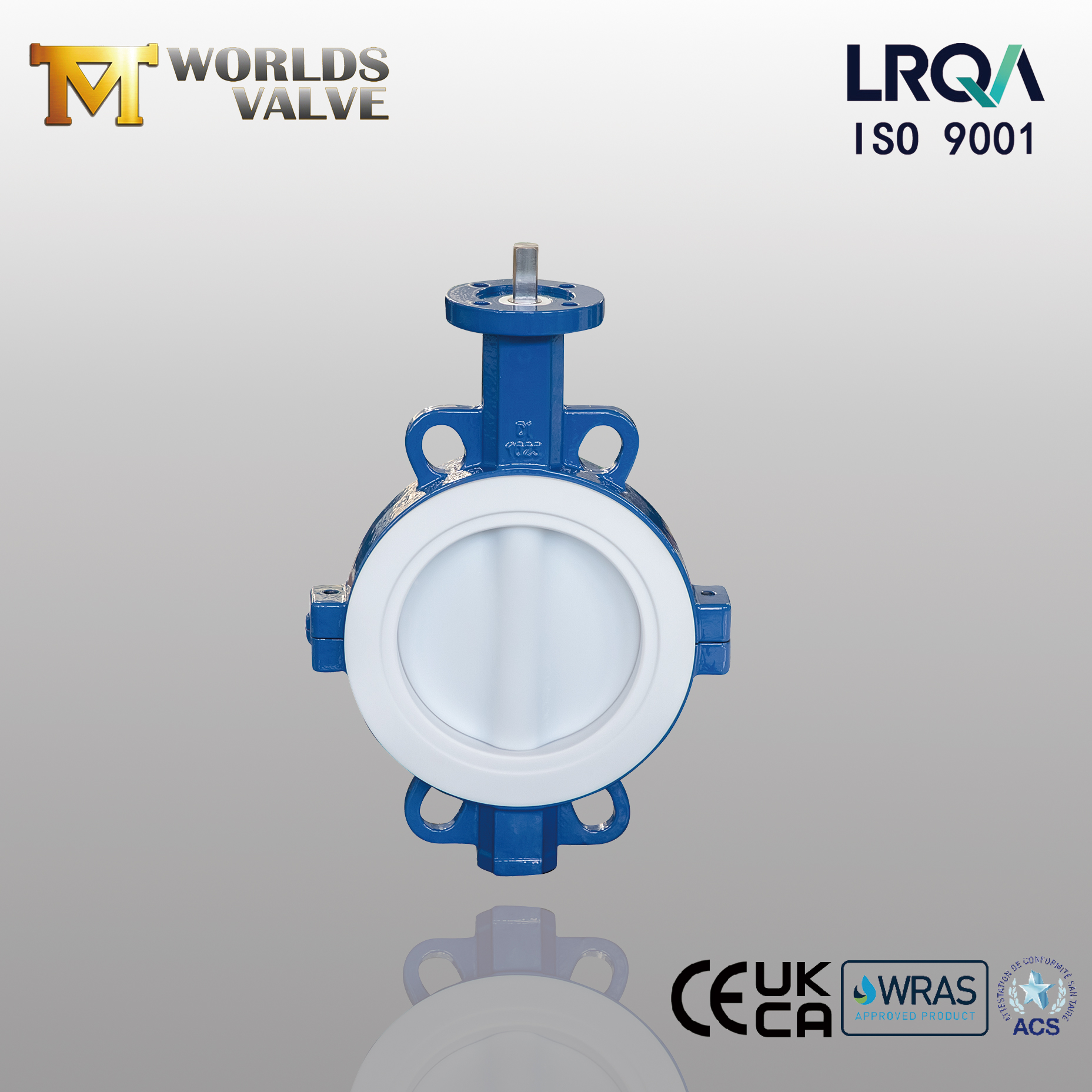

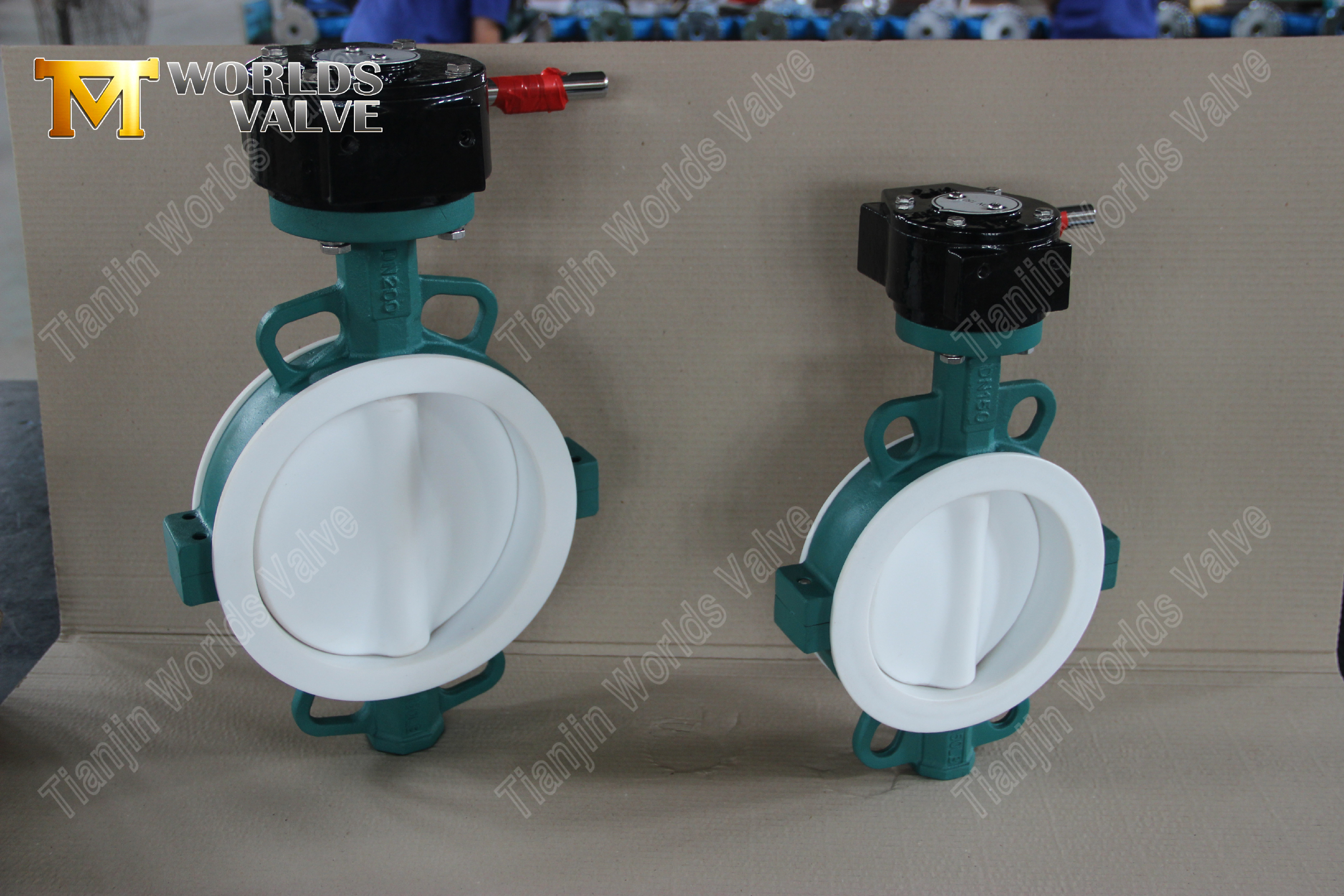

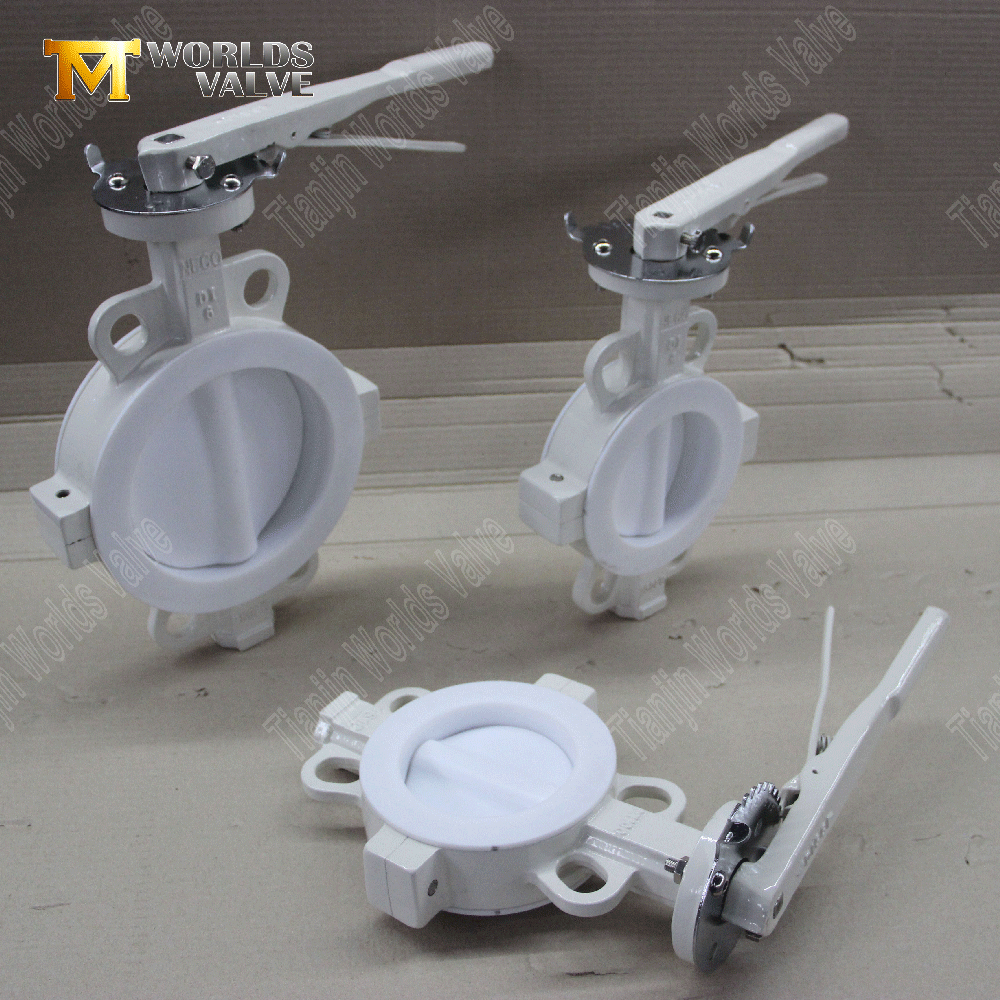

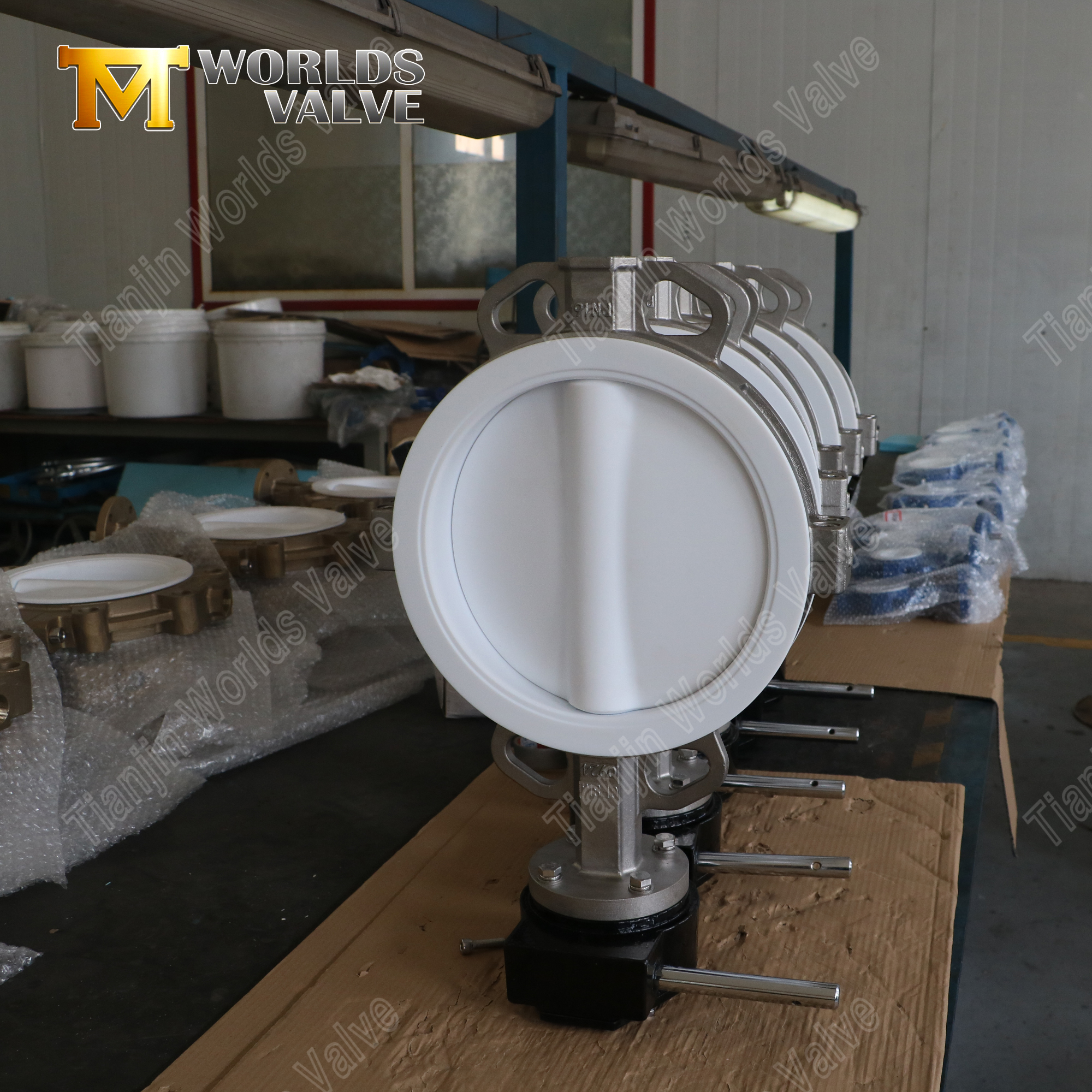

Diese PTFE-ausgekleidete Sitz- und Scheibenabsperrklappe wurde für vollständige Korrosionsfestigkeit entwickelt und bietet unübertroffenen Schutz und Zuverlässigkeit in den aggressivsten chemischen und hochreinen Anwendungen.
Erfüllung Ihrer spezifischen Bedürfnisse:
