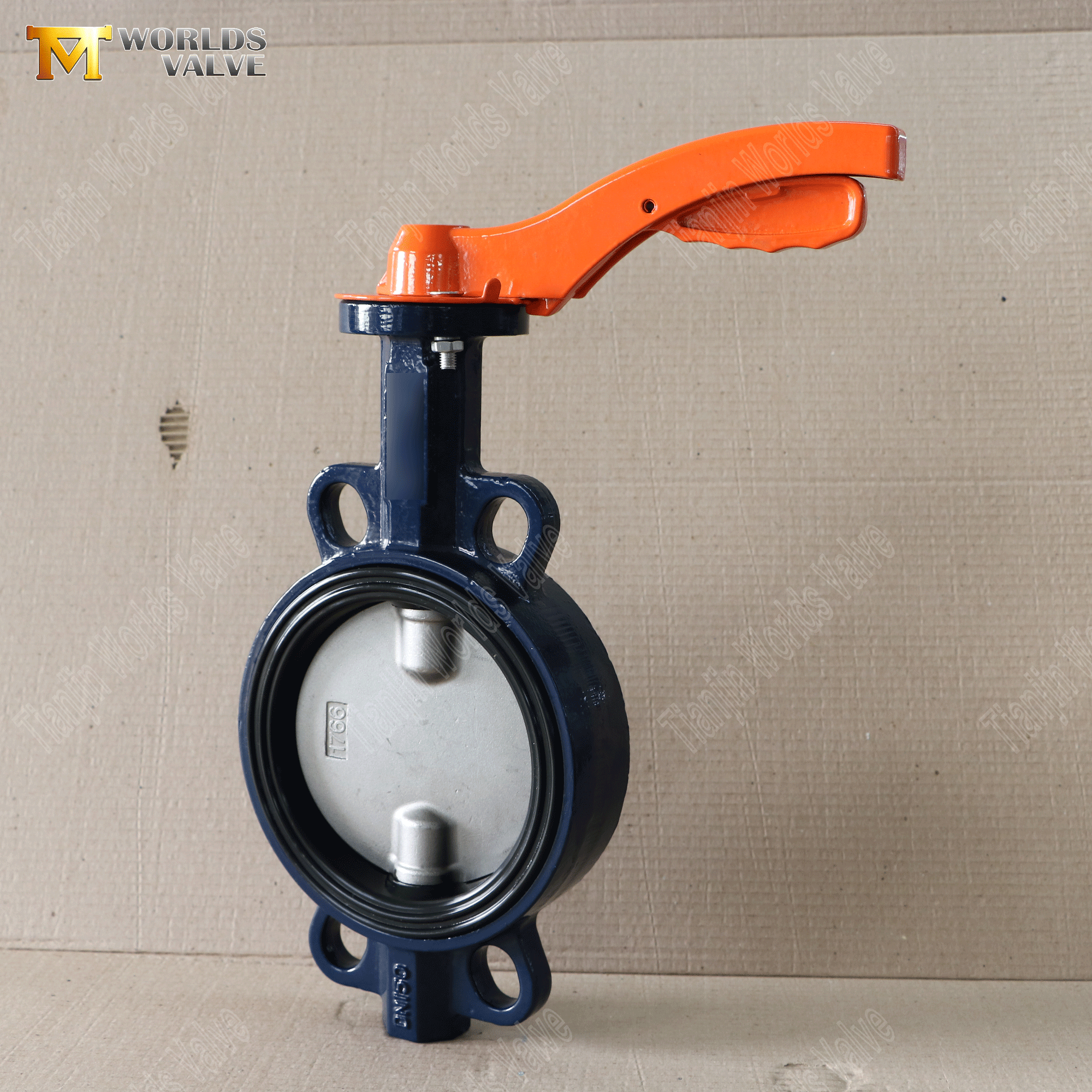

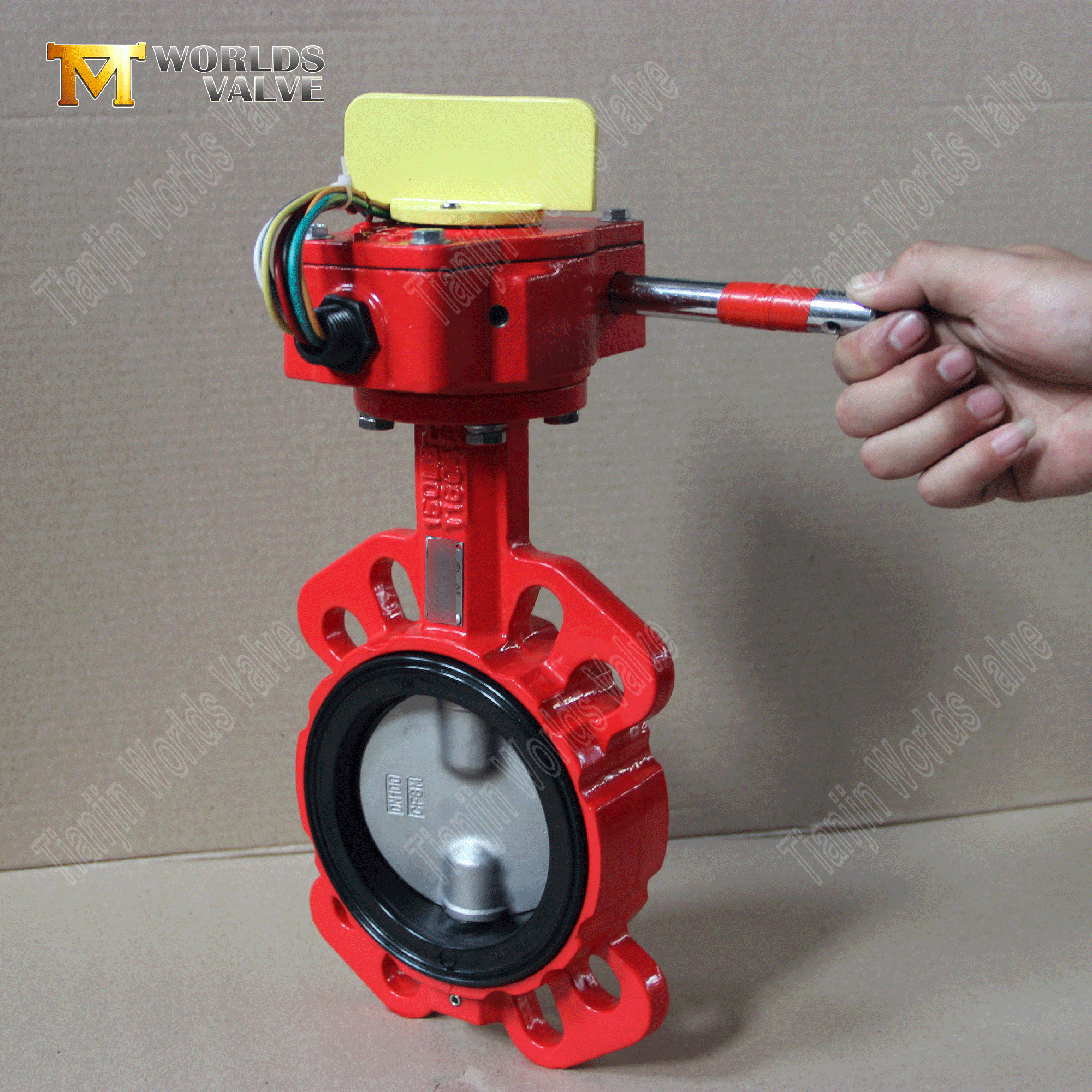

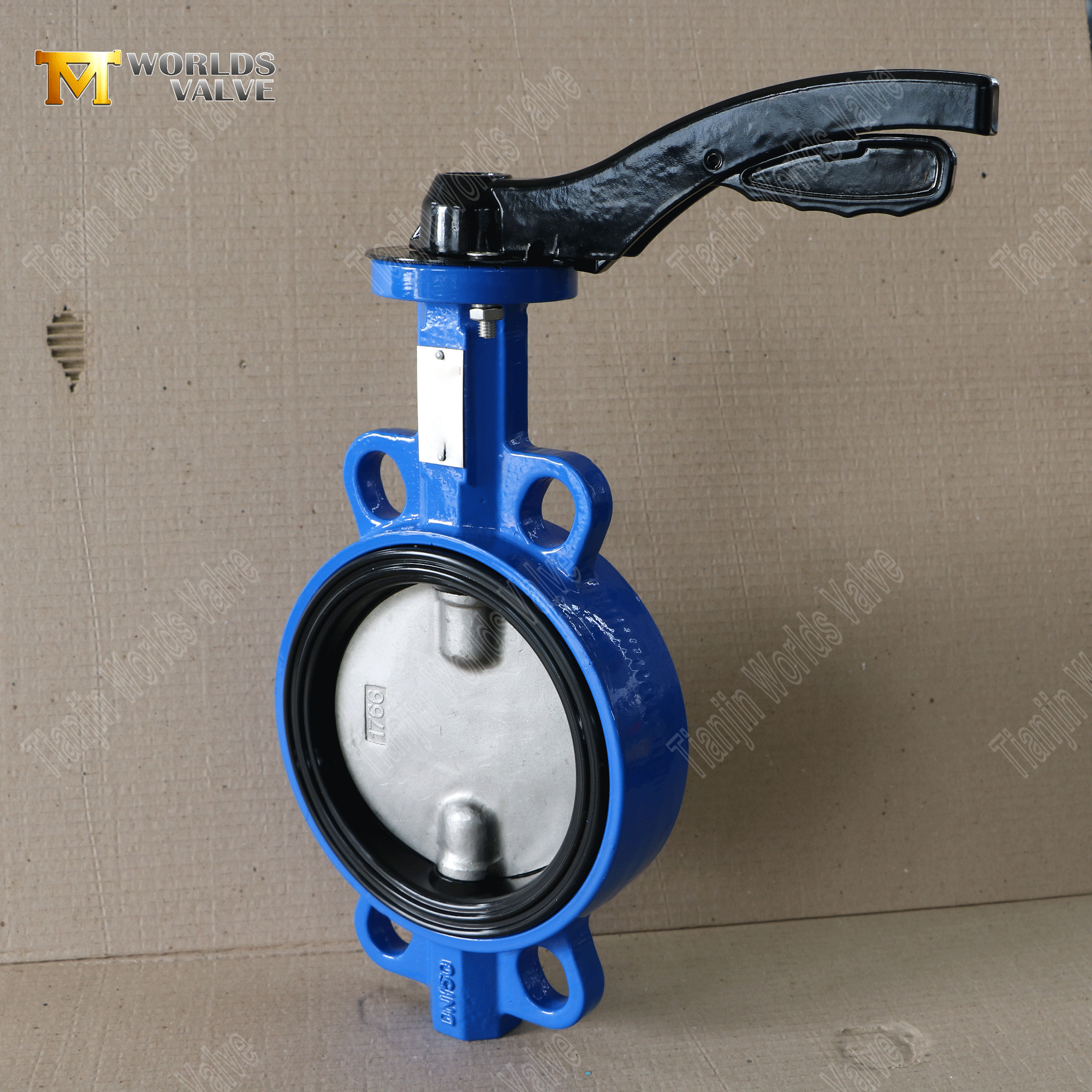

Professionelle PN16-Absperrklappe mit geteiltem Schaft
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF03-TA03-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Verbesserte strukturelle Integrität durch Split-Stem-Design
Im Gegensatz zu herkömmlichen Einschaftventilen bietet unsere innovative Konfiguration mit zwei Wellen (oben und unten) überlegene Leistung und Haltbarkeit.
Erhöhte Festigkeit und Steifigkeit: Das geteilte Schaftsystem bietet eine außergewöhnliche Torsionsfestigkeit und widersteht Biegungen und Verformungen bei hoher Rohrleitungsbeanspruchung oder Druckstößen wirksam.
Präzise Disc-Ausrichtung und reibungsloserer Betrieb: Dieses Design gewährleistet eine perfekte, stabile Ausrichtung der Scheibe während ihrer gesamten 90-Grad-Drehung, was zu einem gleichbleibend reibungslosen, reibungsarmen Betrieb und einer geringeren Belastung des Aktuators führt.
Erweiterte Lebensdauer: Durch die Minimierung der mechanischen Belastung und des Verschleißes an der Spindel und den Lagerstellen verlängert das Design die Betriebslebensdauer des Ventils erheblich und reduziert den langfristigen Wartungsbedarf.
2. Optimierte Materialauswahl für maximale Haltbarkeit
Wir kombinieren hochwertige Materialien für kritische medienberührte Komponenten, um Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

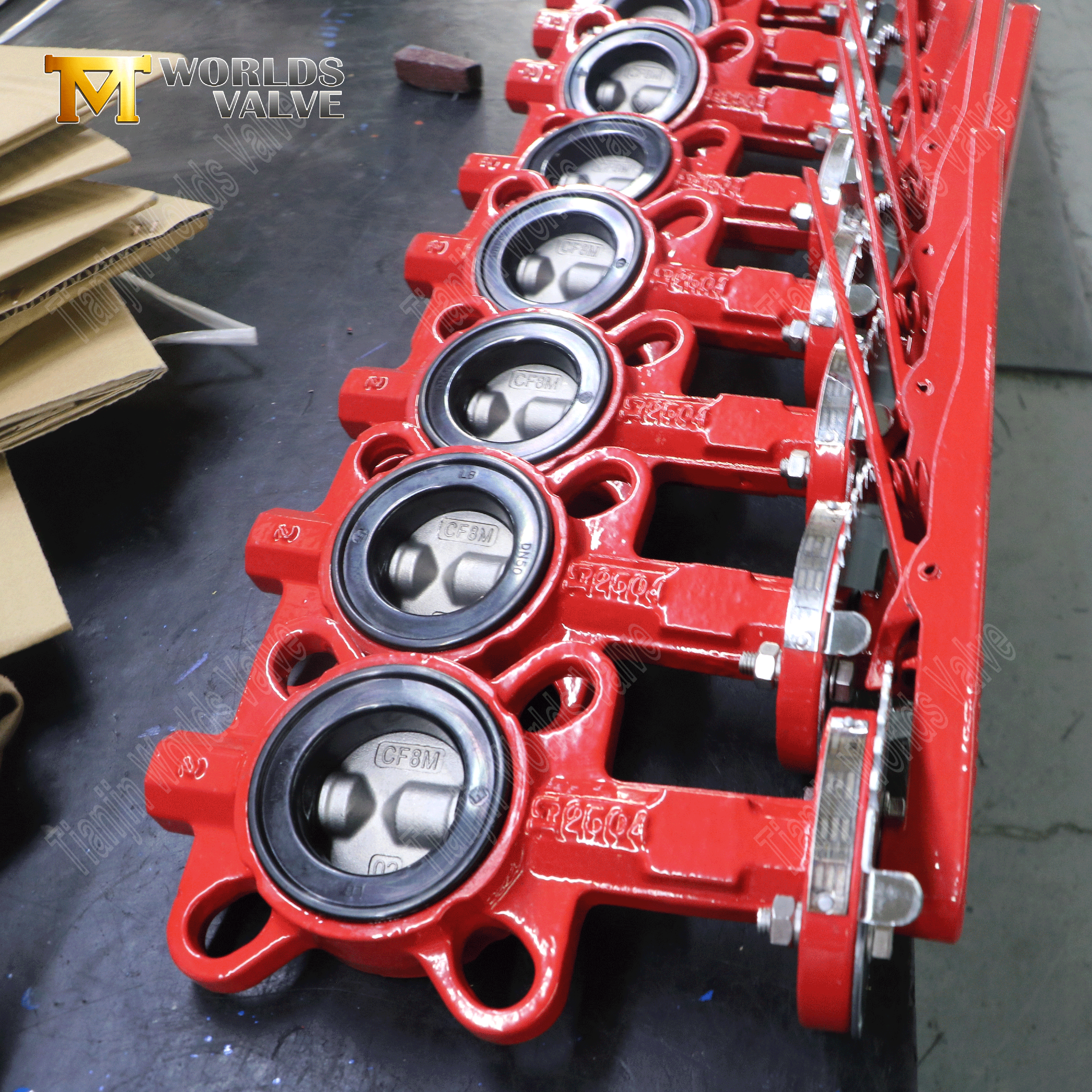

Korrosionsbeständige Scheibe (CF8M/AISI 316): Der Ventilteller ist aus CF8M-Edelstahl gefertigt, der im Vergleich zu Standardqualitäten 304 eine überlegene Beständigkeit gegen Lochfraß und Korrosion durch Chloride, Säuren und eine Vielzahl von Chemikalien bietet und sich daher ideal für raue oder maritime Anwendungen eignet.
Hochleistungselastischer Sitz (EPDM): Der Sitz aus Ethylen-Propylen-Dien-Monomer (EPDM) bietet eine hervorragende langfristige Dichtungselastizität, hohe Beständigkeit gegen Wasser, Dampf und Witterungseinflüsse sowie zuverlässige Leistung über einen breiten Temperaturbereich von -20 °C bis 120 °C.
Synergistische Langlebigkeit: Die Kombination aus einer harten, korrosionsbeständigen Scheibe und einem elastischen, dichtungselastischen Sitz schafft eine robuste Schnittstelle, die über unzählige Zyklen hinweg eine leckagefreie Abdichtung bei minimaler Verschlechterung aufrechterhält.
3. Zuverlässige Hochdruck-Dichtungsleistung (PN16-Einstufung)
Entwickelt für eine sichere Absperrung in Systemen, die einen höheren Druck erfordern.
Garantierte blasendichte Versiegelung: Die präzisionsgefertigte CF8M-Scheibe interagiert perfekt mit dem elastischen EPDM-Sitz und sorgt für eine zuverlässige, blasendichte Abdichtung, die interne Leckagen wirksam verhindert und die Prozessintegrität gewährleistet.
Stabile Leistung unter Druck: Das Ventil wurde streng entwickelt und getestet, um eine konstante Leistung bei der Druckstufe PN16 zu gewährleisten und eine zuverlässige Barriere gegen Rückfluss und Druckverlust in kritischen Rohrleitungssegmenten zu bieten.
Systemschutz: Diese zuverlässige Dichtungsfähigkeit schützt vorgeschaltete Geräte, verhindert Medienvermischung und trägt zur Gesamtsystemsicherheit und -effizienz bei.
4. Kostengünstige und platzsparende Installation
Das Wafer-Design bietet Systembauern erhebliche praktische und wirtschaftliche Vorteile.
Kompaktes, leichtes Profil: Das Ventil macht einen Vollflanschkörper überflüssig, was zu einer viel leichteren und kompakteren Einheit führt, die die Handhabung vereinfacht und die Anforderungen an die strukturelle Unterstützung reduziert.
Vereinfachter Installationsprozess: Die Installation ist schnell und unkompliziert – das Ventil wird einfach zwischen zwei Rohrleitungsflanschen zentriert und mit Durchgangsschrauben befestigt. Dadurch entfallen separate Flanschmuttern oder komplexe Ausrichtungsverfahren, was zu einer drastischen Reduzierung von Arbeitszeit und Kosten führt.
Reduzierte Gesamtbetriebskosten: Einsparungen werden an mehreren Fronten erzielt: geringeres anfängliches Gewicht der Einheit, geringere Versandkosten, minimaler Installationsaufwand und weniger benötigter Platz im Rohrleitungssystem.

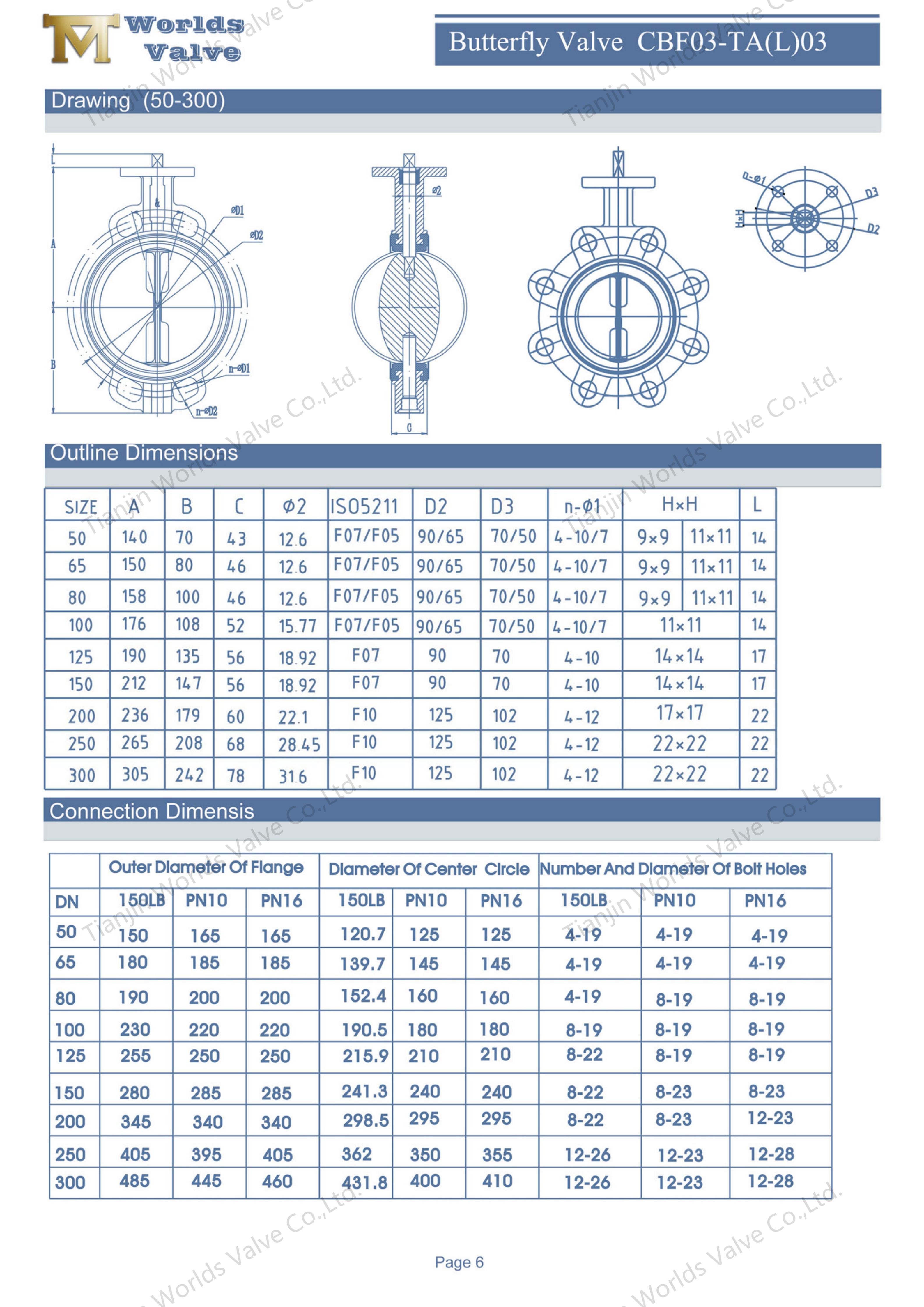

Parameter | Spezifikation |
Modell | Wafer-Absperrklappe (CBF03-TA03) |
Größen | DN50-DN1200 |
Design | Geteilter Schaft (oberer und unterer Schaft) |
Druckstufe | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |
Körper | Sphäroguss |
Scheibe | CF8M (Edelstahl AISI 316) |
Seat | EPDM |
Stamm | SS431 |

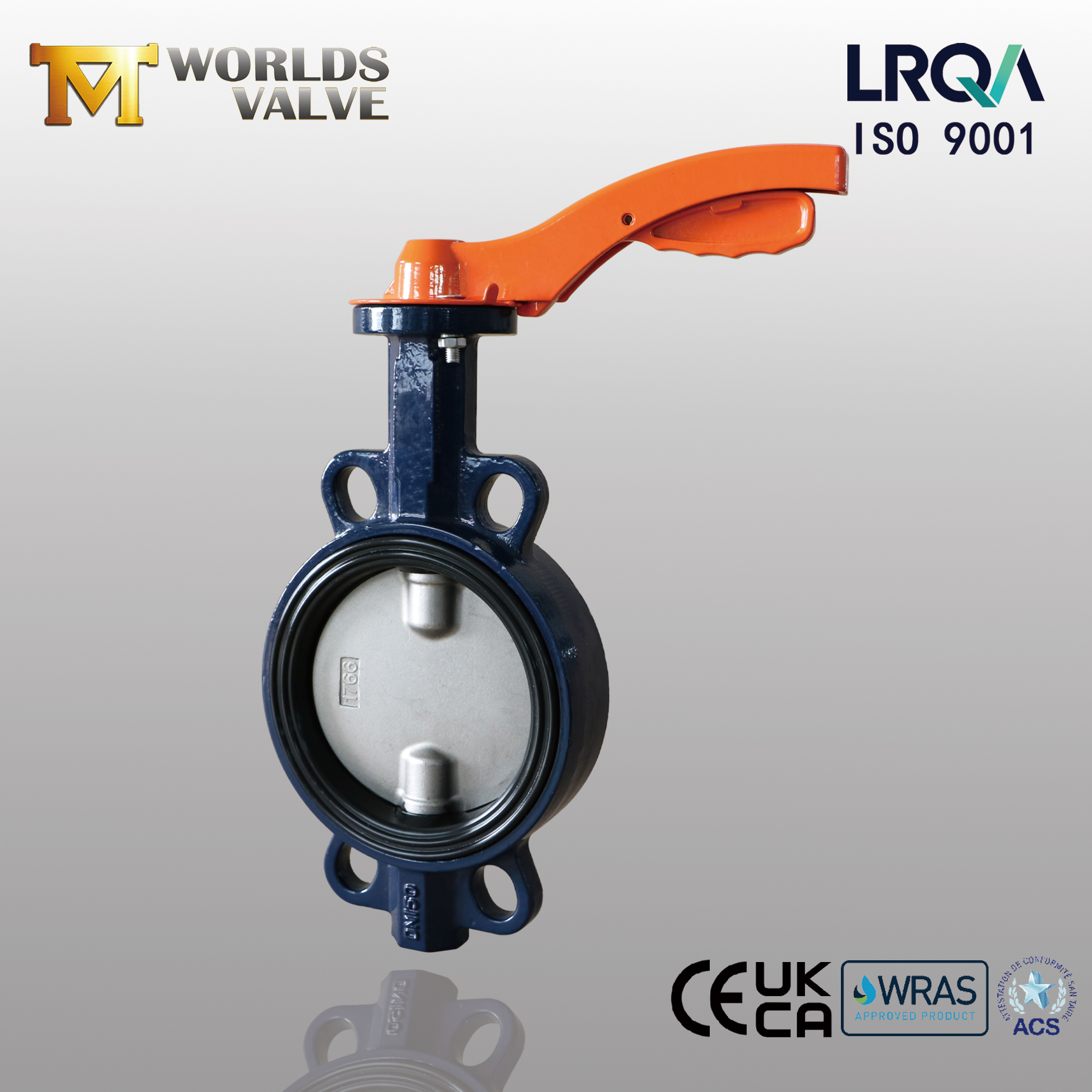

Zertifizierter Hersteller mit globaler Compliance: Wir sind eine nach ISO 9001 zertifizierte Fabrik und unsere Produkte werden so entwickelt und getestet, dass sie strenge internationale Standards erfüllen, darunter **WRAS, ACS, UKCA und CE**. Dies gewährleistet die Qualität, Sicherheit und Akzeptanz unserer Ventile auf Märkten weltweit.
OEM/ODM-Expertise und flexible Anpassung: Als Spezialist für OEM- und ODM-Dienstleistungen bieten wir mehr als nur Standardventile. Wir arbeiten eng mit Kunden zusammen, um maßgeschneiderte Lösungen bereitzustellen – sei es in **Größe, Druckstufe, Materialqualität (z. B. CF8, CF8M, Sphäroguss) oder speziellen Beschichtungen** – um genaue Projektspezifikationen zu erfüllen.
Nachgewiesene Exporterfahrung und zuverlässiger Service: Mit einer nachgewiesenen Erfolgsbilanz beim Export in Dutzende Länder auf verschiedenen Kontinenten verfügen wir über umfassende internationale Handelsexpertise. Unser Team bietet umfassenden Support, von der technischen Beratung und Dokumentation bis hin zur zeitnahen Logistik, und sorgt so für eine reibungslose und zuverlässige Lieferkette für unsere globalen Partner.
Dieses Ventil ist die Arbeitslösung für zahlreiche Branchen, die eine zuverlässige und wartbare Isolierung erfordern:
Kommunale Wasserversorgungs- und -verteilungsnetze
Industrielle Kühlwasser- und HVAC-Systeme
Abwasserbehandlungs- und Pumpstationen
Brandschutz- und Bewässerungssysteme
Allgemeiner Service in der Chemie-, Energie- und Schifffahrtsindustrie
