CBF01-TA01
OEM|ODM
| Menge: | |
|---|---|
1. Schmetterlingsventile mit Wurmgetriebemechanismus für einen reibungslosen Betrieb
- Präzisionsregelung: Das korrosionsresistente Wurmgetriebe sorgt für eine glatte Rotation um 0–90 °, selbst unter hohem Drehmoment.
- Selbstverriegelungsdesign: Pflege der Ventilposition ohne Schlupf, wobei unbeabsichtigte Anpassungen beseitigt werden.
- Verlängerte Lebensdauer: Härtete Stahl Zahnräder mit PTFE -Schmierentaschen verringern den Verschleiß.
2. Gummi mit Gummi mit übergeordneter Leistung versiegelt
- Bubble-Tight-Absperrung: EPDM/NBR-Gummifutter liefert die Versiegelung der Klasse VI (per ISO 5208).
- Chemischer Widerstand: Säuren, Alkalien und chloriertes Wasser (pH 4–10) standhalten.
-Temperaturresilienz: Betrieb von -20 ° C bis 120 ° C (-4 ° F bis 248 ° F).
3.. Wafer -Typ -Design für Raumeffizienz
- Kompaktinstallation: passt zwischen ANSI/DIN/JIS -Flanschen ohne zusätzliche Hardware.
- Leckfreie Verbindung: Integrale Flanschdichtungen sorgen für Null und Leckagen bei bis zu 16 bar (232 psi).
4. Robuste Konstruktion
- Körpermaterialien: duktiles Eisen (epoxidbeschichtet) oder SS316 für korrosive Umgebungen.
- Scheibe: Edelstahl mit vollem Gummiverkapsel, um Korrosion zu verhindern.
5. Zertifizierte Qualität
- Einhaltung: CE, ISO 9001 und WRAs zertifiziert.
- Test: 100% hydrostatisch getestet bei 1,5x MAWP.
1. Fachwissen in OEM/ODM -Diensten
Als vertrauenswürdige Schmetterlingsventilfabrik bieten wir maßgeschneiderte Lösungen an, die auf Ihre spezifischen Anforderungen zugeschnitten sind. Von der Entwurf bis zur Lieferung sorgen wir für eine nahtlose Ausführung.
2. Wartungseinsparungen
- Austauschbarer Gummiauskleidungen erweitern die Serviceintervalle um 3x gegenüber herkömmlichen Designs.
3. Global Compliance
- Vorzertifiziert für EU-, Großbritannien- und asiatische Märkte.
4. Anpassung
- Optionale Getriebepositionsindikatoren, Verriegelungsgeräte oder erweiterte Stiele.
Größe | DN32-DN600 | DN650-DN2000 |
Arbeitsdruck | 16BAR | 10BAR |
Hülse | 24BAR | 15BAR |
Siegel | 18Bar | 11BAR |
Betriebstemperatur | -45 ℃ ~+150 ℃ | |
Betriebsumgebung | Ballast- und Bilge -System Chemische Verarbeitung Entsalzungsanlagen Bohrungen Trinkwasser Trockenpulver Essen und Getränk Gasanlagen Havc Bergbau Papierindustrie Sandhandhabung Meerwasser Zuckerindustrie Technische Wasseraufbereitung von Thermo Abwasser | |
Fahren Verfahren | Hand Hebel Wurmausrüstung Elektrisch Pneumatisch | |

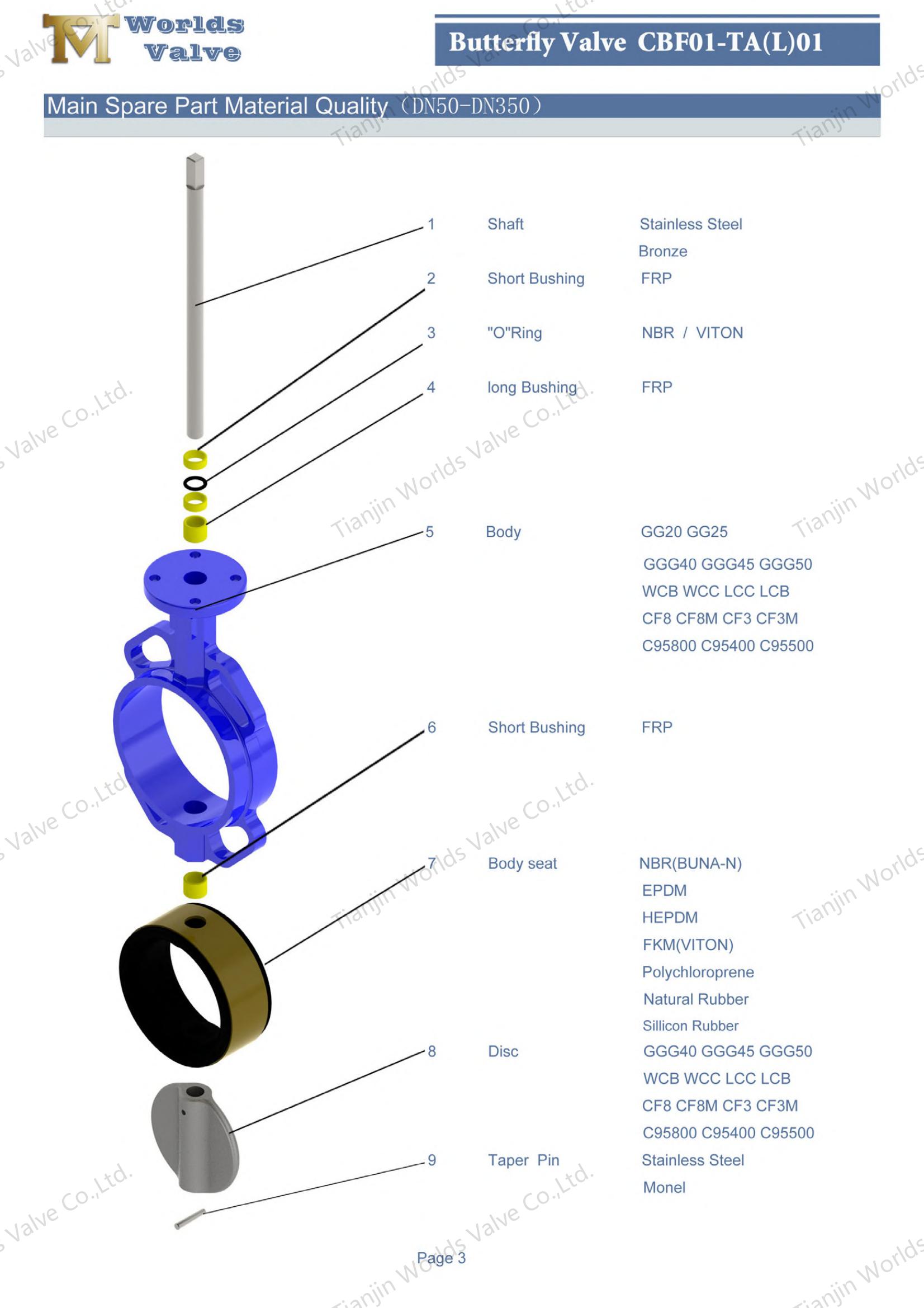

Name | Material |
Körper | Gusseisen Duktiles Eisen Kohlenstoffstahl Edelstahl Al-Bronze |
Scheibe | Duktiles Eisen Edelstahl aus Kohlenstoffstahl Al-Bronze |
Welle | Edelstahl Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon -Naturkautschuk |
Designstandard | EN 593, MSS SP67 API 609 BS5155 |
Inspektion & Test | API 598 ISO 5208 EN 12266 |
Endstandard | Ansi B16.1 Cl. 125lB & B16.5 Cl. 150 lb Als 2129 Tabelle D & E BS 10 TABELLE D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb Awwa C207 SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
Von Angesicht zu Angesicht | ISO 5752, EN 558, MSS SP67 und API 609 DIN3202 |
Top Flansch | ISO 5211 (nach den Bedürfnissen des Kunden) |
Entdecken Sie die Wurmausrüstung betrieben Wafer -Schmetterlingsventile mit Gummifutter - CEE, ISO und WRAS zertifiziert für Wasser, HLK und chemische Systeme. Fordern Sie heute Preisgestaltung und technische Daten an!
