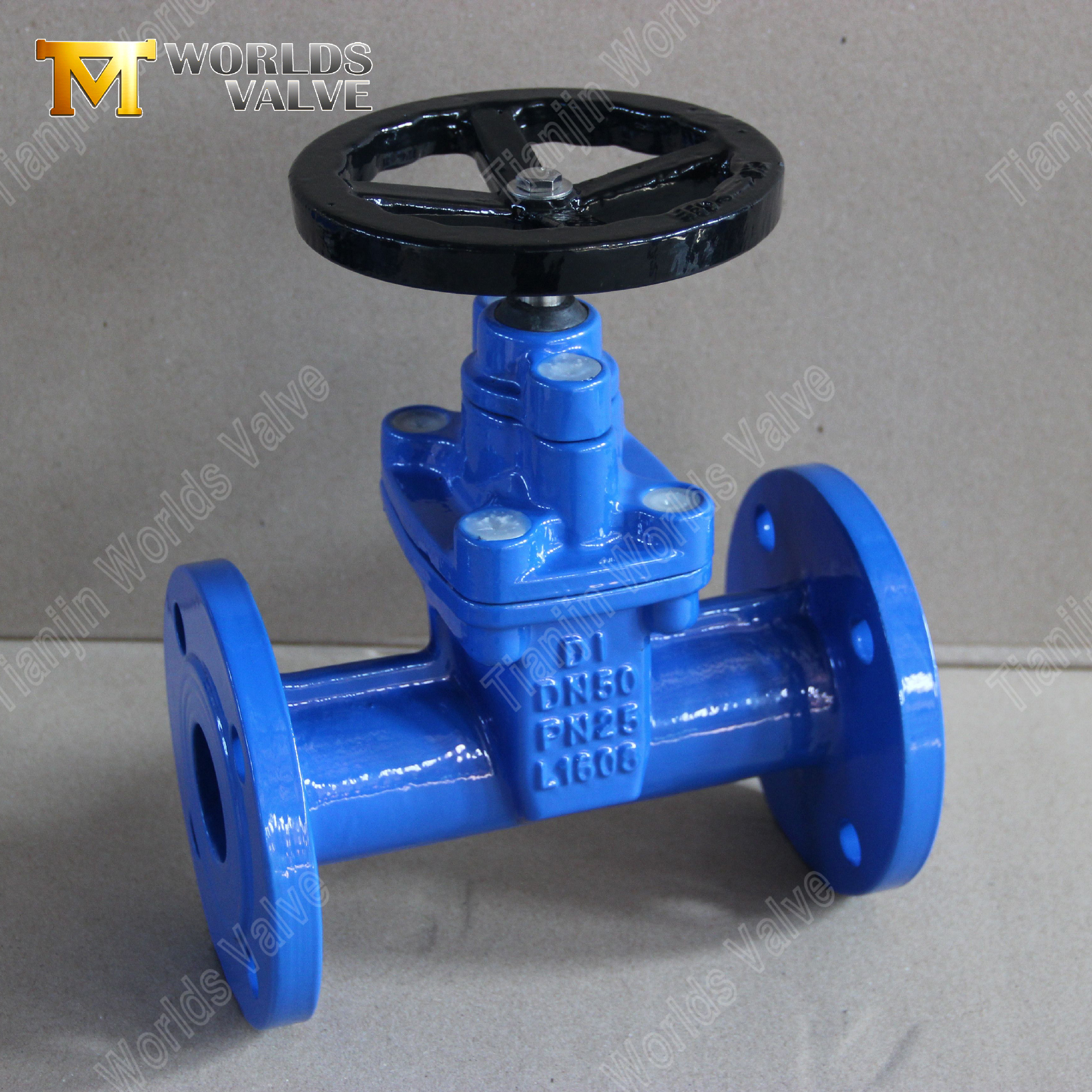

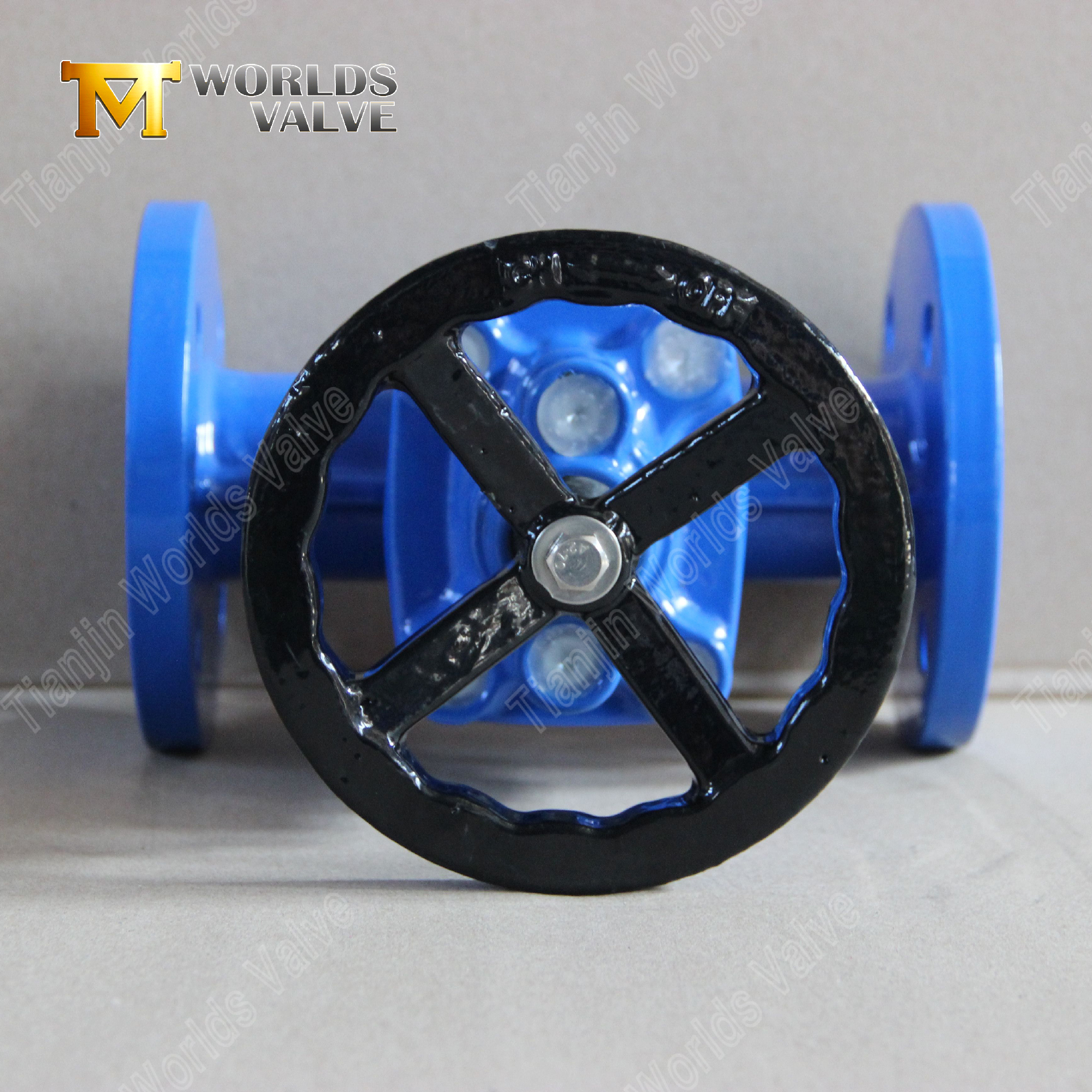

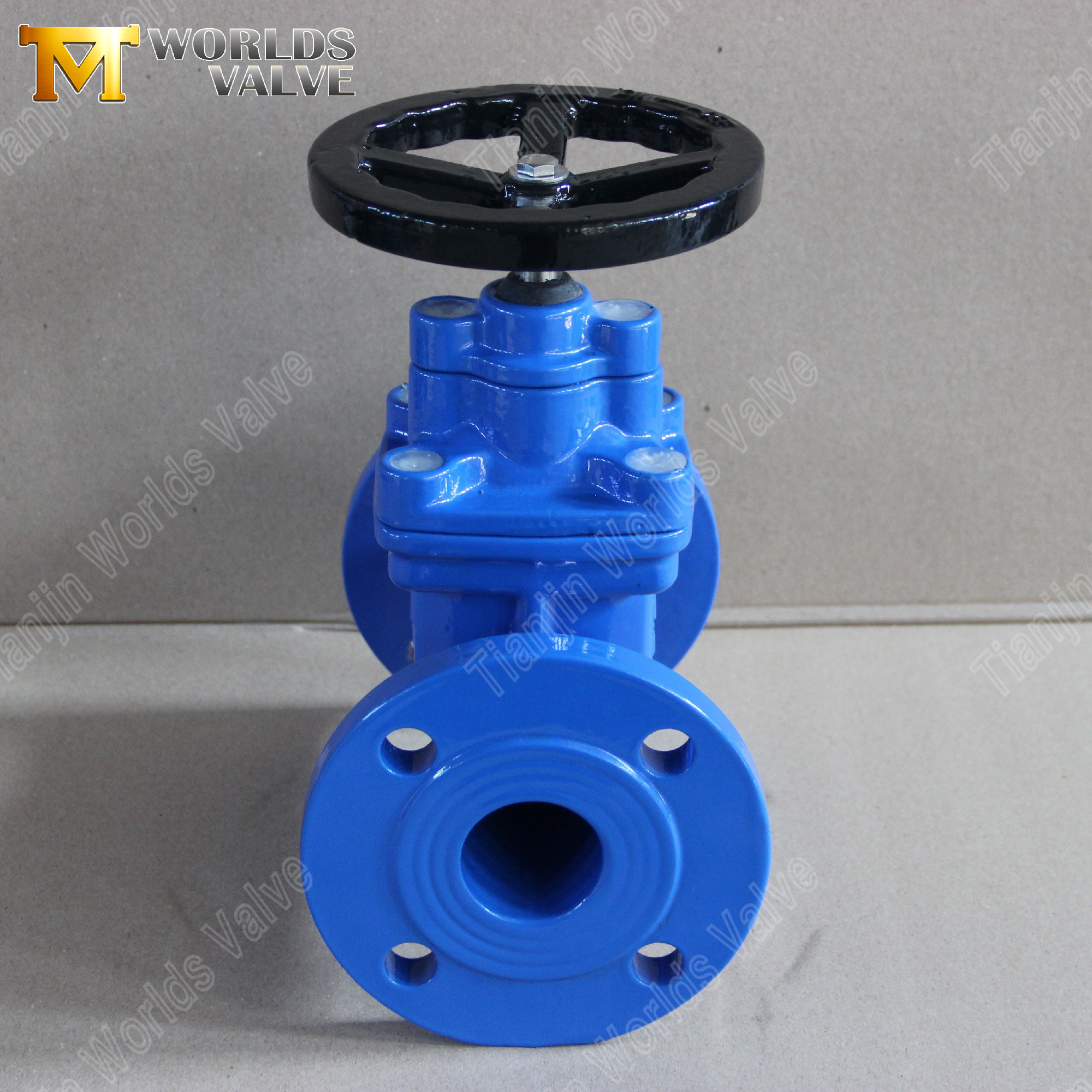

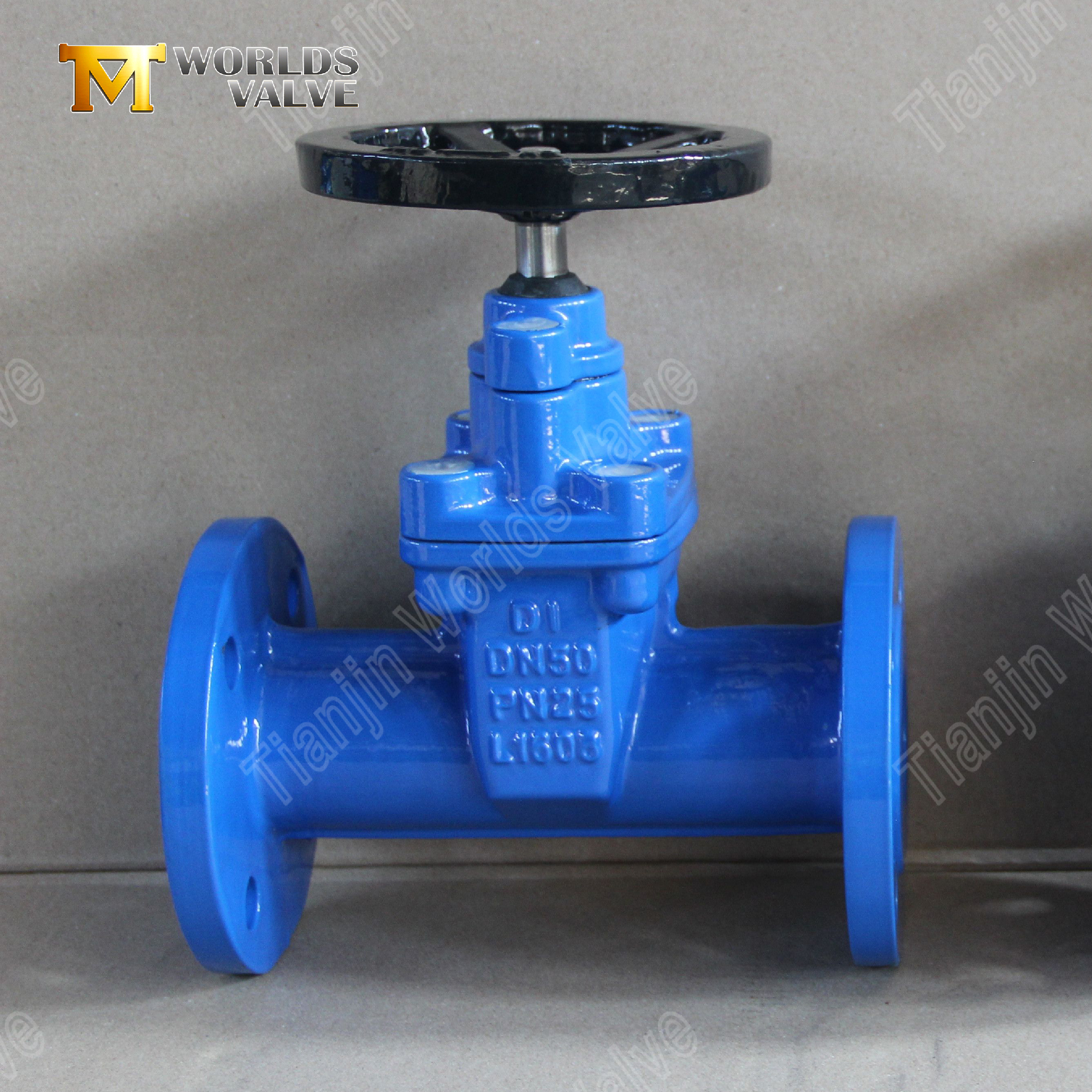

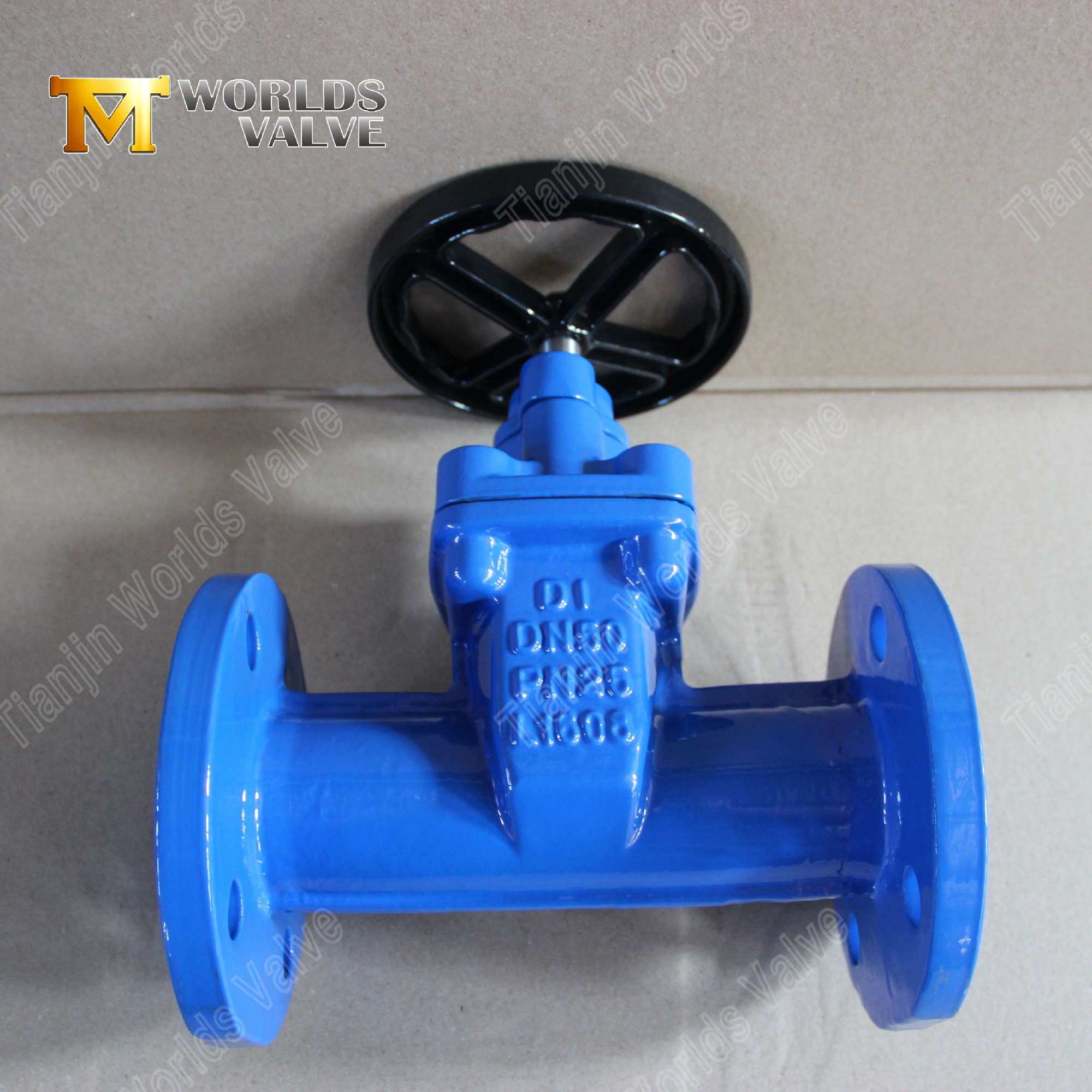

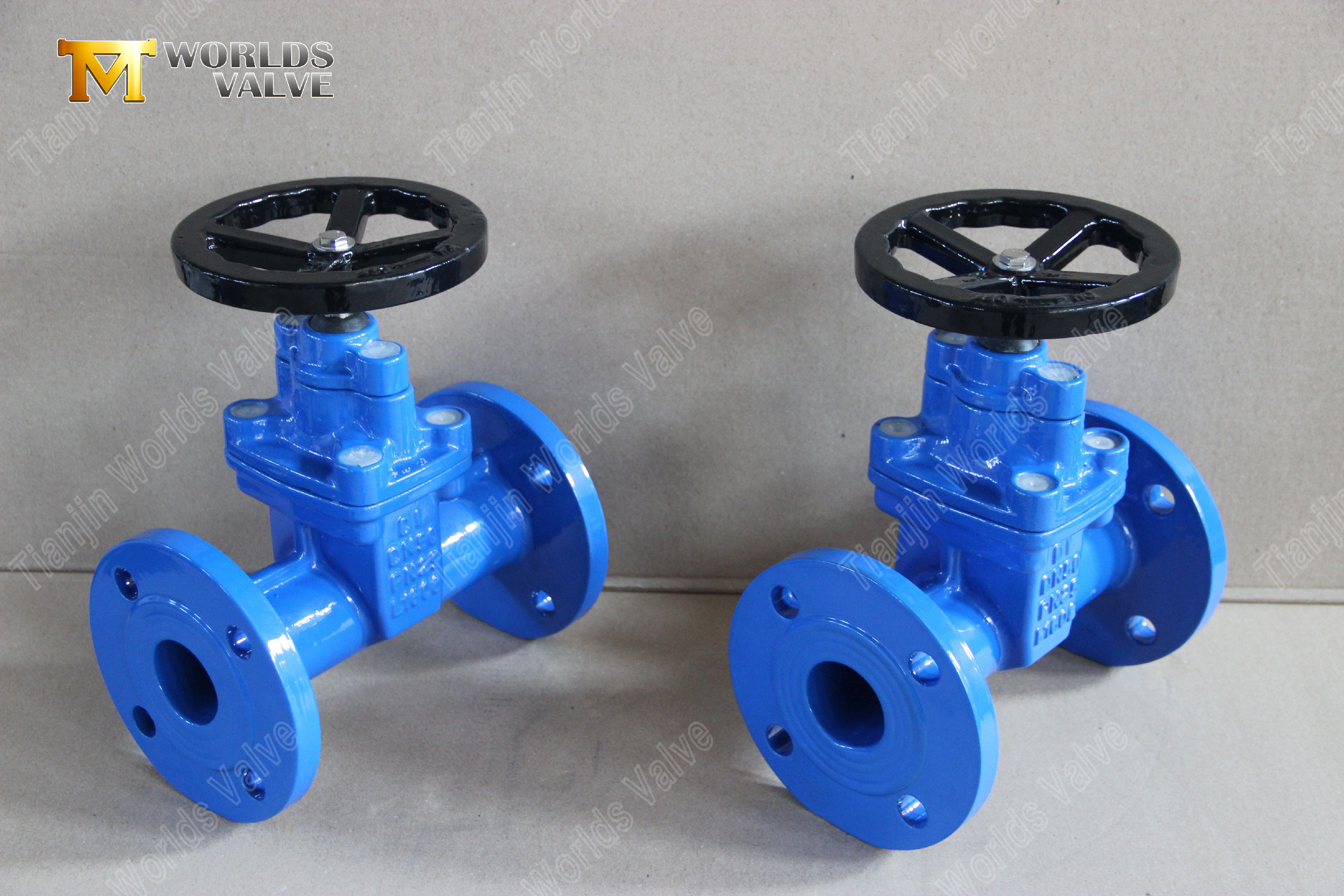

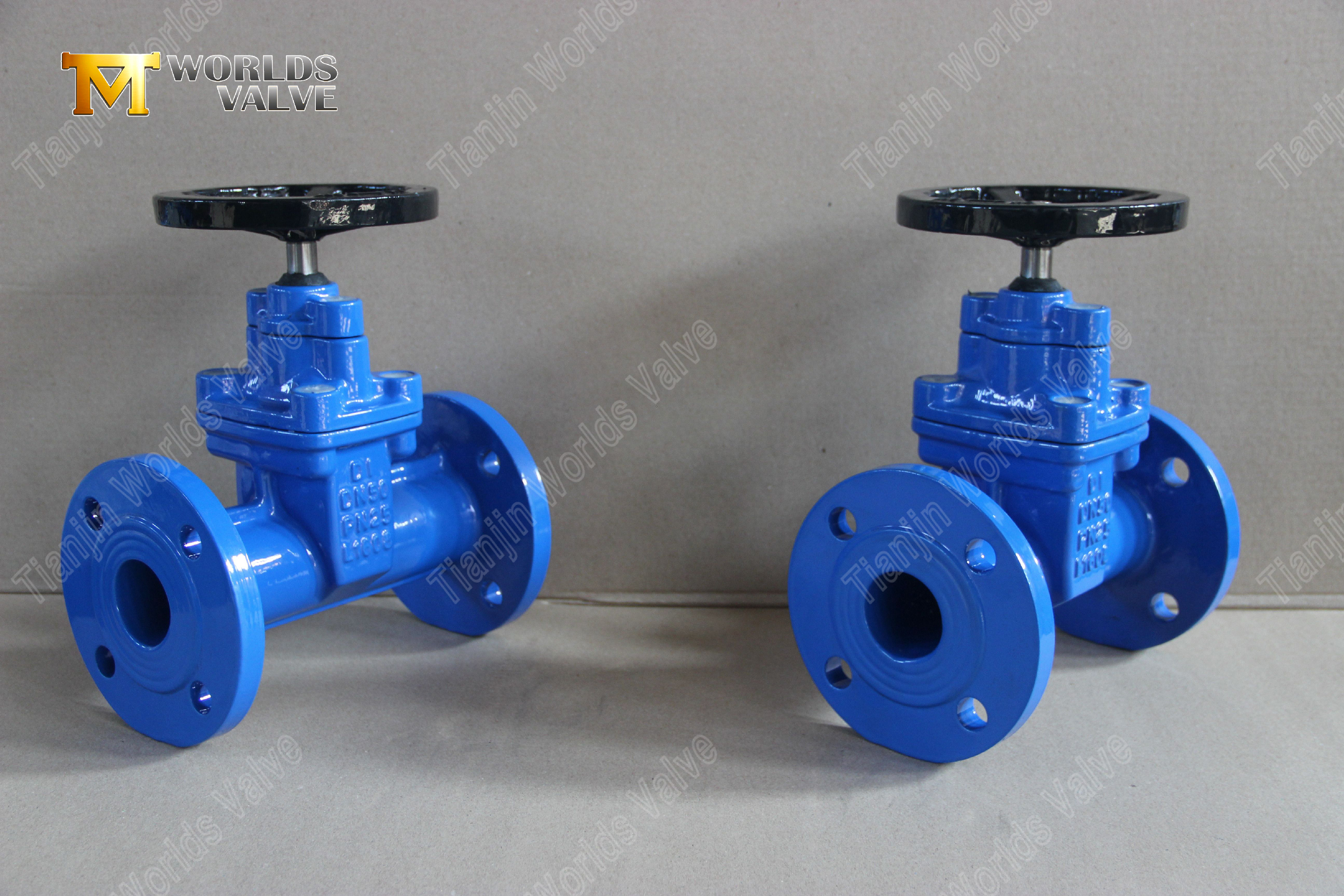

Schneckengetriebe-Absperrschieber PN25 mit elastischem Sitz | Hersteller von OEM-Absperrschiebern

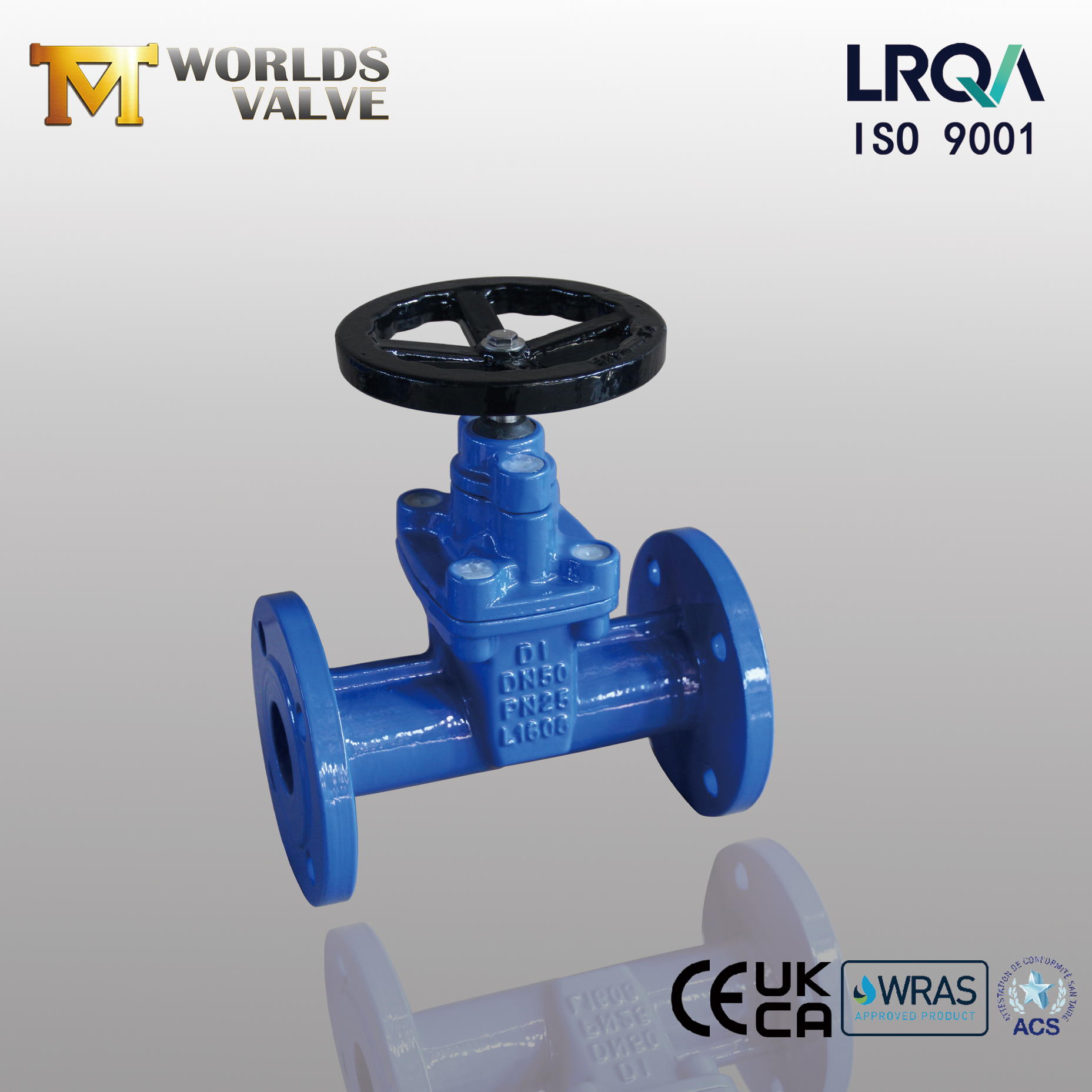

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierte Fabrik
RGV01-TF010203--Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Hochdruckbeständige Dichtung
Null-Leckage-Leistung: Der mit EPDM gekapselte Keil erreicht eine blasendichte Absperrung gemäß EN 12266-1 Klasse A bei Druckstufe PN25
Korrosionsschutz: Vollständiger Gummi-Körper-Kontakt macht Metall-auf-Metall-Sitzflächen überflüssig
Temperaturbeständigkeit: Behält die Dichtungsintegrität von -10 °C bis 120 °C im Dauerbetrieb bei
2. Verbesserte Materialkonstruktion
Verstärktes Karosseriedesign: Sphärogussgehäuse mit erhöhter Wandstärke, um dem Arbeitsdruck PN25 standzuhalten
Korrosionsschutz: 300 μm schmelzgebundene Epoxidbeschichtung gemäß AWWA C504-Standards
Langlebige Innenteile: Schaft aus Edelstahl SS431 mit präzisionsgefertigten Trapezgewinden
3. OEM-Anpassungsmöglichkeit
Größenflexibilität: Erhältlich von 2" bis 24" (DN50 bis DN600) mit kundenspezifischen Baulängenabmessungen
Materialoptionen: Alternative Sitzmaterialien (NBR, Viton), spezielle Beschichtungen und Markenkomponenten
Technischer Support: Technische Unterstützung bei anwendungsspezifischen Modifikationen und Tests
4. Wartungsfreundliche Funktionen
Schmierfreier Betrieb: Selbstschmierende Bronzebuchsen und abgedichtete Lager machen routinemäßige Wartung überflüssig
Einfacher Zugang: Die abnehmbare Getriebeabdeckung vereinfacht die Inspektion und Wartung bei Bedarf

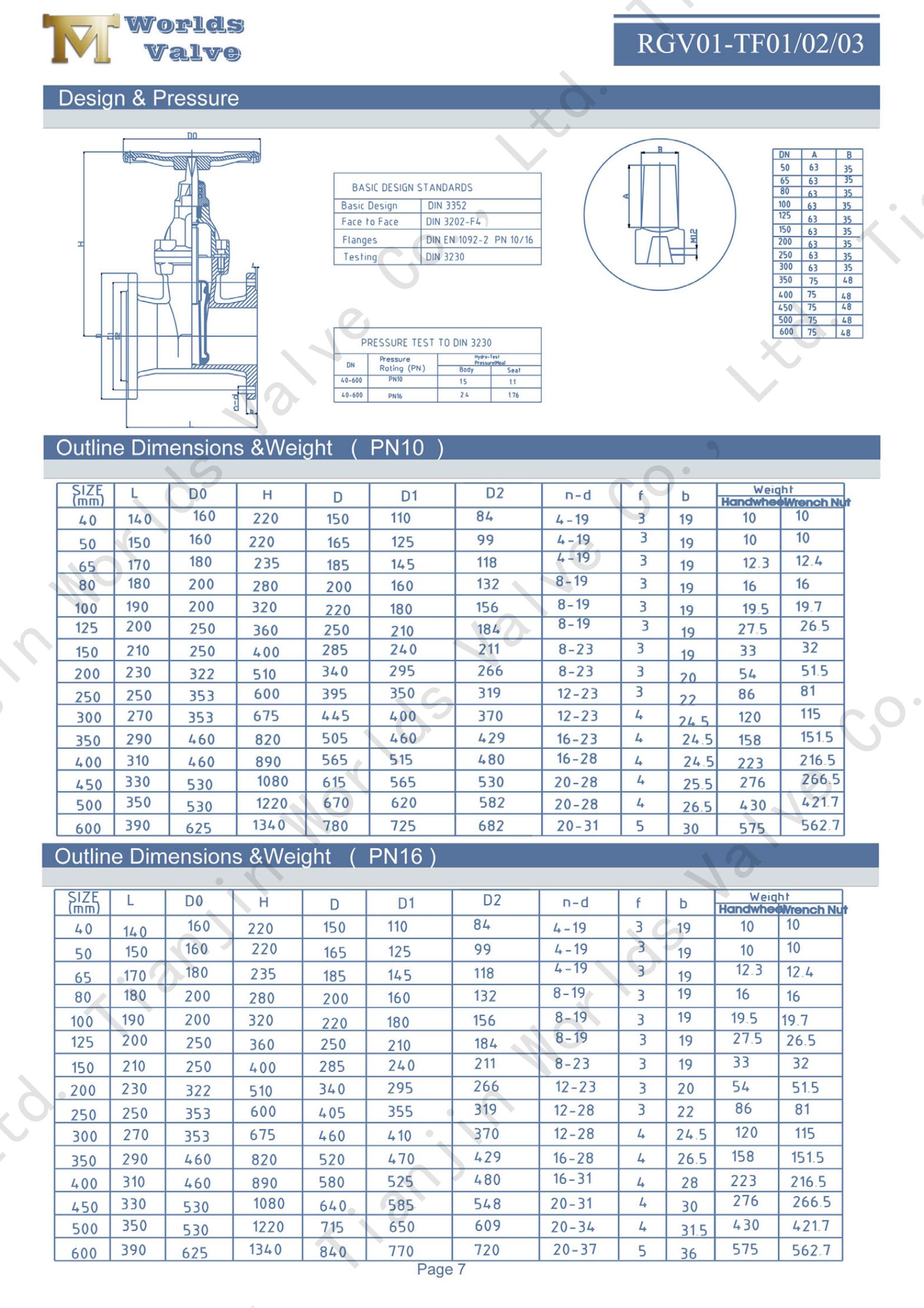

Detaillierte Beschreibung: | |
Serie | Zahnradbetriebener Absperrschieber mit nicht steigender Spindel |
Größe | DN40-DN600 |
Designstandard: | BS5163 DIN3352 BS EN 1171 API600 API6D AWWA C509 MSS SP-70 |
Von Angesicht zu Angesicht: | DIN3202 F4/F5 BS5163 ASME/ANSI B16.10 AWWA C509 |
Feuersicheres Design: | API 6FA |
Druckstufe: | ASME/ANSI B16.34 |
Inspektion und Test | API598 API6D ISO5208 |
Flanschende: | ASME/ANSI B16.5 & B16.47 ASME B16.42 AWWA C207 ISO7005 DIN28533 DIN EN 1092 DIN2501 JIS B 2220 |
Hochdruckfähigkeit: Die PN25-Einstufung gewährleistet zuverlässige Leistung in anspruchsvollen Anwendungen
Wartungsfreier Betrieb: Selbstschmierende Komponenten und korrosionsbeständige Materialien
Globale Zertifizierung: CE-, UKCA- und WRAS-Zulassungen für internationale Projektkonformität
Kundenspezifisches Engineering: Flexible OEM-Lösungen mit technischem Support und Qualitätssicherung
Bewährte Haltbarkeit: Robuste Konstruktion, getestet bis 38 bar für langfristige Zuverlässigkeit
Energieeffizienz: Ein niedriges Betriebsdrehmoment reduziert den Personalbedarf und die Betriebskosten
Hochdruckwassersysteme: Hauptleitungsisolierung in kommunalen Wasserverteilungsnetzen
Brandschutz: Sprinkleranlagen und Hydrantenversorgungsleitungen erfordern eine PN25-Einstufung
Industrielle Verarbeitung: Pumpenauslasssteuerung und Prozesswasserleitungen
Bewässerungssysteme: Hochdruck-Bewässerungsnetze für Landwirtschaft und Landschaftsbau
Gebäudedienstleistungen: Steigleitungen und mechanische Systeme im Hochhausbau

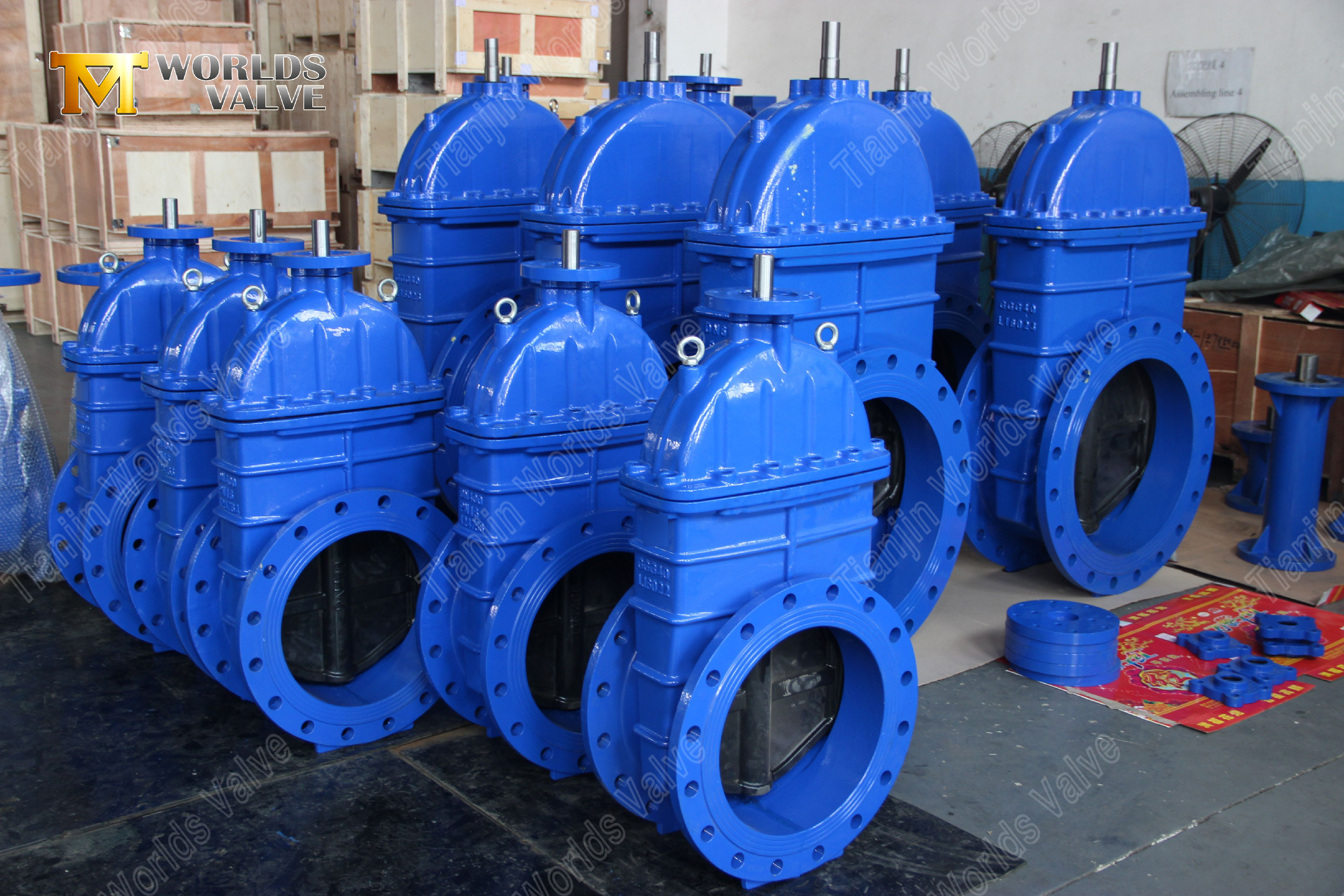

Diese PN25-Absperrschieber mit Schneckengetriebe und elastischem Sitz wurden für Hochdruckanwendungen entwickelt und bieten unübertroffene Leistung und Zuverlässigkeit für die Wasserverteilung, den Brandschutz und Industriesysteme, die robuste Lösungen zur Durchflussregelung erfordern.
