CBF02-TA03
OEM | ODM
| Menge: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. bietet eine Wafer-Absperrklappe mit einem Gehäuse aus Sphäroguss (DI / GGG40), einer CF8-Edelstahlscheibe (AISI 304), einem EPDM-Sitz und einem SS431-Edelstahlschaft an – entwickelt für zuverlässige Ein-/Aus-Steuerung und grundlegende Drosselung in der Wasseraufbereitung, HVAC und allgemeinen Industrieanwendungen.
Tianjin Worlds Valve Co., Ltd. arbeitet nach einem ISO 9001-zertifizierten Qualitätsmanagementsystem und kann auf Anfrage Produkte mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen liefern. Wir sind ein direkt in China ansässiger OEM/ODM-Hersteller und produzieren Ventile streng nach Kundenspezifikationen. Alle Materialien – Gehäuse, Scheibe, Sitz, Spindel, Druckstufe, Flanschstandard, Beschichtungsfarbe und Betätigung – sind vollständig anpassbar. Zu jeder Bestellung wird eine vollständige Dokumentation (Materialzertifikate mit Werksprüfberichten und Druckprüfberichten) geliefert.

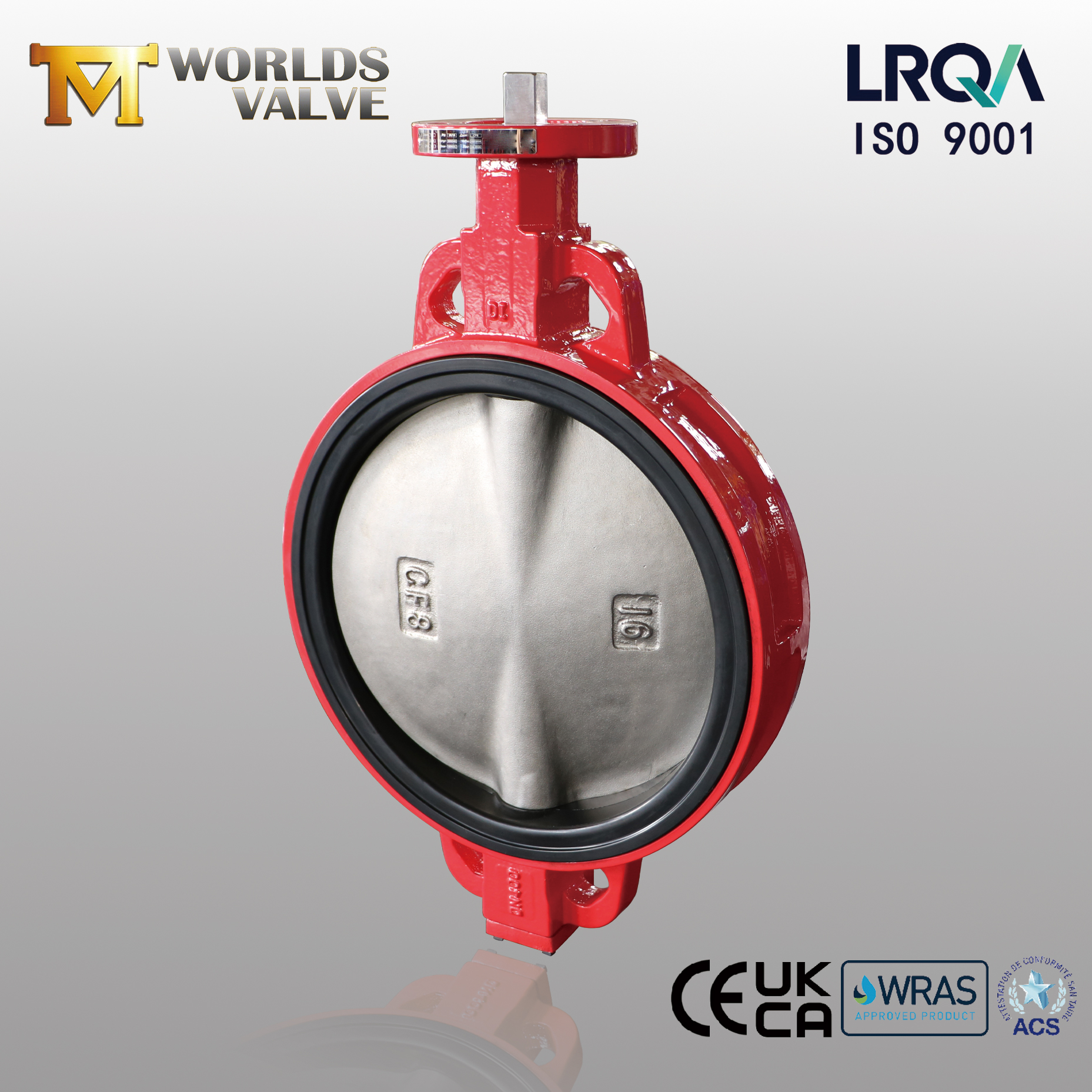

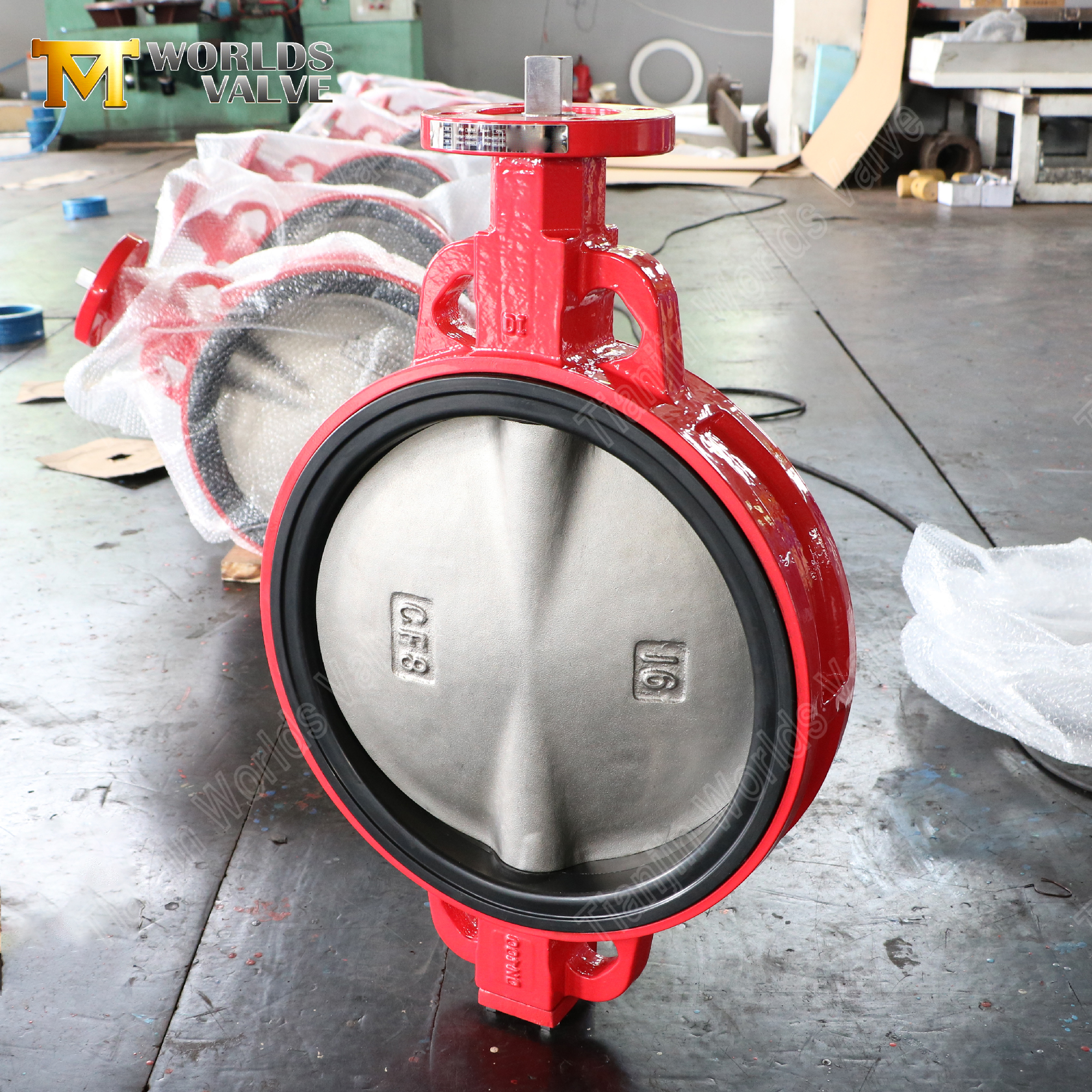

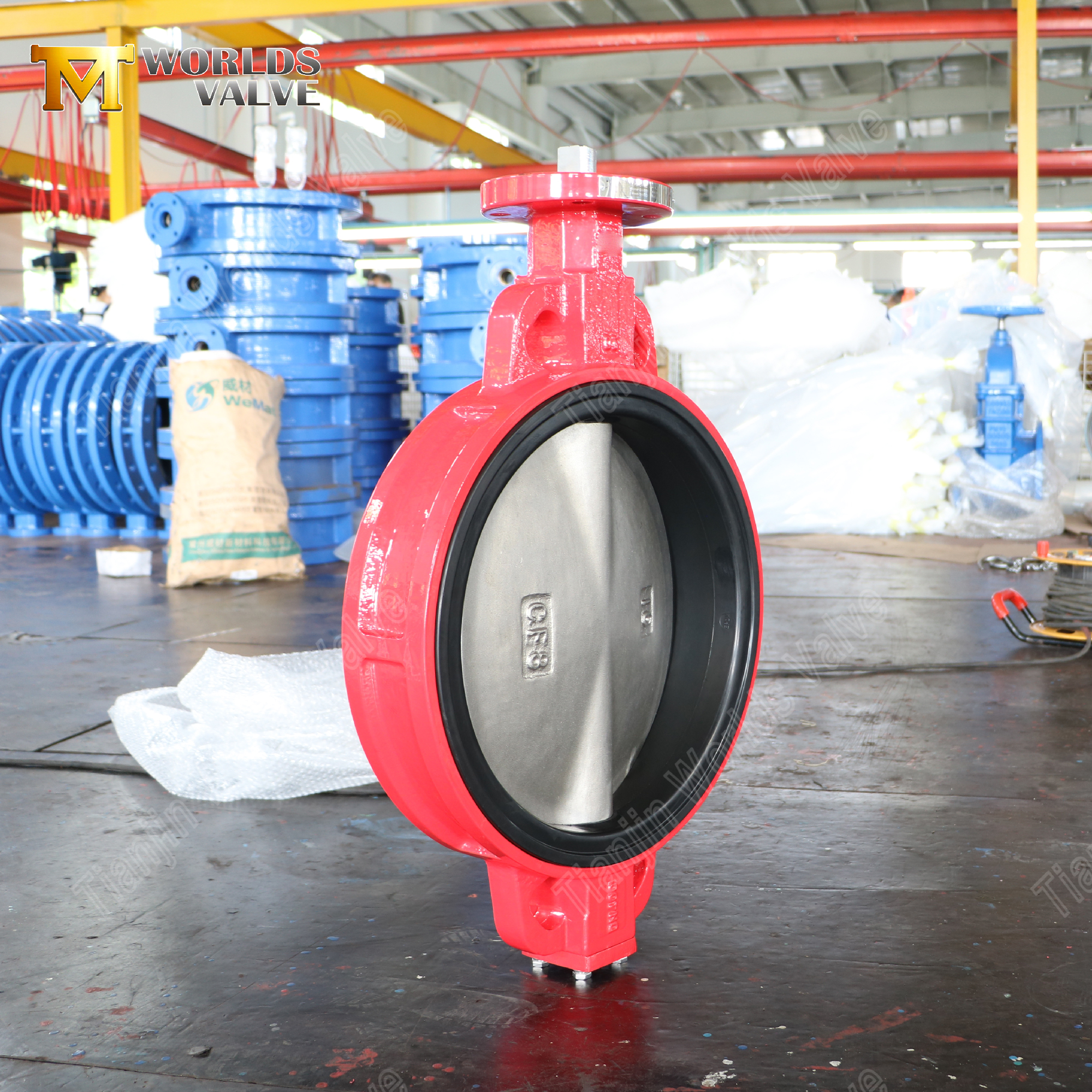

Wafer-Absperrklappe | Körper aus duktilem Eisen | CF8-Scheibe | EPDM-Sitz
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF02-TA03 – Detaillierte Produktinformationen
1. Körper aus duktilem Eisen – hohe Festigkeit und Schlagfestigkeit
Sphäroguss GGG40/500-7 bietet eine Zugfestigkeit von über 400 MPa (65 ksi) und eine hervorragende Dehnung.
Bietet hohe Schlagfestigkeit und überlegene Haltbarkeit im Vergleich zu Grauguss.
Die Epoxidbeschichtung (jede RAL-Farbe) schützt vor äußerer Korrosion.
2. CF8-Edelstahlscheibe – korrosionsbeständig und kostengünstig
CF8 (ASTM A351 Grade CF8 / AISI 304) bietet eine gute Korrosionsbeständigkeit gegenüber Wasser und milden Chemikalien.
Die glatte Oberfläche minimiert den Strömungswiderstand und verhindert Medienansammlungen.
Geeignet für Säuren, Laugen und neutrale Salzlösungen.
3. EPDM-Sitz – blasendichte Abdichtung für Wasser- und Heizungs-, Lüftungs- und Klimatechnik
Hervorragende Beständigkeit gegen Wasser, Dampf, Ozon, UV-Strahlung und Alterung.
Geeignet für schwach saure und schwach alkalische Medien.
Temperaturbereich: ca. -20℃bis +120℃.
4. SS431-Edelstahlschaft – hohe Festigkeit und Korrosionsbeständigkeit
Martensitischer Edelstahl bietet eine der besten Kombinationen aus Korrosionsbeständigkeit, hoher Festigkeit und Schlagzähigkeit unter den rostfreien Stählen.
Hohe Zug- und Torsionsfestigkeit – ideal für Ventilschaftanwendungen.
Bessere Korrosionsbeständigkeit als Edelstahl 420 und hervorragende Verschleißfestigkeit.
5. Kompaktes Wafer-Design – platzsparende Installation
Wird mithilfe von Durchgangsschrauben direkt zwischen Standard-Rohrleitungsflanschen installiert.
Keine Gegenflansche erforderlich – geringes Gewicht, kompakte Stellfläche.
Baulängen entsprechen ISO 5752 / EN 558 Serie 20.
6. 100 % bidirektionale dichte Absperrung
Keine sichtbare Leckageabdichtung ohne Einschränkung der Durchflussrichtung.
Zuverlässige Leistung auch bei niedrigen Druckbedingungen.
Reduzierter Druckverlust und Energiekosten.

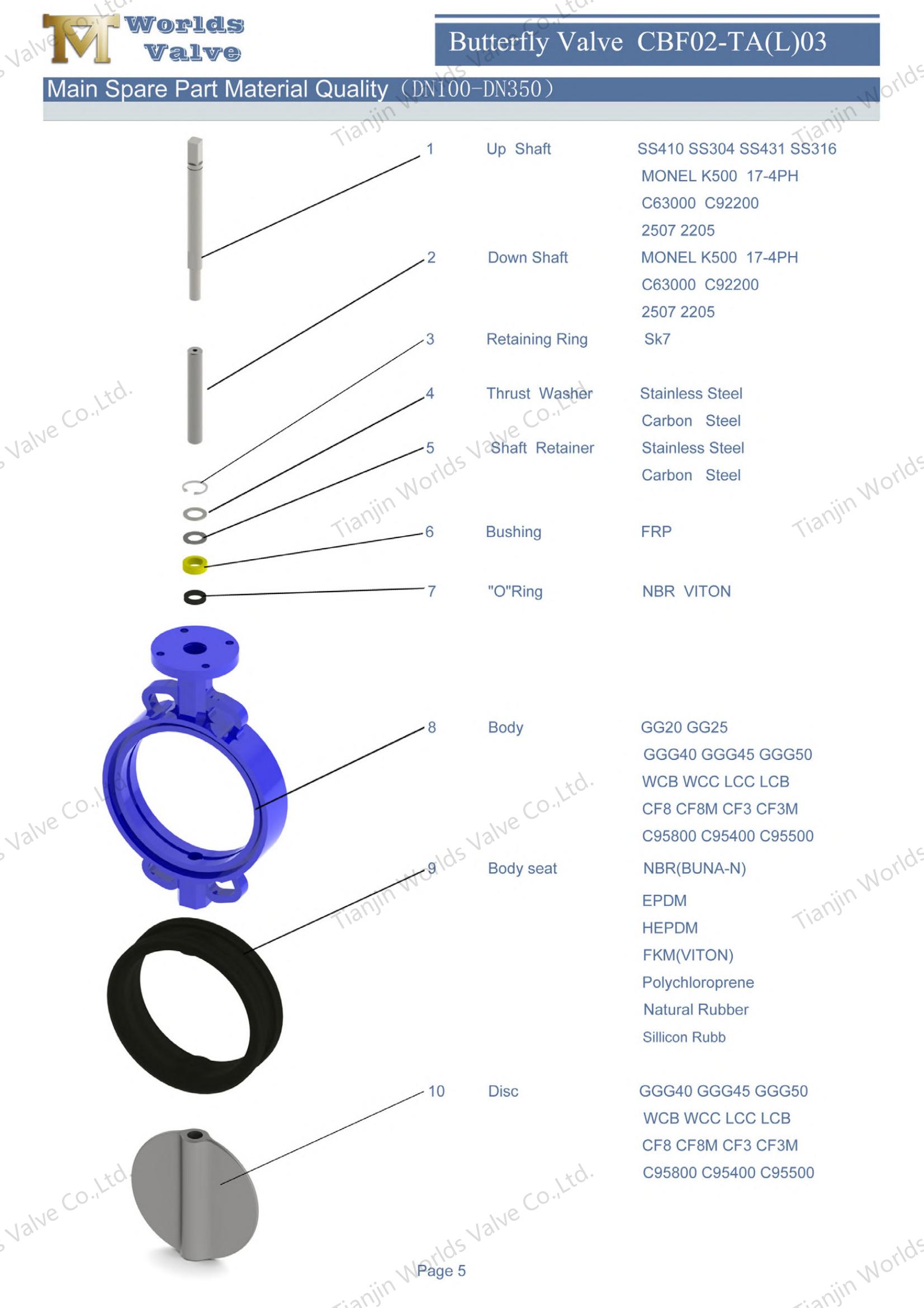

7. Vollständig anpassbare OEM/ODM-Lösung
Gehäusematerialien: Sphäroguss (Standard), WCB, CF8, CF8M.
Scheibenmaterialien: CF8 (Standard), CF8M, Aluminiumbronze, Duplex.
Sitzmaterialien: EPDM (Standard), NBR, Viton, PTFE.
Schaftmaterialien: SS431 (Standard), SS304, SS316, SS420.
Druckstufen: PN10, PN16, Klasse 125, Klasse 150.
Flanschnormen: EN 1092, ANSI B16.5, AS2129, JIS.
Bedienung: Handhebel, Schneckengetriebe, elektrischer Antrieb, pneumatischer Antrieb.
Zertifizierungen: ISO 9001, CE, UKCA, WRAS, ACS auf Anfrage erhältlich.
Parameter | Verfügbare Optionen |
Ventiltyp | Wafer-Absperrklappe (CBF02-TA03) |
Nenngröße | Verfügbare Größen (DN50-DN2000) |
Scheibenmaterial | Edelstahl (CF8) |
Sitzmaterial | EPDM |
Körpermaterial | Sphäroguss (mit Epoxidbeschichtung); CF8, CF8M, AL-B, WCB, ... |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | PN10 / PN16 / Klasse 150LB/ JIS5K/10K (anpassbar) |

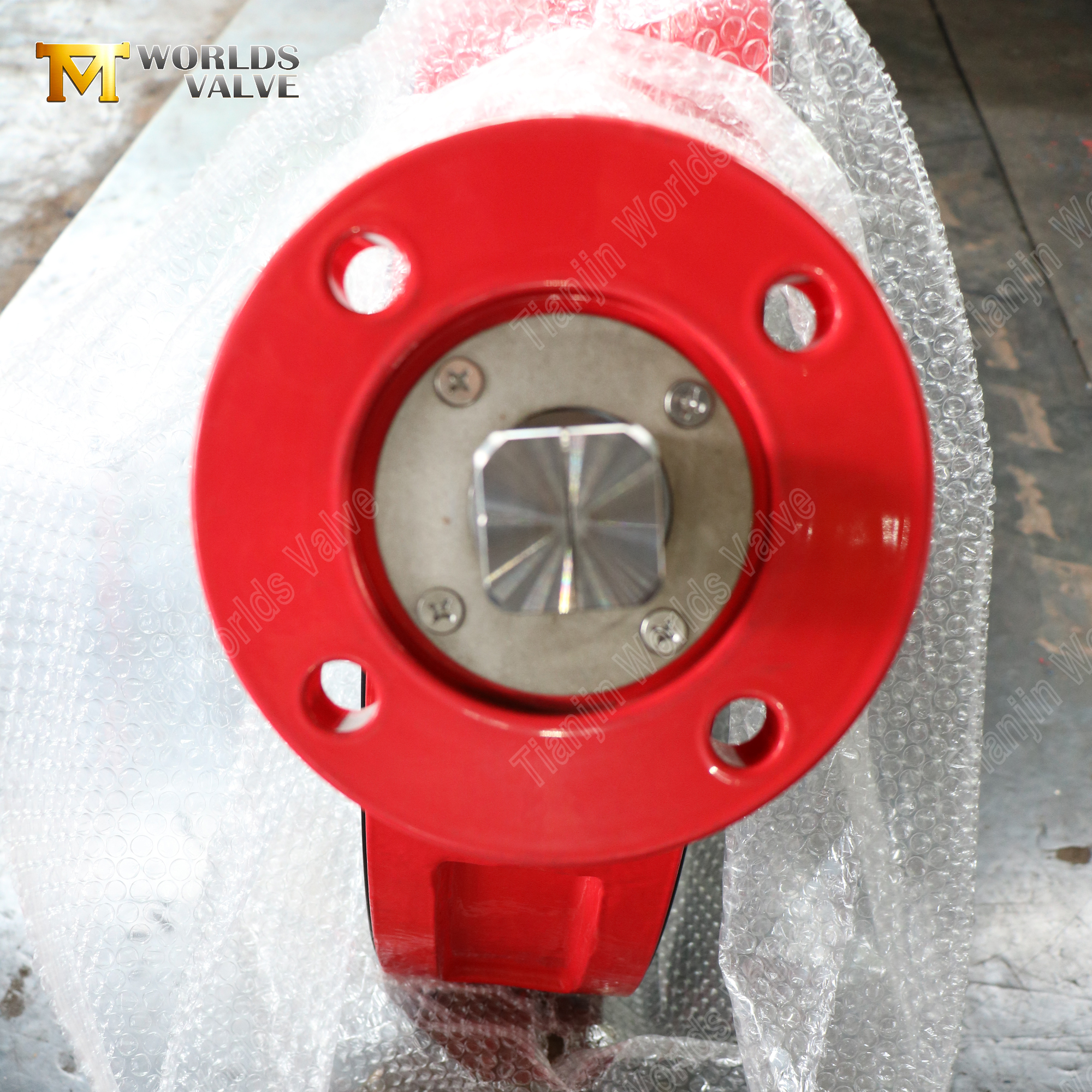

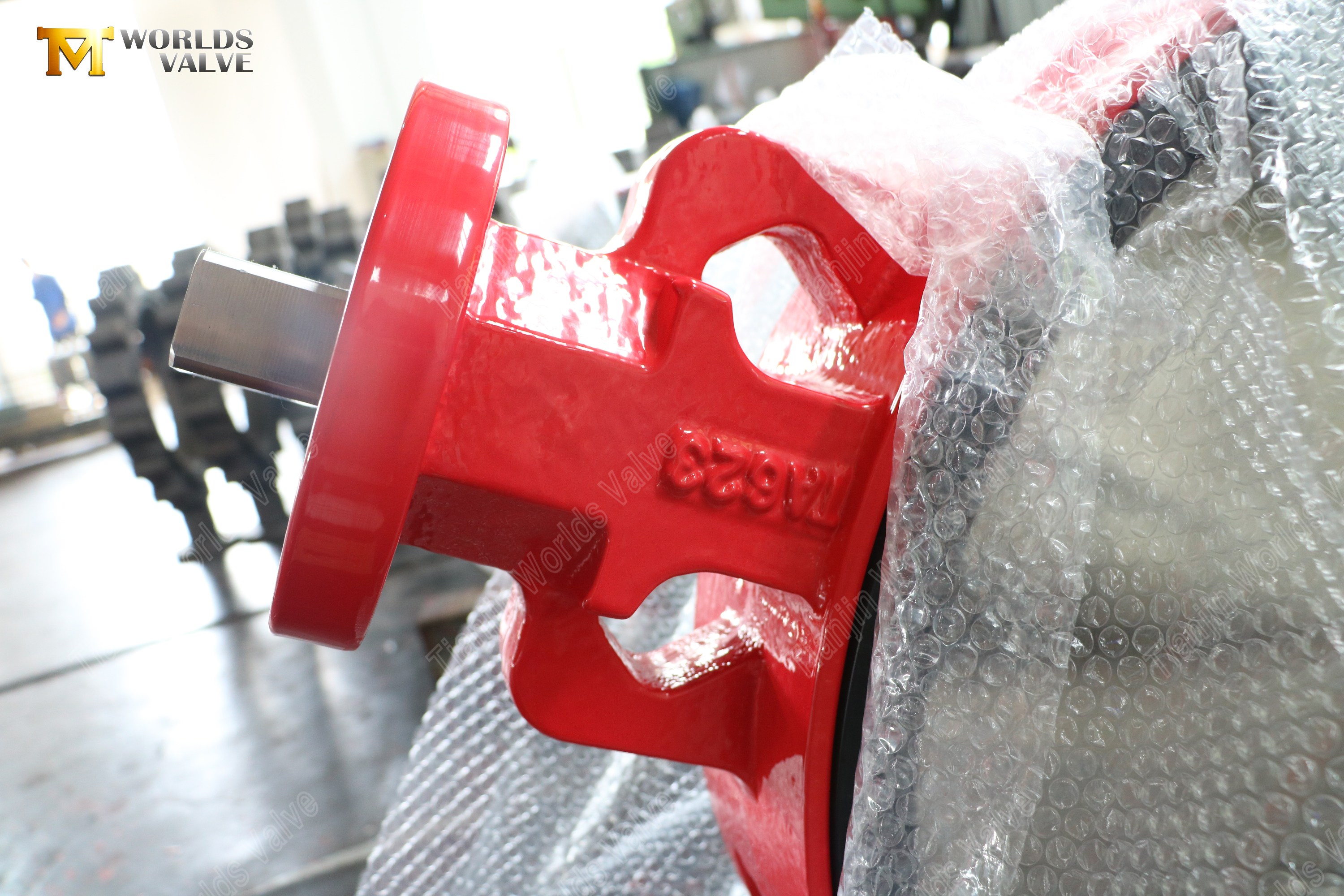

Oberer Flansch | ISO 5211 optional für die Montage des Stellantriebs |
Anwendbare Medien | Säuren, Laugen, Lösungsmittel, Meerwasser, Sole, Reinstwasser, Chemikalien |
Direkter OEM/ODM-Hersteller – Wir produzieren in unserer eigenen ISO 9001-zertifizierten Fabrik, nicht in einem Handelsunternehmen. Jede Zwischenabsperrklappe wird genau nach Ihren Vorgaben gefertigt.
Materialflexibilität – Gehäuse, Scheibe, Sitz, Schaft, Druckstufe, Flanschstandard und Beschichtungsfarbe können individuell an Ihre spezifischen Medien- und Temperaturanforderungen angepasst werden.
Vorteil des Vorbaus SS431 – Die Kombination aus hoher Festigkeit und Korrosionsbeständigkeit – besser als Edelstahl 420 – sorgt für zuverlässige Drehmomentübertragung und langfristige Haltbarkeit.
EPDM-Dichtungsleistung – Blasendichte Abdichtung für Wasser-, HVAC- und milde chemische Anwendungen mit ausgezeichneter Alterungs- und Witterungsbeständigkeit.
Zertifizierte Qualität – ISO 9001-zertifiziert mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen auf Anfrage erhältlich.
Vollständige Dokumentation – Materialzertifikate (Mühlentestberichte) und Drucktestberichte, die jeder Bestellung beiliegen.
Globale Exporterfahrung – Lieferung von Ventilen in über 50 Länder mit zuverlässiger Logistik und technischem Support.
Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser Technikteam steht Ihnen gerne zur Verfügung, um Ihre spezifischen Anforderungen an Größe, Material, Druck und Betätigung zu besprechen – ganz gleich, ob Sie eine standardmäßige Wafer-Absperrklappe oder eine vollständig kundenspezifische Lösung mit speziellen Materialien oder Betätigung benötigen.
