CBF02-TA01
OEM | ODM | WDS
| Menge: | |
|---|---|

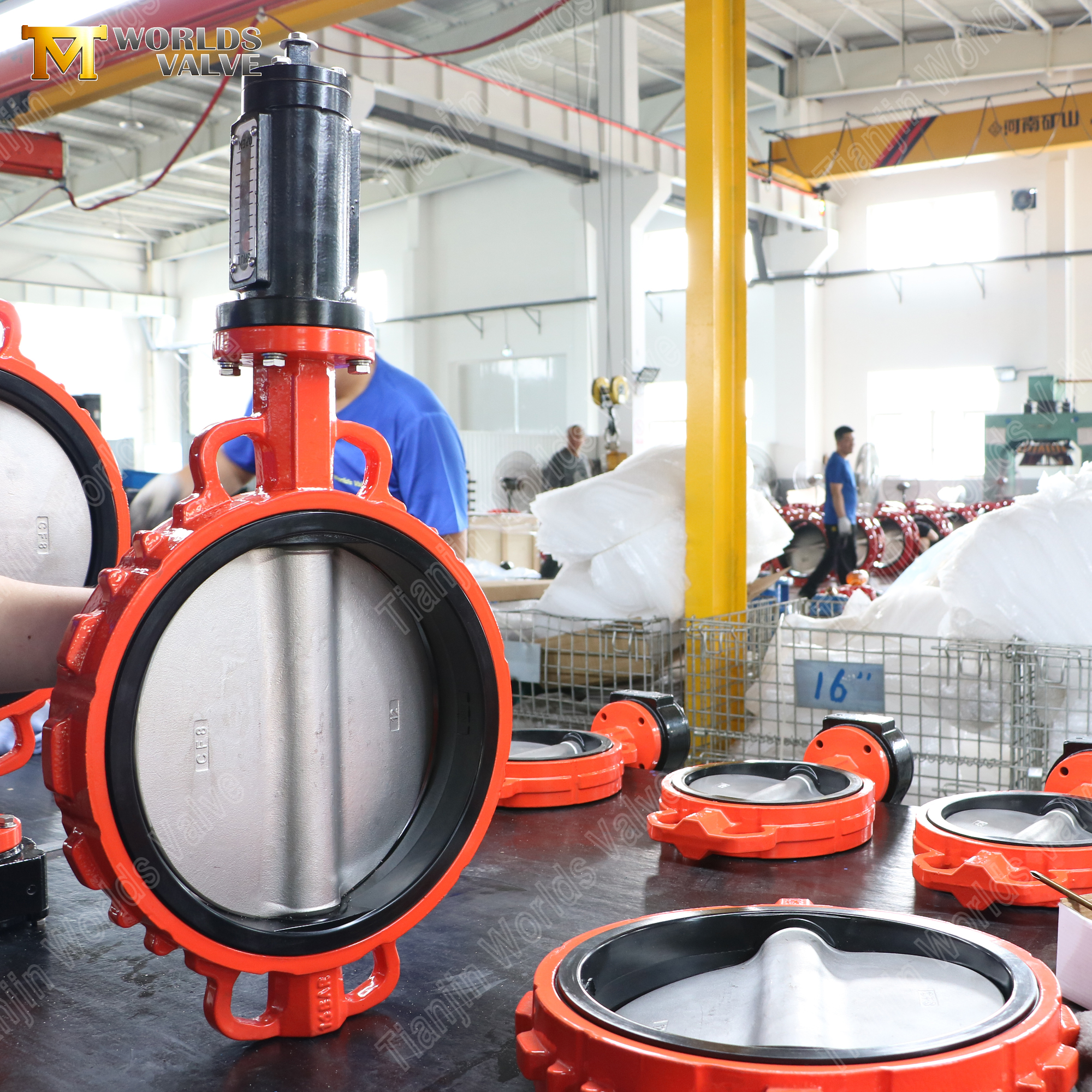

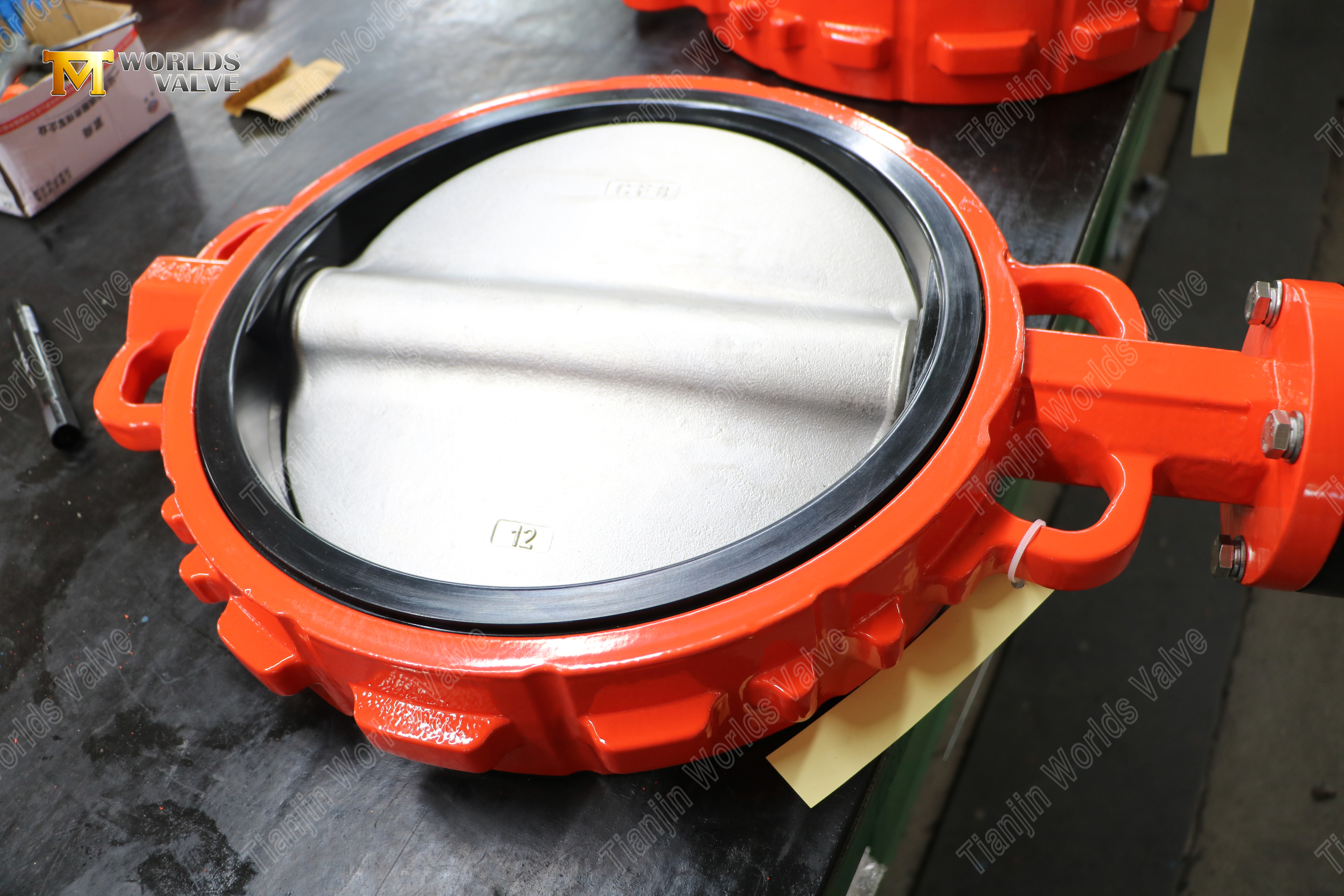

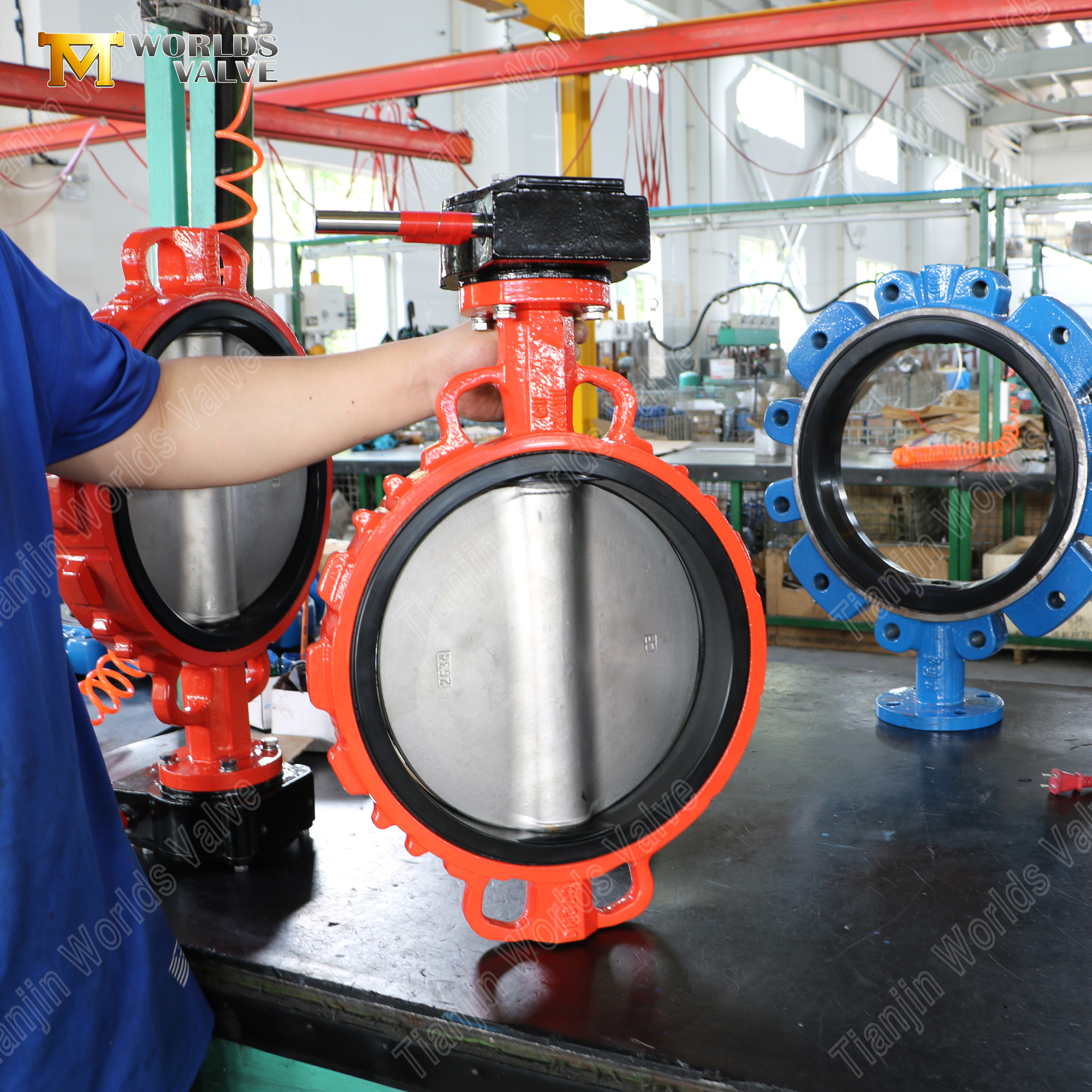

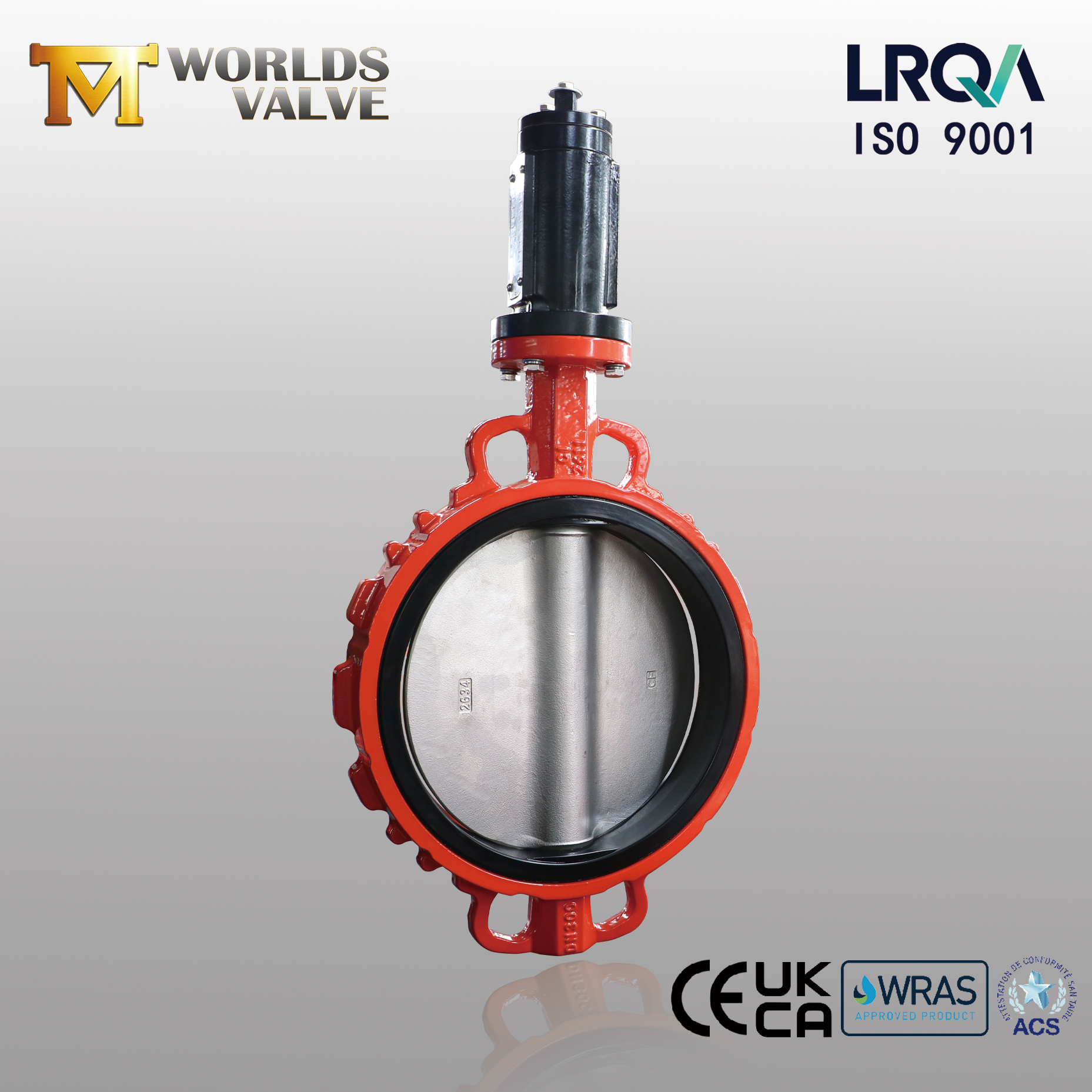

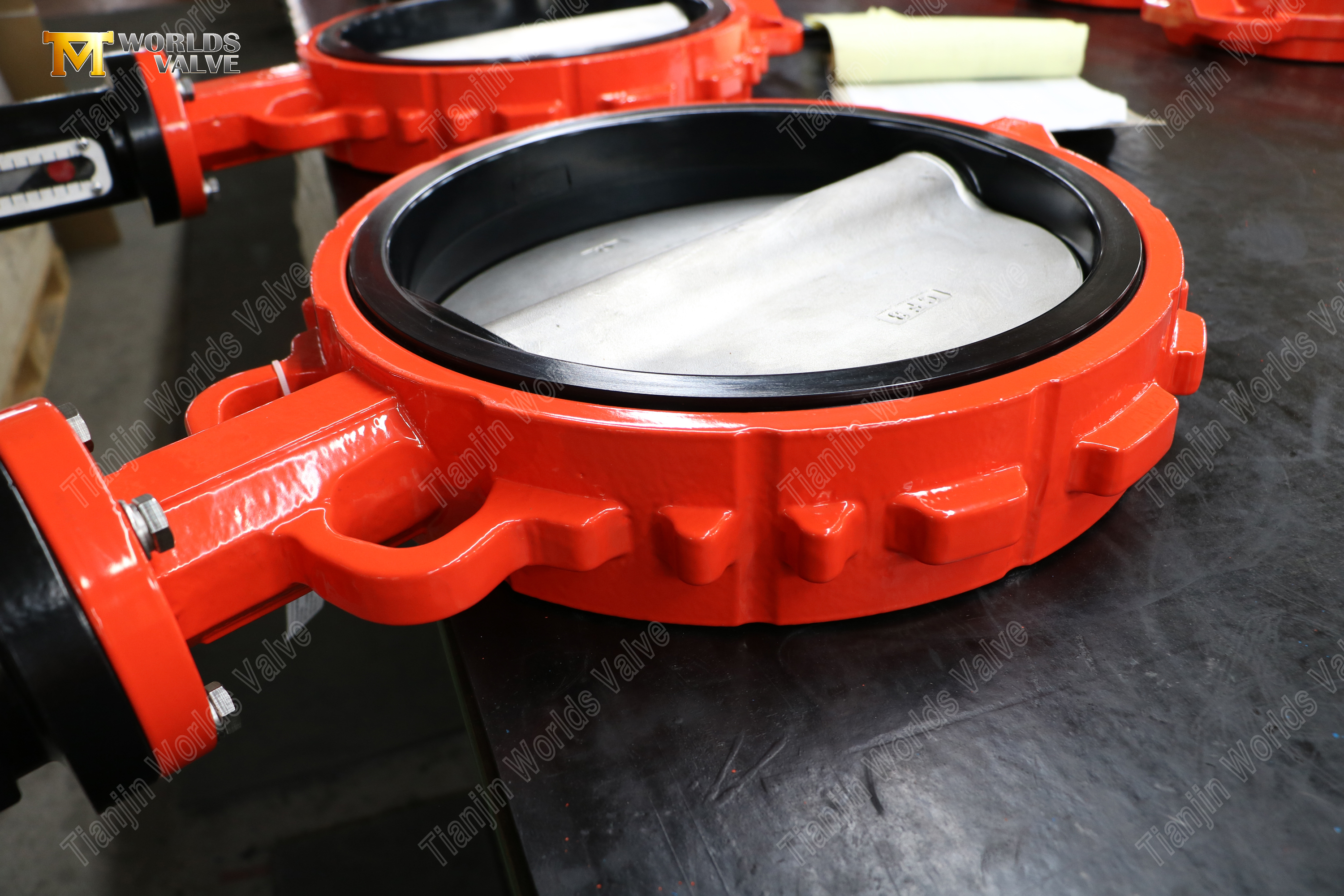

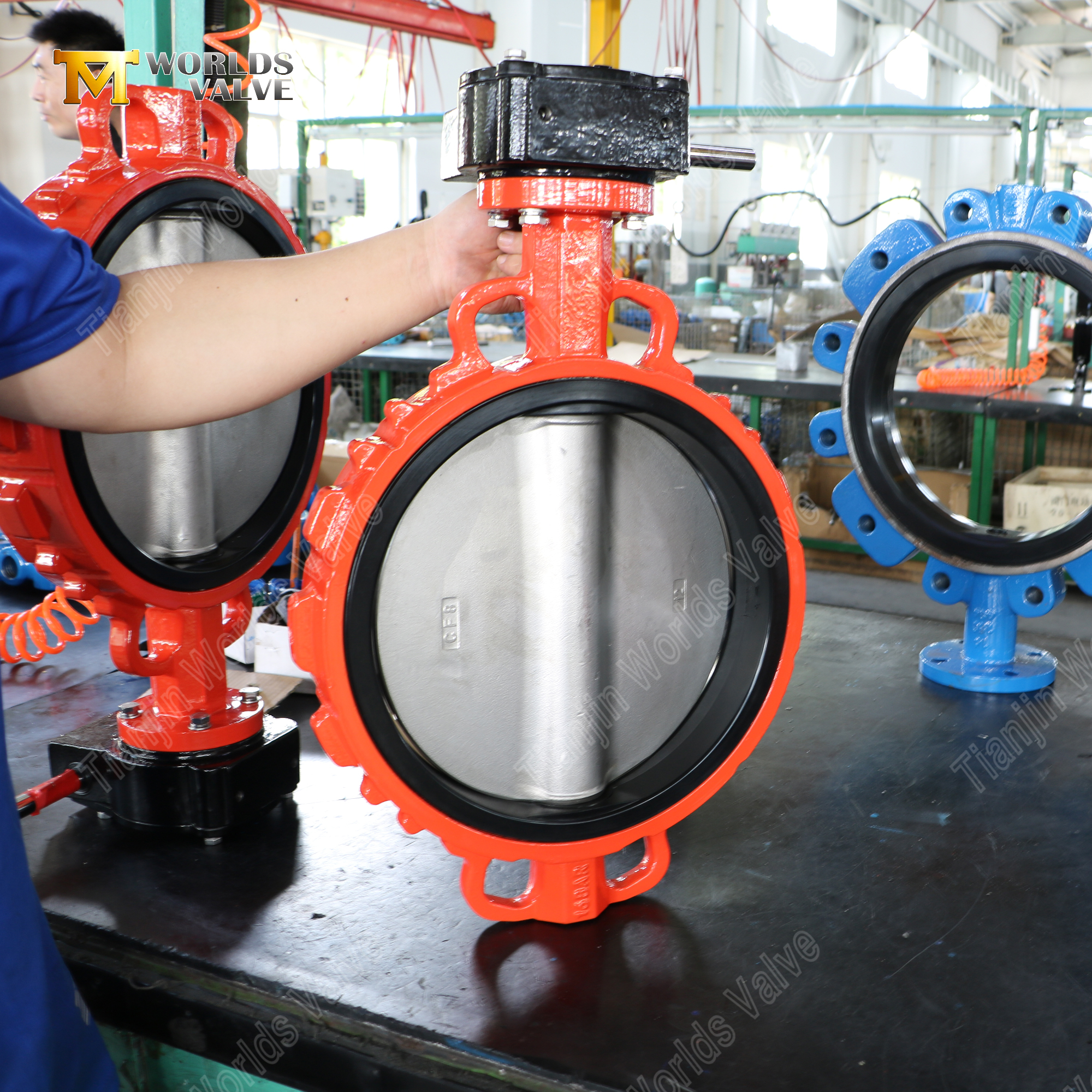

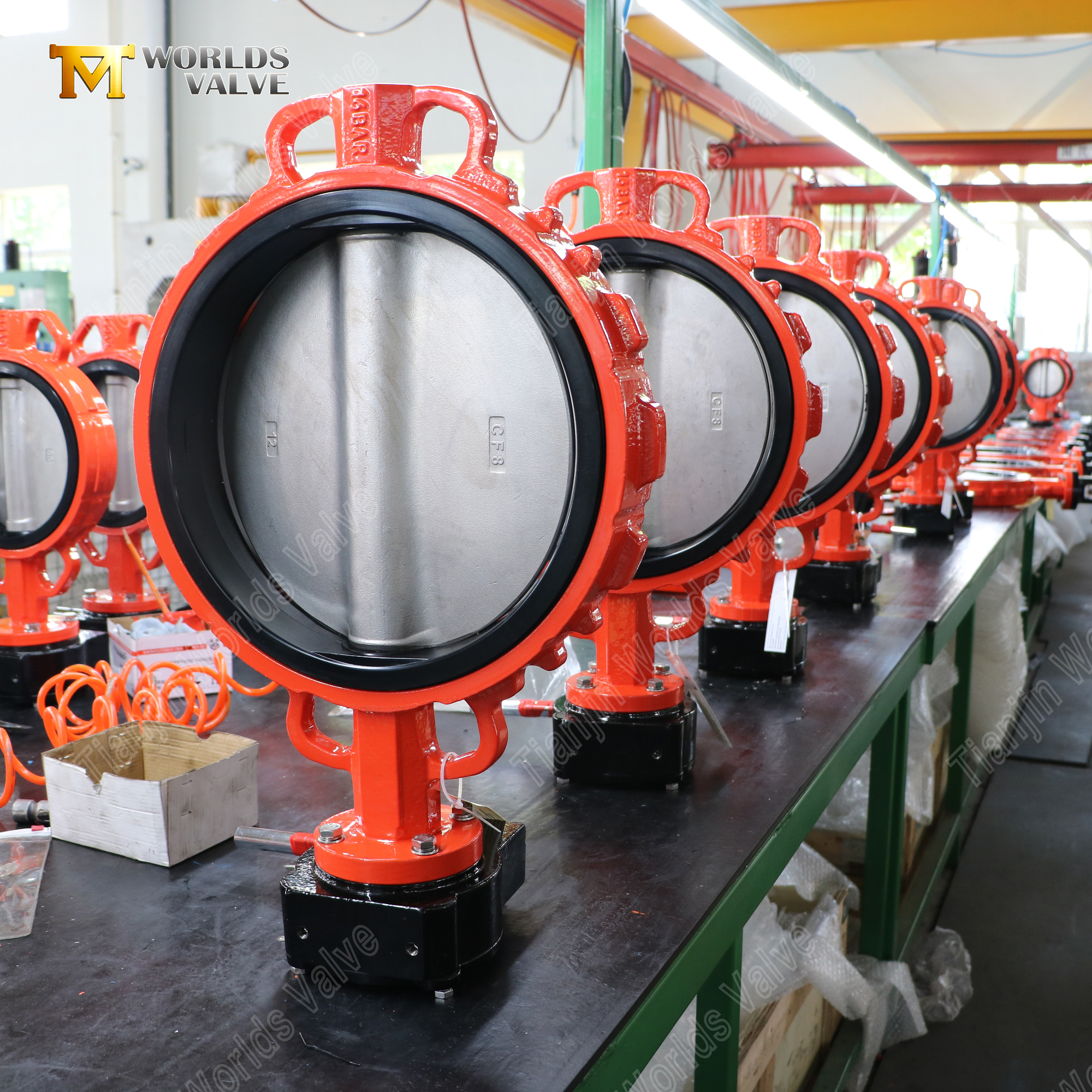

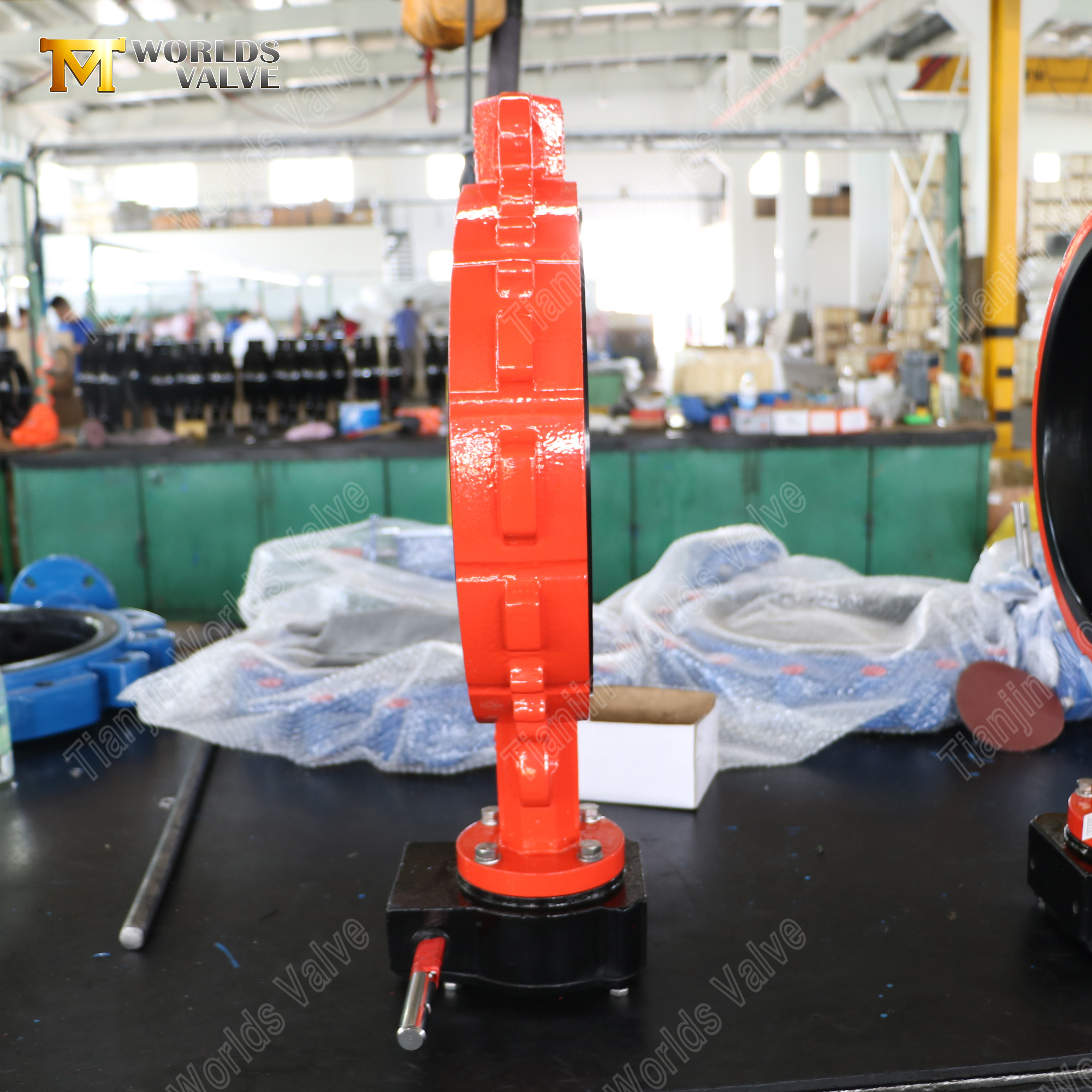

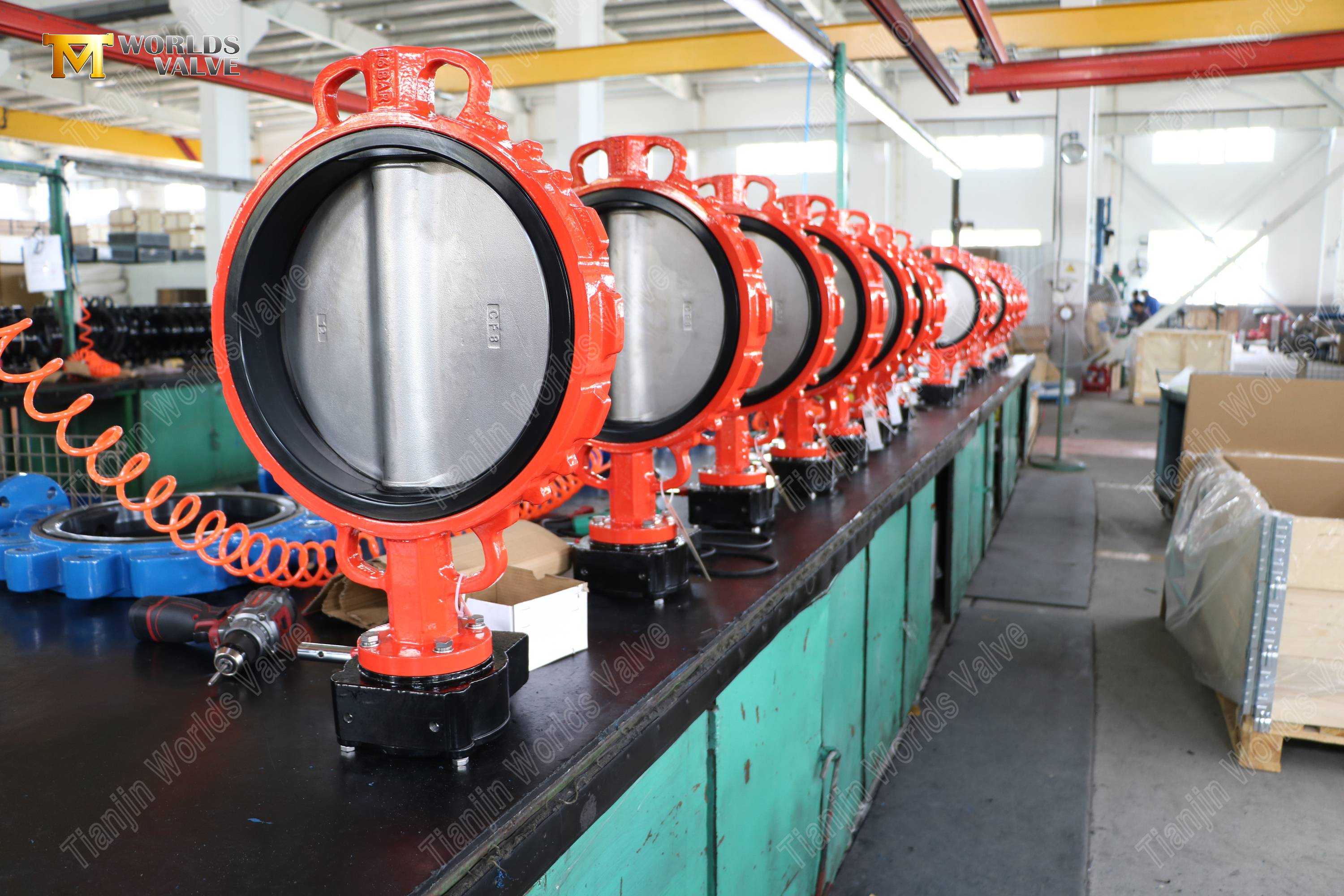

Tianjin Worlds Valve Co., Ltd. bietet eine Wafer-Absperrklappe mit einem ASTM A126-Klasse-B-Gusseisengehäuse, einer CF8-Edelstahlscheibe (AISI 304), einem NBR-Sitz (Nitrilkautschuk) und einem AISI 420-Edelstahlschaft an, der für den Betrieb bei 16 bar (PN16) ausgelegt ist. Dieses Ventil wurde für eine zuverlässige Ein-/Aus-Steuerung und einfache Drosselung in der Wasserverteilung, HVAC und allgemeinen Industrieanwendungen entwickelt, bei denen Kosteneffizienz und zuverlässige Abdichtung Priorität haben. Das Ventilgehäuse ist mit einer Epoxidbeschichtung im Farbton RAL 2002 (Orangerot) versehen, um den Korrosionsschutz und die Sichtbarkeit in Industrieumgebungen zu verbessern.
Wafer-Absperrklappe | ASTM A126 Klasse B Körper | CF8-Scheibe | NBR-Sitz | 16 Balken
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

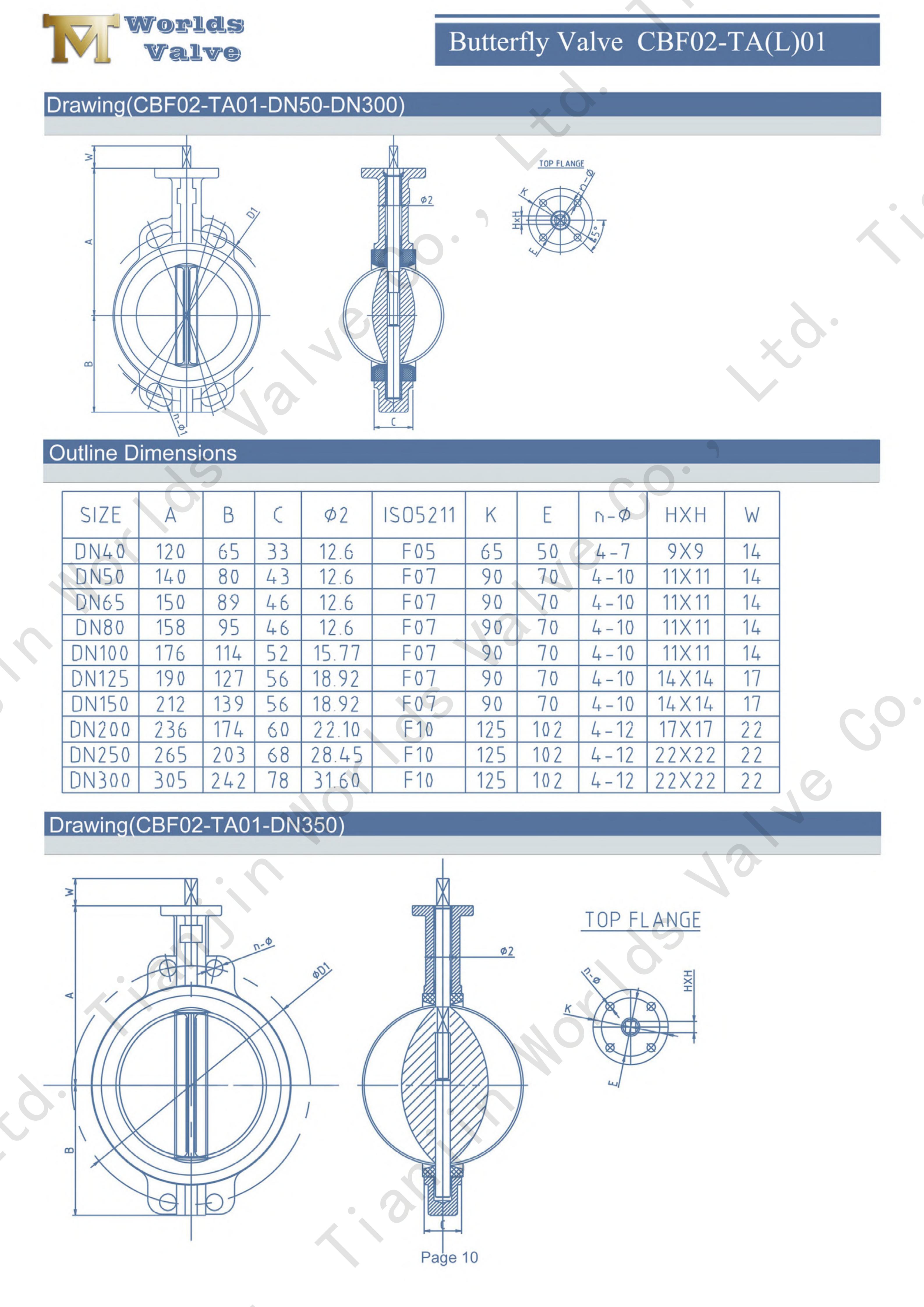

CBF02-TA01 – Detaillierte Produktinformationen
Dieses Modell ist mit den folgenden Parametern konfiguriert. Bitte beachten Sie, dass alle unten aufgeführten Artikel an Ihre spezifischen Bedürfnisse angepasst werden können.
Parameter | Spezifikation (dieses Modell) | Anpassung möglich |
Körpermaterial | ASTM A126 Klasse B (Grauguss) | Sphäroguss (GGG40/500-7), WCB, CF8, CF8M, Duplex, Super Duplex |
Scheibenmaterial | CF8 (AISI 304) | CF8M (316), Aluminiumbronze, Duplex, beschichtetes Sphäroguss, PTFE-ummantelt |
Stammmaterial | SS420 (AISI 420) | SS304, SS316, Monel K500 |
Sitzmaterial | NBR (Nitril) – Temperatur: -10℃bis +80℃ | EPDM, Viton/FKM, PTFE, harter Stützsitz (mit Metallrücken) |
Druckstufe | PN16 (16 Bar) | PN6, PN10, PN25; Klasse 150, Klasse 300; JIS 10K/16K |
Größenbereich | DN50–DN3000 (2″–120″) | Jede Zwischengröße ist auf Anfrage erhältlich |
Verbindung beenden | Wafertyp | Ansatztyp, Doppelflansch, gerilltes Ende |
Beschichtung | Epoxidharz, RAL 2002, 250 μm Dicke | Jede RAL-Farbe, kundenspezifische Dicke, Korrosionsschutzbeschichtungen |
Oberer Flansch | ISO 5211 | Anpassbar für verschiedene Aktuatorschnittstellen |
Betrieb | / | Getriebeantrieb, elektrisch, pneumatisch, hydraulisch, Kettenrad |
1. Wafer-Typ-Design
Kompakte Baulänge – Das Wafer-Design reduziert die Gesamtlänge und das Gewicht, spart Installationsraum und reduziert die Rohrleitungsbelastung.
Einfache und schnelle Installation – Das Ventil wird mit nur wenigen Schrauben zwischen Standardflanschen befestigt, was die Installationszeit und Arbeitskosten erheblich verkürzt.
Kostengünstig für Großserienanwendungen – Mit einfacherer Konstruktion und geringerem Materialverbrauch bietet das Zwischenflanschventil ein hervorragendes Leistungs-Kosten-Verhältnis für allgemeine Serviceanwendungen.
2. Gehäusematerial – ASTM A126 Klasse B (Grauguss)
Zuverlässige Festigkeit für Standarddrücke – Grauguss der Klasse B nach ASTM A126 bietet ausreichende mechanische Festigkeit für allgemeine Betriebsanwendungen der PN16 und Klasse 150.
Hervorragende Bearbeitbarkeit und Dimensionsstabilität – Das Material ermöglicht präzises Gießen und enge Toleranzen und gewährleistet so eine zuverlässige Flanschabdichtung und einen reibungslosen Betrieb.
Kostengünstig mit Upgrade-Optionen – Diese wirtschaftliche Option kann für anspruchsvollere Bedingungen problemlos auf Sphäroguss, WCB, Edelstahl oder Duplexlegierungen aufgerüstet werden.
3. Scheibenmaterial – CF8-Edelstahl (AISI 304)
Hervorragende Korrosionsbeständigkeit für den allgemeinen Einsatz – CF8 widersteht Oxidation und Korrosion in Wasser, milden Chemikalien und atmosphärischer Einwirkung und gewährleistet so eine lange Lebensdauer.
Sicher für Trinkwasser- und Lebensmittelanwendungen – Das ungiftige Material erfüllt in Kombination mit zugelassenen Sitzen die WRAS- und ACS-Standards für die Trinkwasser- und Lebensmittelverarbeitung.
Stark und dennoch leicht – CF8 bietet eine gute mechanische Festigkeit und reduziert gleichzeitig das Gesamtgewicht des Ventils, was die Handhabung und Installation erleichtert.
4. Sitzmaterial – NBR (Nitrilkautschuk)
Ausgezeichnete Öl- und Kraftstoffbeständigkeit – NBR behält seine Elastizität und Dichtungsintegrität auch nach längerem Kontakt mit Mineralölen, Fetten und Kohlenwasserstoffen bei.
Gute Abrieb- und Reißfestigkeit – Der Sitz widersteht dem Verschleiß durch kleine Partikel und häufiges Radfahren und verlängert so die Lebensdauer der Dichtung.
Breite Kompatibilität und Kosteneffizienz – Mit einem Bereich von -10℃ bis +80℃ bietet NBR eine blasendichte Absperrung zu wettbewerbsfähigen Kosten, wobei EPDM, Viton, PTFE oder harte Rücksitze als Alternativen erhältlich sind.
5. Schaftmaterial – SS420 (AISI 420)
Hohe Zug- und Streckgrenze – Gehärteter SS420 sorgt für eine robuste Drehmomentübertragung, insbesondere für Ventile mit großem Durchmesser oder Hochdruck.
Hervorragende Verschleiß- und Fressbeständigkeit – Die gehärtete Oberfläche widersteht Reibverschleiß und reduziert so den Wartungsbedarf über viele Zyklen hinweg.
Ausblassicher mit Korrosionsschutz – Der Schaft verfügt aus Sicherheitsgründen über einen Haltemechanismus und kann für rauere Umgebungen in SS304, SS316 oder Monel K500 geliefert werden.
6. Antriebsoptionen und ISO 5211-Montage
Standardisierte Schnittstelle – Der obere Flansch nach ISO 5211 akzeptiert Stellantriebe jeder Marke und ermöglicht einen einfachen Austausch ohne Änderungen an der Rohrleitung.
Große Auswahl an Stellantriebskompatibilität – Ventile können mit Handhebeln, Getriebeantrieben, elektrischen, pneumatischen, hydraulischen oder Kettenradantrieben ausgestattet werden, um allen Steuerungsanforderungen gerecht zu werden.
Kundenspezifische Schnittstelle verfügbar – Nicht-ISO-Montagemuster und Antriebsverbindungen können entsprechend speziellen Aktuatorspezifikationen hergestellt werden.
Dank seiner robusten Konstruktion und vollständig anpassbaren Materialoptionen wird diese Wafer-Absperrklappe in zahlreichen Branchen eingesetzt:
Kommunale Wasserversorgung und Abwasseraufbereitung – Zuverlässige Absperrung und Durchflussregelung in Pumpstationen, Kläranlagen und Verteilungsnetzen.
Öl und Gas/Petrochemie – Handhabung von Rohöl, raffinierten Kraftstoffen, Schmiermitteln und Erdgas mit NBR-Sitzen und robusten Gehäusen.
HVAC (Heizung, Lüftung und Klimaanlage) – Kompakte, leichte Ventile für Kaltwasser-, Warmwasser- und Kühlturmsysteme.
Meeres- und Meerwasserkühlung – Mit Scheiben aus Duplex-Edelstahl oder Aluminiumbronze widersteht das Ventil Salzkorrosion im Schiffbau und in Küstenkraftwerken.
Chemie und Pharma – Edelstahlgehäuse mit PTFE- oder Viton-Sitzen sorgen für Kompatibilität mit aggressiven Säuren, Lösungsmitteln und hochreinen Medien.
Lebensmittel und Getränke/Hochreines Wasser – CF8/CF8M-Scheiben und EPDM/PTFE-Sitze erfüllen Hygienestandards für Brau-, Milch- und Pharmaprozesse.
Brandschutzsysteme – Robustes Design gewährleistet eine zuverlässige Ein-/Aus-Steuerung in Löschwasserleitungen und Überschwemmungssystemen (mit verfügbaren Zertifizierungen auf Anfrage).
Energieerzeugung und Metallurgie – Umgang mit Kühlwasser, Ascheschlämmen und Industriegasen in Wärme- und Wasserkraftwerken.
Landwirtschaftliche Bewässerung – Ventile mit großem Durchmesser für eine effiziente Wasserverteilung in Ackerland- und Gewächshausprojekten.
1. Direkte Fabrik, keine Zwischenhändler – Wir besitzen und betreiben unsere ISO 9001-zertifizierte Produktionsanlage in Tianjin. Durch die direkte Zusammenarbeit mit uns eliminieren Sie Zwischenhändlerkosten, erhalten transparente Preise und pflegen in jeder Phase Ihrer Bestellung eine direkte Kommunikation mit unseren Engineering- und Produktionsteams.
2. Mehr als 19 Jahre Exporterfahrung – Unsere Vertriebs- und Logistikteams sind mit dem internationalen Handel bestens vertraut, einschließlich Zolldokumentation, Versandvorschriften und Exportverpackung. Wir haben Ventile erfolgreich in über 50 Länder geliefert und stellen jederzeit eine reibungslose Lieferung sicher.
3. Vollständige Individualisierung (OEM/ODM) – Wir beschränken Sie nicht auf unseren Standardkatalog. Sie geben das Material, die Druckstufe, die Größe, die Beschichtung, den Antrieb, die Flanschnorm und das Branding vor – und wir fertigen es genau nach Ihren Zeichnungen. Wir stellen Ihnen vor der Produktion 2D-/3D-Zeichnungen zur Genehmigung zur Verfügung.
4. Vollständige internationale Zertifizierungen – Unsere Produkte sind nach ISO 9001, CE, UKCA, WRAS (Trinkwasser) und ACS (Frankreich) zertifiziert. Die DNV- und ABS-Zertifizierung kann auf Einzelauftragsbasis bereitgestellt werden und unterstützt so Ihre anspruchsvollsten Projektanforderungen.
5. Vollständige Qualitätsdokumentation – Wir glauben an vollständige Transparenz. Zu jeder Lieferung gehören Materialtestzertifikate (MTC), hydrostatische und pneumatische Testberichte, Protokolle zur Maßkontrolle sowie, falls erforderlich, NDT-Berichte und Inspektionszertifikate Dritter.
6. Strenge interne Qualitätskontrolle – Von der Rohmaterialprüfung und dem Guss bis zur Bearbeitung, Montage und Endprüfung wird jeder Produktionsschritt im Rahmen unseres DNV-geprüften Qualitätsmanagementsystems überwacht. Wir führen an jedem Ventil eine 100-prozentige Druckprüfung durch, bevor es unser Werk verlässt.
7. Wettbewerbsfähige Lieferzeiten – Mit einer jährlichen Produktionskapazität von über 8.000 Tonnen und einem engagierten Projektmanagementteam sorgen wir für ein Gleichgewicht zwischen Qualität und Effizienz und stellen sicher, dass Ihre kundenspezifische Bestellung jederzeit pünktlich geliefert wird.
8. Technischer Support nach dem Verkauf – Unsere Techniker stehen Ihnen mit Installationsanleitungen, Fehlerbehebung und Wartungsempfehlungen zur Seite und stellen so sicher, dass Ihr Ventil während seiner gesamten Lebensdauer zuverlässig funktioniert.
Bei Tianjin Worlds Valve Co., Ltd. verkaufen wir nicht nur Ventile – wir entwickeln Lösungen, die auf Ihre individuellen Rohrleitungsbedingungen zugeschnitten sind. Ganz gleich, ob Sie eine Standardkonfiguration wie die oben beschriebene oder ein vollständig kundenspezifisches Design mit Speziallegierungen, Hochtemperatursitzen oder automatisierter Betätigung benötigen, wir sind bereit, Ihre Spezifikationen in die Tat umzusetzen.
Wir laden Sie herzlich ein, unsere Fabrik in Tianjin, China, zu besuchen. Besichtigen Sie unsere Produktionslinien, erleben Sie unsere Qualitätskontrollprozesse aus erster Hand und besprechen Sie Ihre Projektanforderungen mit unseren erfahrenen Ingenieuren.
Senden Sie uns zunächst einfach Ihre Anfrage mit folgenden Angaben:
Erforderliche Größe, Druckstufe und Endanschluss
Medientyp, Betriebstemperatur und Strömungsbedingungen
Bevorzugte Materialkombination (oder lassen Sie uns eine empfehlen)
Antriebstyp und Steuerungsanforderungen
Zielmenge und Zielhafen
Unser Vertriebsteam wird Ihnen innerhalb von 24 Stunden ein konkurrenzfähiges Angebot und einen vorläufigen technischen Vorschlag unterbreiten.
Kontaktieren Sie uns jetzt und lassen Sie uns gemeinsam Ihr Ventil bauen.
