CBF02-TA03
OEM | ODM | WDS
| Menge: | |
|---|---|

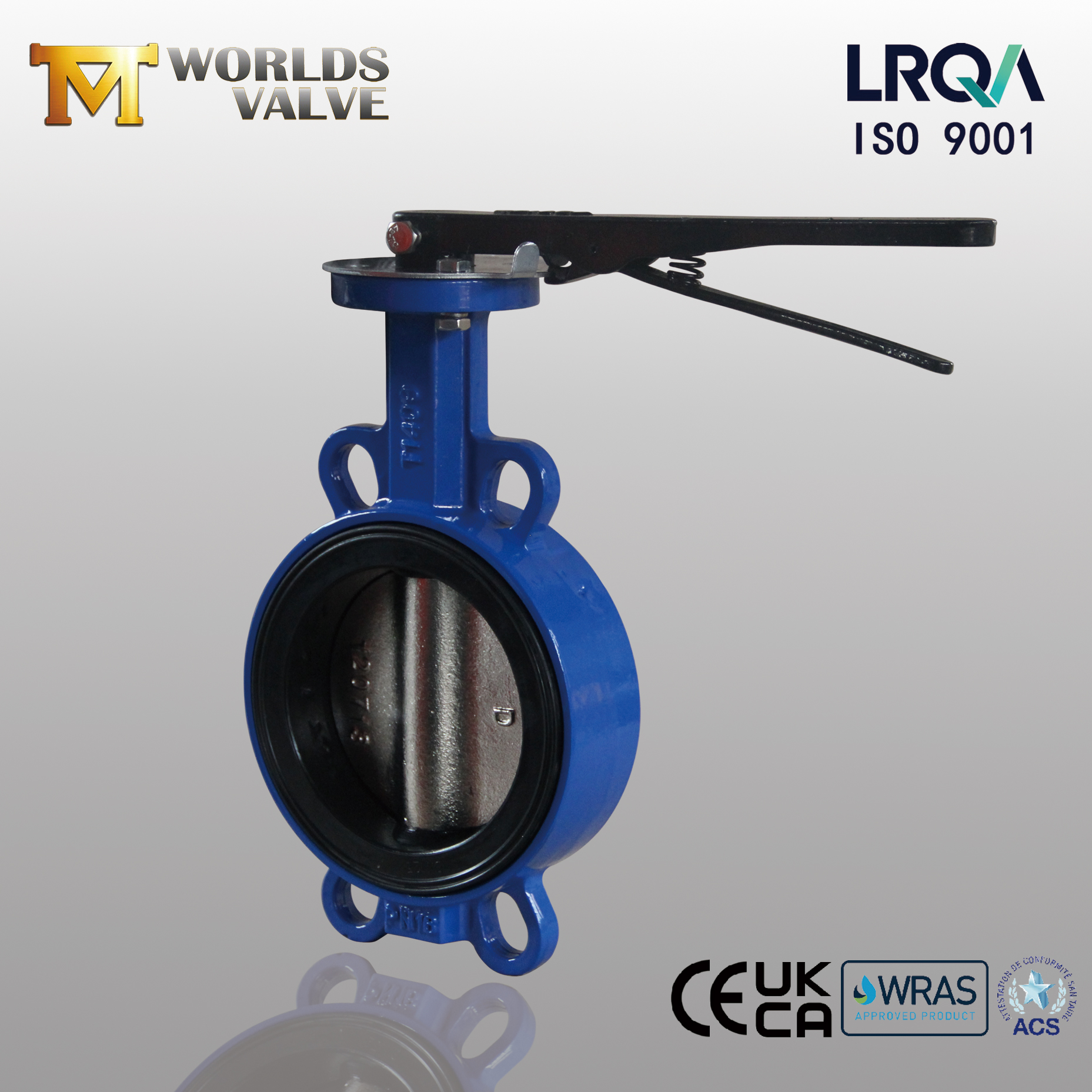

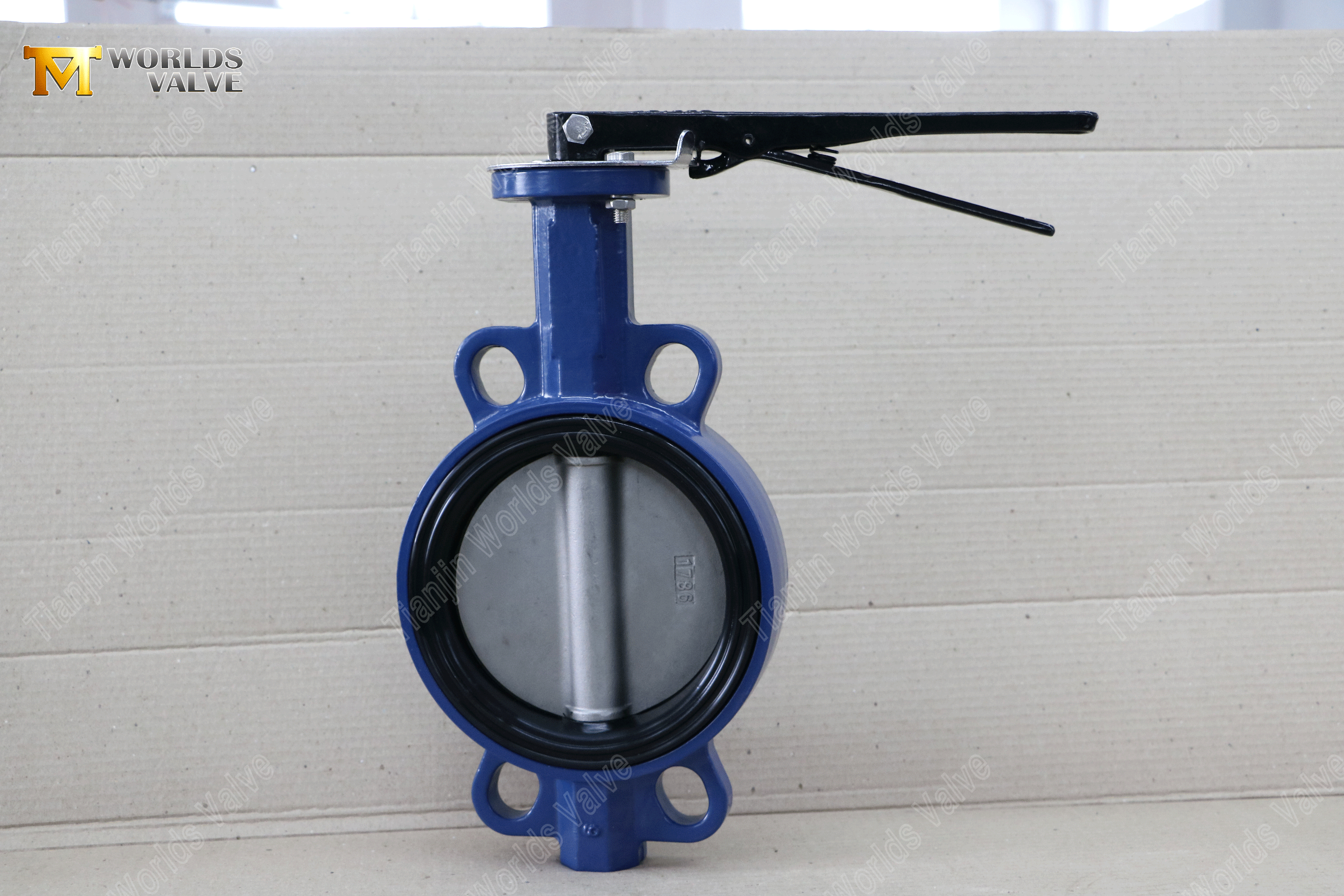

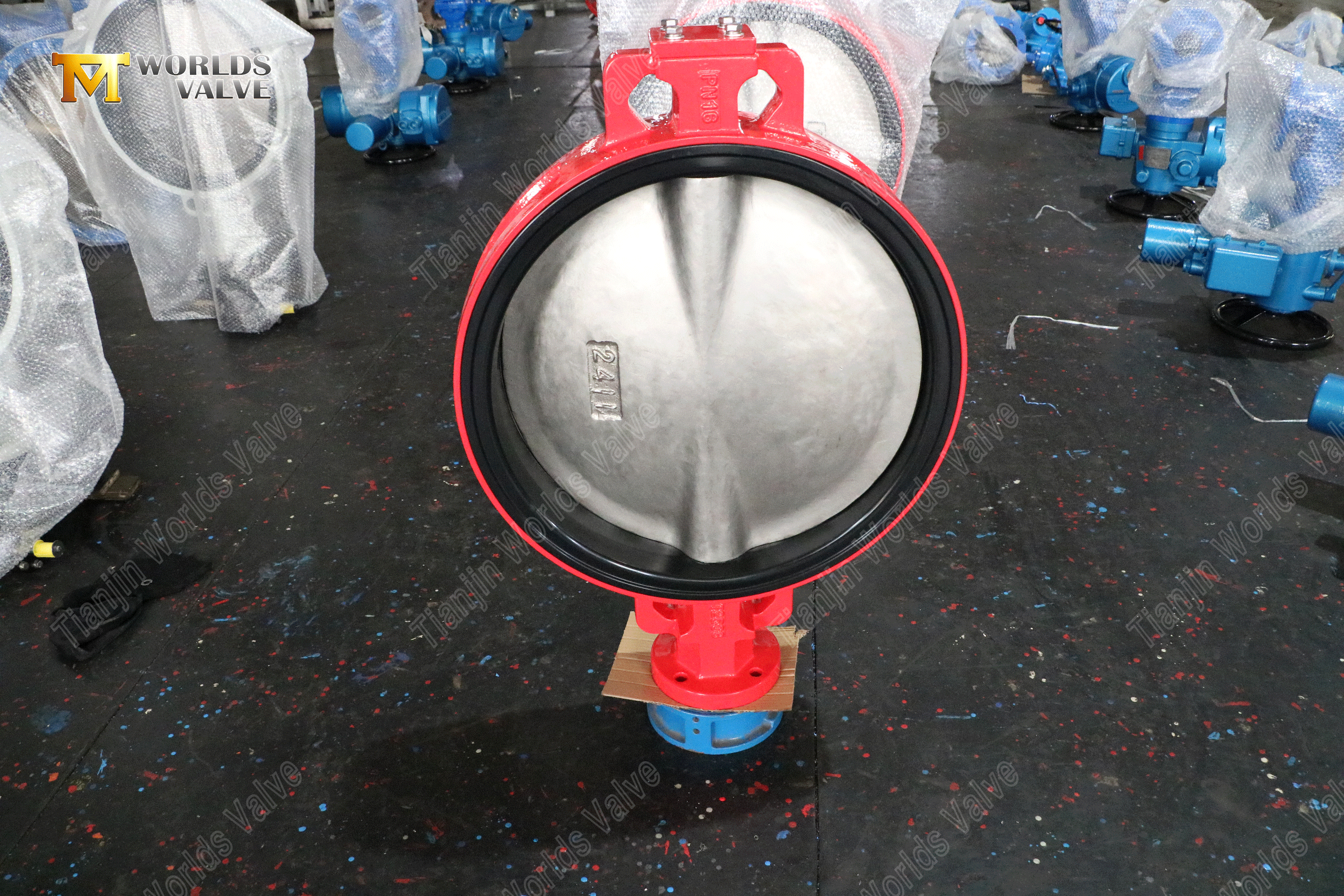

Wartungsfreundliche Wafer-Absperrklappe: Austauschbarer EPDM-Sitz und DI-Scheibe (Handhebelbetätigung)
Tianjin Worlds Valve Co., Ltd. – Ihr OEM-Partner für kostengünstige, langlebige Durchflussregelung
CBF02-TA03-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Revolutionäres austauschbares EPDM-Sitzsystem
Reduziert Ausfallzeiten drastisch: Der Sitz kann in vielen Fällen schnell und einfach ausgetauscht werden, ohne dass Spezialwerkzeuge oder die Demontage des Ventilkörpers aus der Rohrleitung erforderlich sind. Dies reduziert Wartungsstunden und -kosten.
Hervorragende Abdichtung und Widerstandsfähigkeit: Der EPDM-Gummisitz (Ethylen-Propylen-Dien-Monomer) sorgt für eine hervorragende blasendichte Abdichtung (EN 12266-1 Klasse A) und ist beständig gegen Alterung, Ozon und wasserbasierte Flüssigkeiten.
Verlängert die Lebensdauer des Ventils: Wenn der Sitz abgenutzt ist, ersetzen Sie ihn einfach – nicht das gesamte Ventil. Dieses nachhaltige Design bietet deutlich geringere Lebenszeitkosten
2. Robuste Scheibe aus duktilem Eisen (DI) für Langlebigkeit
Hohe Festigkeit und Schlagfestigkeit: Die DI-Scheibe (Güteklasse EN-GJS-500-7) bietet im Vergleich zu Standardgusseisen eine überlegene Zugfestigkeit und Haltbarkeit und sorgt so für zuverlässige Leistung und Widerstandsfähigkeit gegen Wasserschläge.
Kostengünstige Leistung: Bietet ein optimales Gleichgewicht zwischen mechanischer Festigkeit und Kosten und ist somit ideal für eine Vielzahl allgemeiner industrieller Anwendungen.

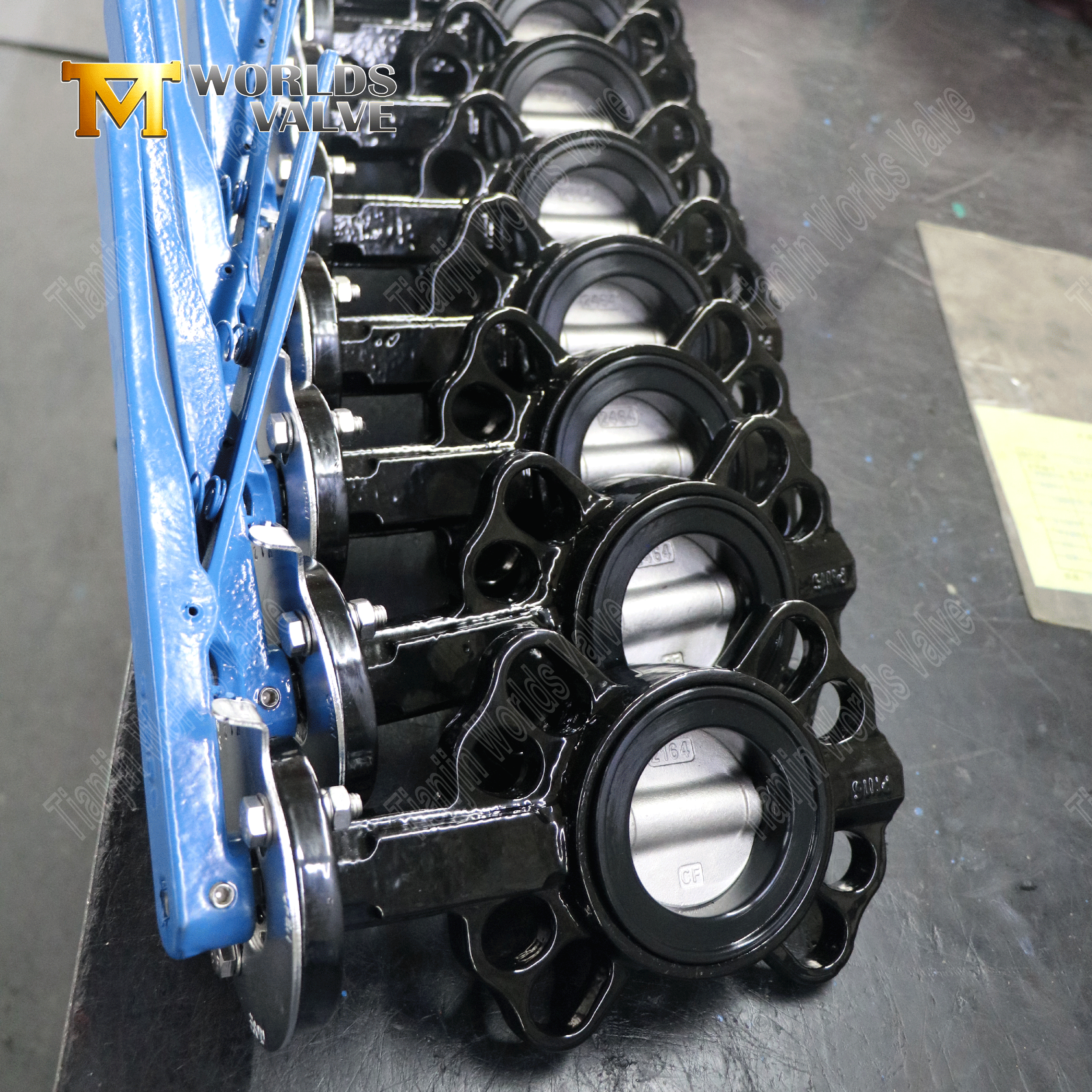

3. Sofortige manuelle Steuerung mit Handhebel
Schneller 90°-Betrieb: Der ergonomische Handhebel ermöglicht ein schnelles Öffnen/Schließen mit einer einfachen Vierteldrehung.
Klare visuelle Anzeige: Integrierte Positionsanzeigen (Offen/Geschlossen) sorgen für eine sofortige visuelle Bestätigung des Ventilstatus und sorgen so für Betriebssicherheit.
Niedriges Betriebsdrehmoment: Das effiziente Scheibendesign minimiert die Reibung und sorgt für eine reibungslose und einfache Hebelbedienung.
4. Platzsparendes Wafer-Design
Kompakt und leicht: Der Wafer-Körper wird direkt zwischen ANSI- oder DIN-Flanschen installiert und bietet eine leichtere und platzsparendere Lösung als Ventile mit Laschenanschluss.
Vereinfachte Installation: Reduziert Installationszeit und Hardwareanforderungen und senkt die Gesamtprojektkosten.

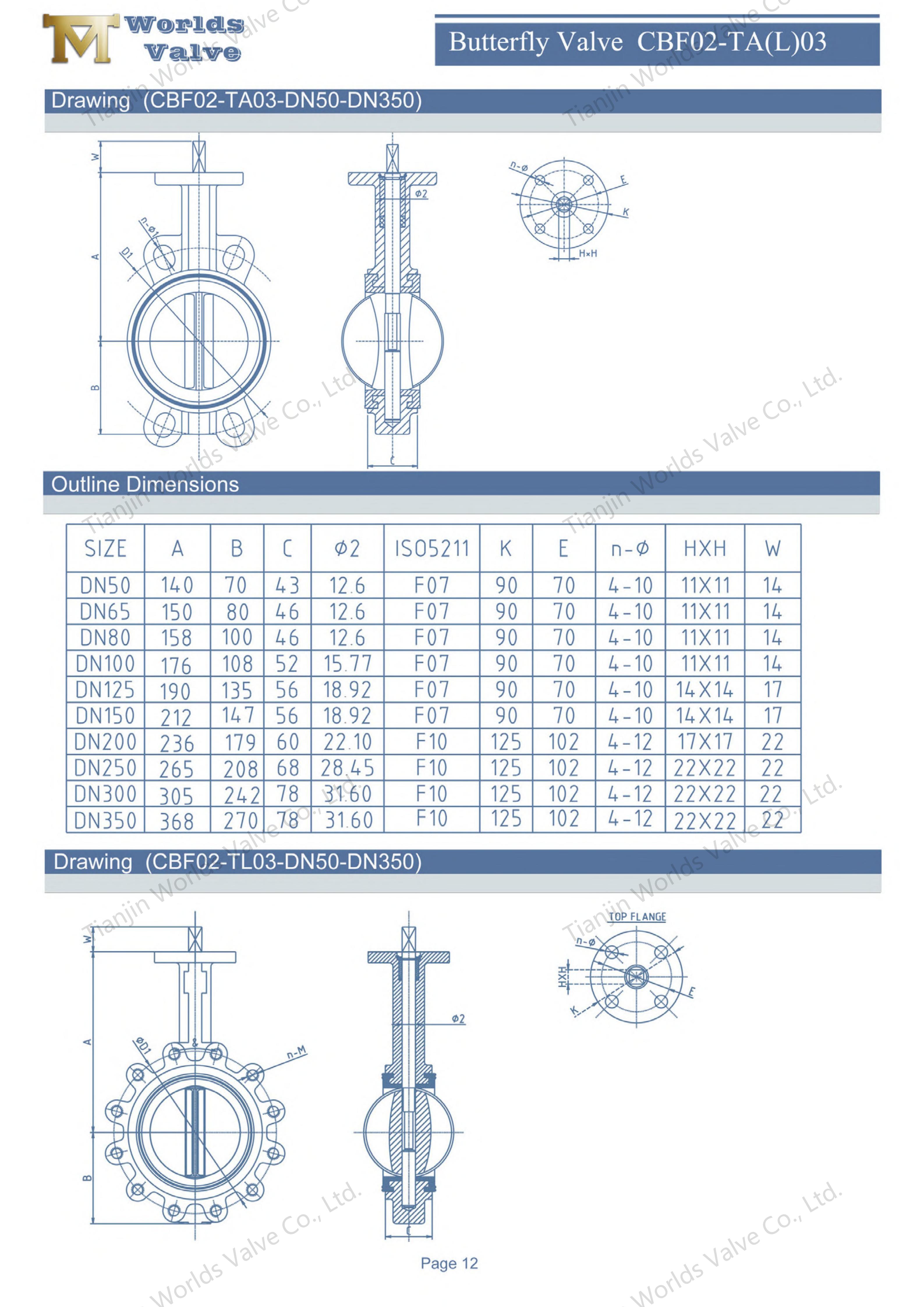

Parameter | Spezifikation |
Modell | CBF02-TA03 |
Größen | DN50-DN1200 |
Druckklasse | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |
Körper | Sphäroguss |
Scheibe | DI |
Seat | EPDM |
Stamm | SS431 |
Unschlagbare Wartungseinsparungen: Das austauschbare Sitzdesign reduziert Ausfallzeiten und Teilekosten über die gesamte Lebensdauer des Ventils drastisch.
Bewährte Haltbarkeit: Die Kombination aus einer Sphärogussscheibe und einem epoxidbeschichteten Gehäuse gewährleistet einen langfristigen, zuverlässigen Betrieb.
Sofortige manuelle Einfachheit: Der Handhebel ermöglicht einen schnellen und ausfallsicheren Betrieb, ohne dass eine externe Stromversorgung erforderlich ist.
Direkter OEM-Wert: Wir bieten wettbewerbsfähige Preise, zuverlässige Lieferzeiten und Flexibilität für individuelles Branding oder kleinere Änderungen.
Konform und zertifiziert: Hergestellt unter einem ISO 9001-Qualitätssystem und konform mit wichtigen internationalen Richtlinien (CE, UKCA).
Dieses Ventil ist die Arbeitslösung für zahlreiche Branchen, die eine zuverlässige und wartbare Isolierung erfordern:
Wasser- und Abwasserbehandlung: Pumpenisolierung, Filtersysteme, allgemeine Wasserverteilung.
HLK- und Gebäudedienstleistungen: Kaltwasser, Kühltürme, Heizsysteme und Lüftungsgeräte.
Allgemeine Industrieanlage: Kühlwasserleitungen, Druckluftsysteme, Prozesswasser und Versorgungsdienstleistungen.
Bewässerung und Landwirtschaft: Hauptleitungs- und Zonensteuerung für die Feld- und Landschaftsbewässerung.
Brandschutzsysteme: Isolierung der Sprinklerleitung (sofern die Spezifikation dies zulässt).
Durch die Kombination der Zuverlässigkeit von Sphäroguss mit der Haltbarkeit von Edelstahl und der Leistung des Gummisitzes bietet diese Wafer-Absperrklappe einen außergewöhnlichen Wert für die Wasseraufbereitung, HVAC und Industrieanwendungen, die kostengünstige Lösungen zur Durchflussregelung erfordern.
