Wras-Gummisitz-Schmetterlingsventil

Der Ventilkörper muss einteiliger Wafer- oder Ansatzdesign mit ausgedehnter Hals und einer konzentrischen Disc- und Sitzkonfiguration sein, um 2 '' - 120''ofofof-Isolierung der 2'-120-Datei zu ermöglichen. Der Sitz muss den Körper vollständig einkapseln, der den Körper von den Linienmedien isoliert, und keine Flanschdichtungen sind erforderlich. Diese Schmetterlingsventilserie verfügt über viele Konstruktionsmerkmale und Vorteile, wie z. B. hohe CV-Ratings, Mindestteile, die den Linienmedien, mehr Zuverlässigkeit und einer bewährten Aufzeichnung der langen Lebensdauer ausgesetzt sind. Ein großer Konstruktionsvorteil dieser Ventilproduktlinien ist die internationale Kompatibilität.

Modell:
CBF02-TA01.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

Cbf02-ta (l) 01_ 页面 _02

Produkteigenschaft:

100% bidirektionales abschaltendes Abschalten.
Montage ohne Einschränkung der Strömungsrichtung.
Reduziertes Gewicht und Gesamtabmessungen.
Niederdruckverluste und reduzierte Energiekosten.
Hohe KV / CV-Werte.
Leicht zu reinigen und zu desinfizieren, um trinkbare Wassersysteme usw. zu desinfizieren usw.
Selbstreinigung (kein Rückstand wird gefangen).
Gute Korrosionsbeständigkeit.

Cbf02-ta (l) 01_ 页面 _04

Technische Parameter:

Größe	Dn32-dn600.	DN650-DN2000.
Arbeitsdruck	16bar.	10 Bar
Schale	24bar.	15bar.
Dichtung	18bar.	11bar.
Betriebstemperatur	-45 ℃ ~ + 150 ℃
Betriebsumgebung.	Ballast- und Bilge-System Chemische Verarbeitung Entsalzungsanlagen Bohren Rigs Trinkwasser Trockene Pulver- und Getränkegasanlagen Havc Mining Industry Paper Industry Sand Handling Seawater Zuckerindustrie Thermo Technische Wasseraufbereitung Abwasser
Fahrmethode	Elektrische Pneumatik der Handhebel Wurmzahnrad

Img_6239.

Hauptmaterial:

Name	Material
Körper	Gusseisen-Duktil-Eisen-Kohlenstoffstahl-Edelstahl-Al-Bronze
Rabatt	Duktiler Eisen-Kohlenstoffstahl Edelstahl al-Bronze
Welle	Edelstahl-Monel K500
Seat	Buna NBR EPDM Viton PTFE Hepdm Neopren Hypalon Naturkautschuk

Img_1921.

Executive Standard:

Designstandard	EN 593, MSS SP67 API 609 BS5155
Inspektion & Test.	API 598 ISO 5208 EN 12266
Endstandard	ANSI B16.1 CL. 125lb & b16.5 cl. 150 lb. AS 2129 Tabelle D & E BS 10 Tabelle D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWA C207. SABS 1123 Tabelle 1000/3 & Tabelle 1600/3
Angesicht zu Angesicht	ISO 5752, EN 558, MSS SP67 und API 609 DIN3202
Oberflansch	ISO 5211.

Img_4607.

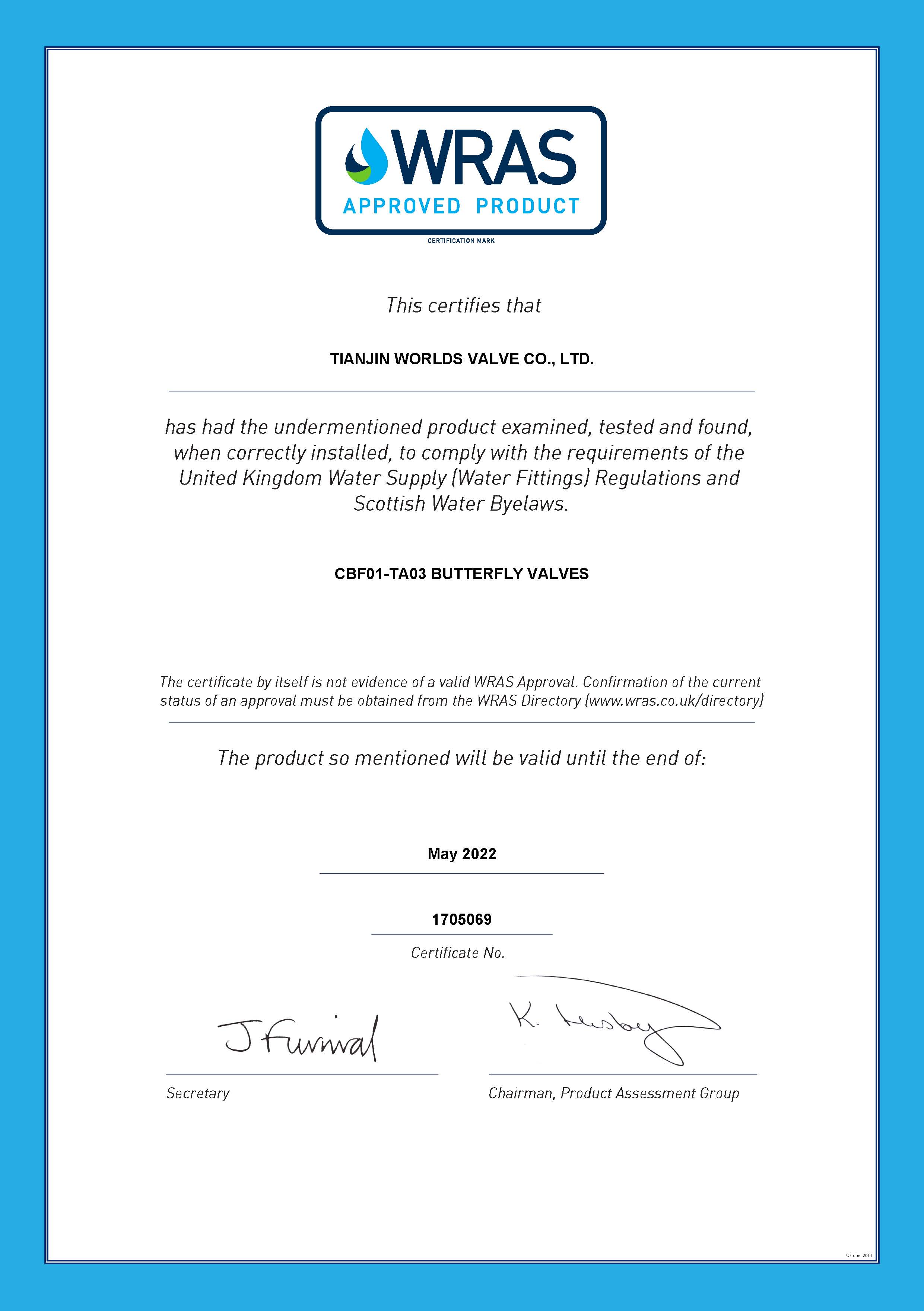

Wras-Schmetterlingsventil

Wras-Schmetterlingsventil Wras-Ventile Gummisitz-Schmetterlingsventil Industrielle Schmetterlingsventile. Wras-Zertifikat-Schmetterlingsventil
