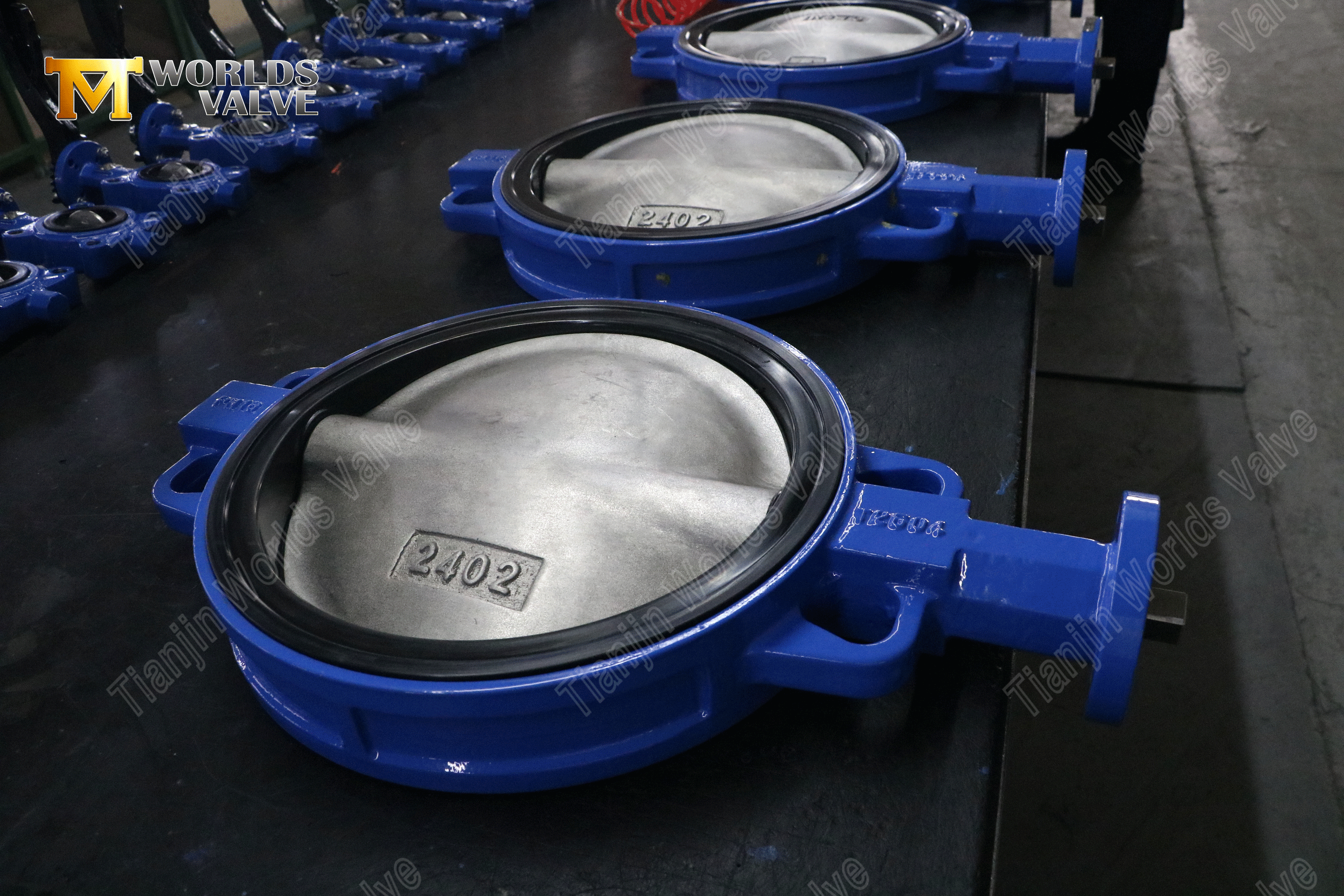

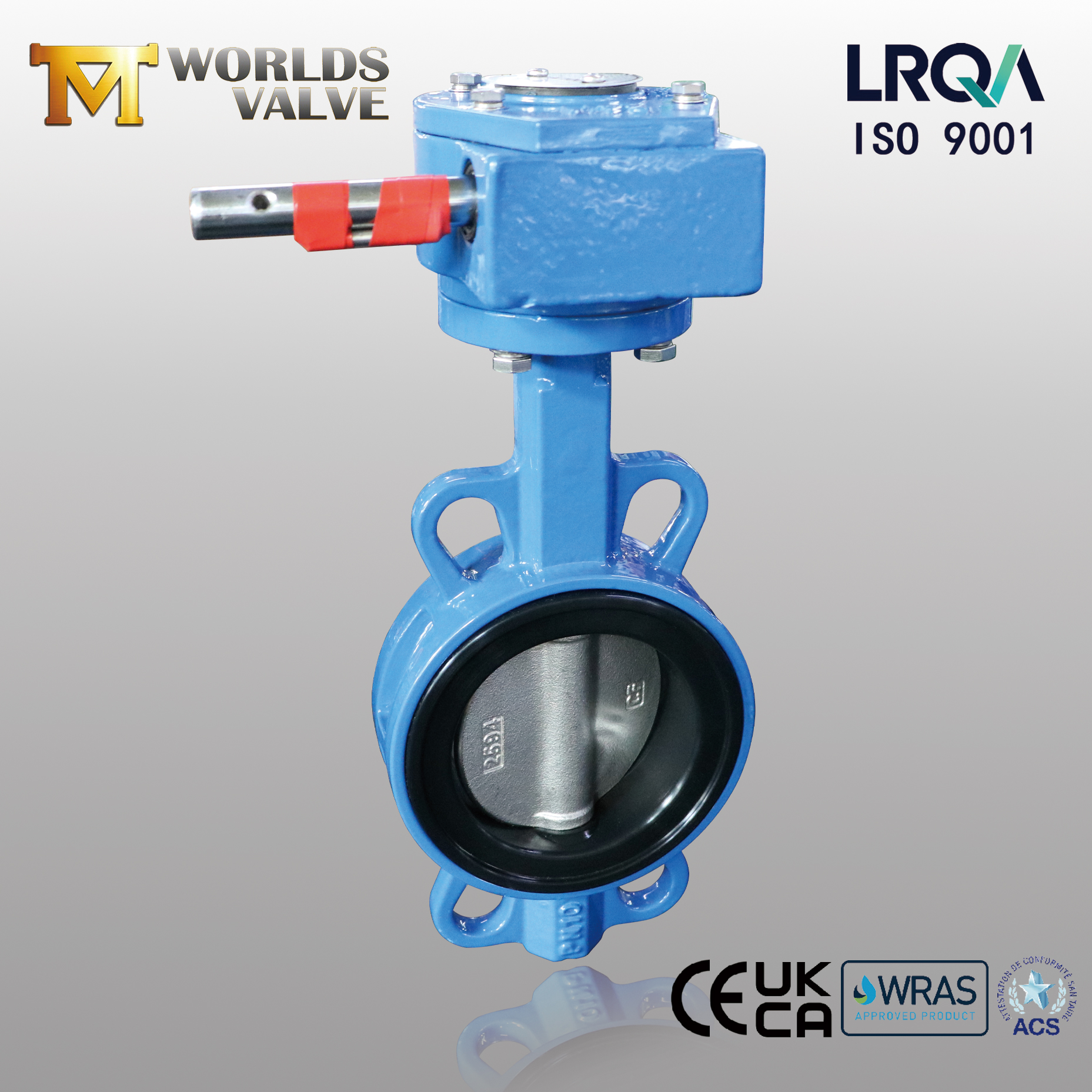

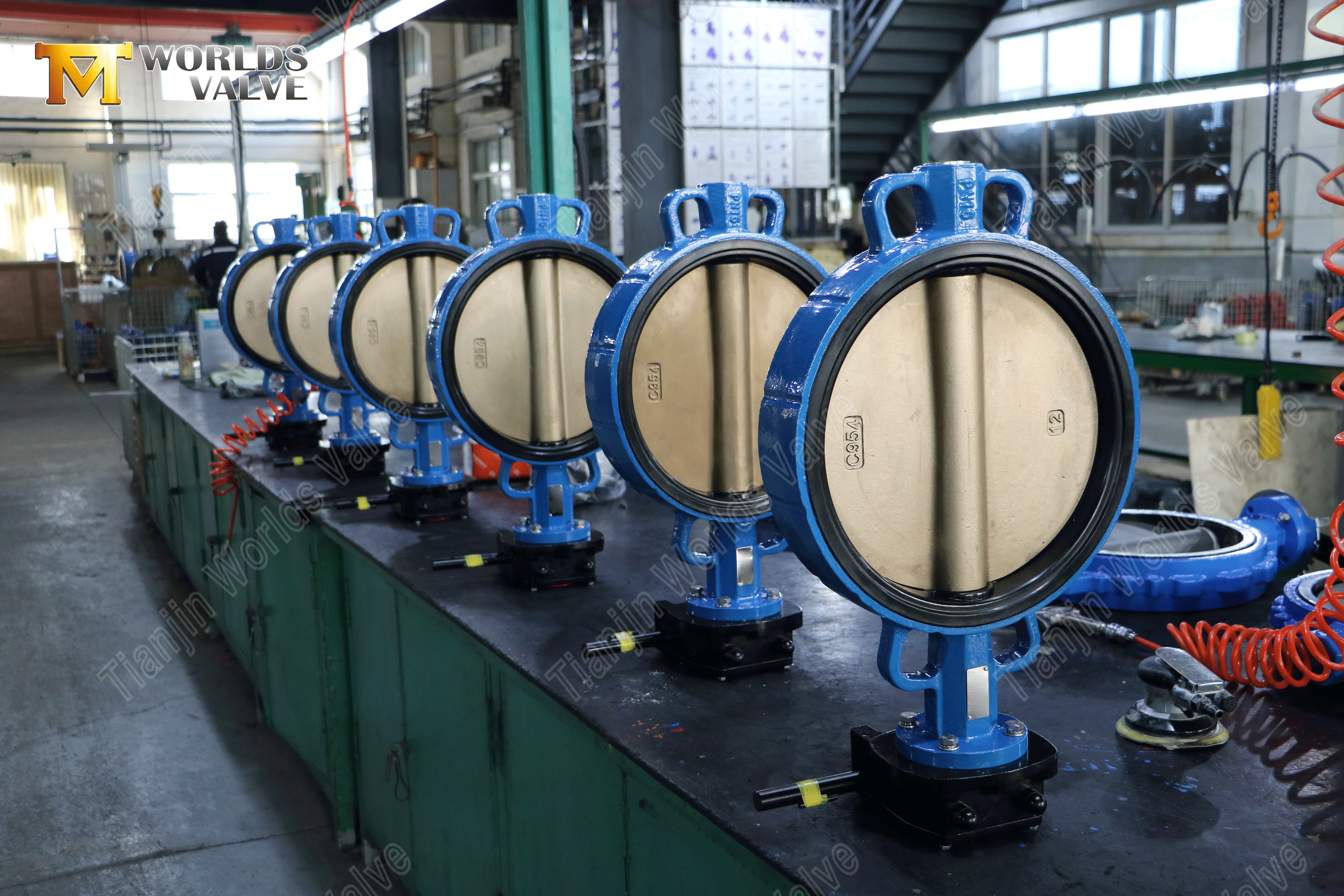

Zahnradbetriebene Wafer-Absperrklappe – austauschbarer EPDM-Sitz, PN10

Produktübersicht

Eine zahnradbetriebene Wafer-Absperrklappe verwendet einen Schneckengetriebeantrieb für eine reibungslose, selbsthemmende manuelle Steuerung. Der Waferkörper passt zwischen zwei Flansche und bleibt dadurch kompakt und leicht. Was dieses Modell wirklich auszeichnet, ist sein austauschbarer EPDM-Sitz – im Gegensatz zu geklebten Sitzen kann er vor Ort ausgetauscht werden, ohne das gesamte Ventil auszutauschen, was die Lebensdauer verlängert und die Wartungskosten senkt.

Dieses 4-Zoll-Modell kombiniert ein Sphärogussgehäuse, eine CF8-Edelstahlscheibe, einen austauschbaren EPDM-Sitz und einen Schneckengetriebeantrieb mit der Nennleistung PN10. Es ist für die Wasserversorgung, Abwasser, HVAC und allgemeine Industriedienstleistungen konzipiert. Als direkter OEM/ODM-Hersteller mit über 19 Jahren Exporterfahrung passt Tianjin Worlds Valve Co., Ltd. Materialien, Größen, Druckstufen, Flanschstandards, Beschichtungen und Antriebe an Ihre Spezifikationen an. Wir sind nach ISO 9001 (LRQA), CE, UKCA, WRAS und ACS zertifiziert und exportieren in über 50 Länder.

Einführen:

Zahnradbetriebene Wafer-Absperrklappe | Austauschbarer EPDM-Sitz | DI-Körper | CF8-Scheibe | OEM-Hersteller

Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

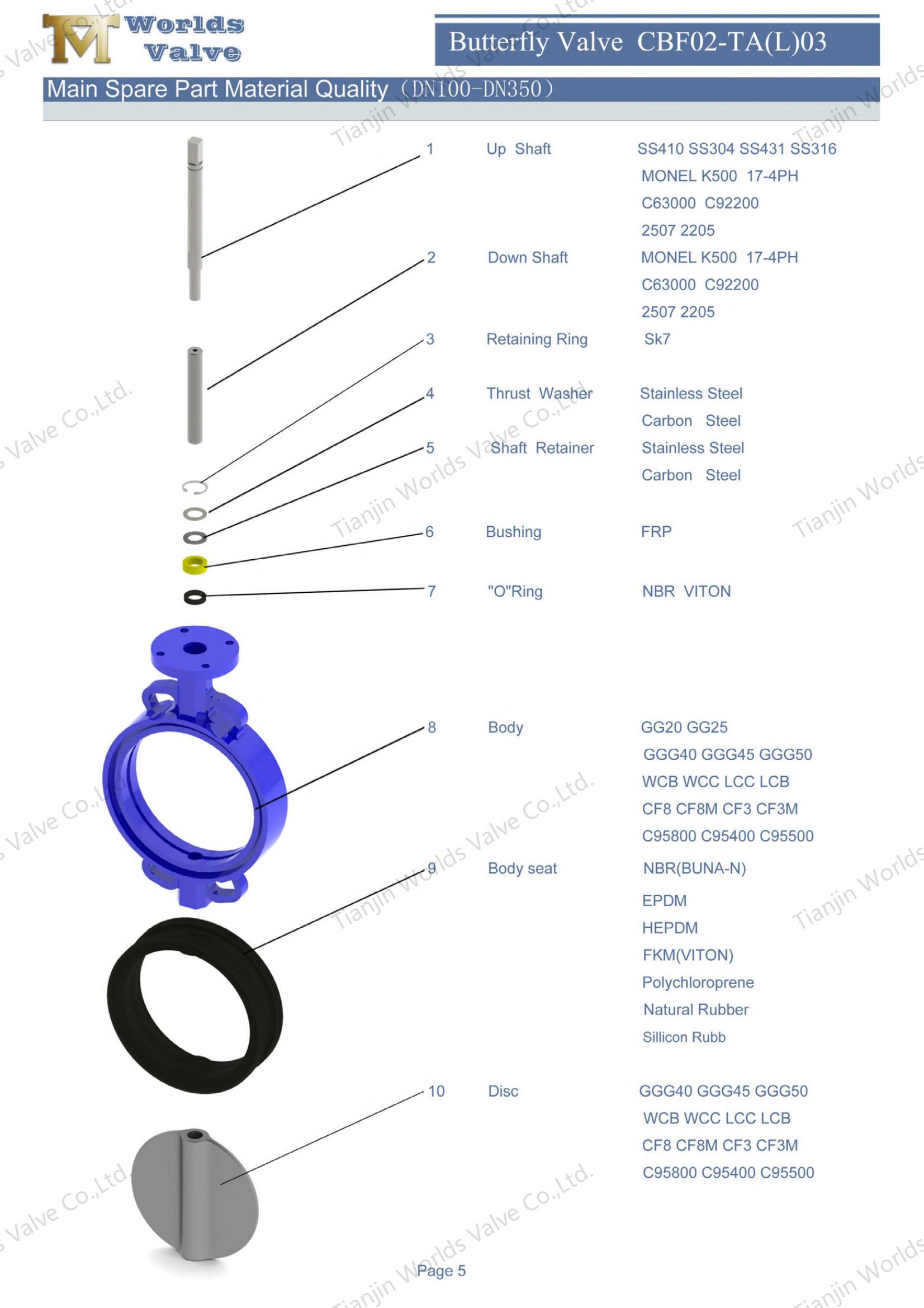

CBF02-TA03 – Detaillierte Produktinformationen

Technische Spezifikationen

Dieses Modell ist mit den folgenden Parametern konfiguriert. Bitte beachten Sie, dass alle unten aufgeführten Artikel an Ihre spezifischen Bedürfnisse angepasst werden können.

Hauptmerkmale und Vorteile

1. Austauschbarer EPDM-Sitz – einfache Wartung, geringere Kosten

• Vor Ort austauschbares Design – Der EPDM-Sitz wird mechanisch gehalten und ist nicht mit dem Körper verbunden. Wenn das Ventil abgenutzt ist, öffnen Sie einfach das Ventil, entfernen Sie den alten Sitz, setzen Sie den neuen ein und bauen Sie es wieder zusammen – es ist nicht nötig, das gesamte Ventil auszutauschen oder es an die Fabrik zurückzusenden.

• Verlängerte Lebensdauer des Ventils – Gehäuse, Scheibe und Schaft bleiben im Einsatz, während nur der Sitz ausgetauscht wird. Dies verlängert die Gesamtlebensdauer des Ventils erheblich und senkt die Gesamtbetriebskosten.

• Vereinfachte Ersatzteile – Ein Sitz passt auf alle Ventile derselben Größe und desselben Modells. Die Bevorratung einiger Ersatzsitze deckt mehrere Ventile ab – die Bevorratung kompletter Ventilbaugruppen ist nicht erforderlich.

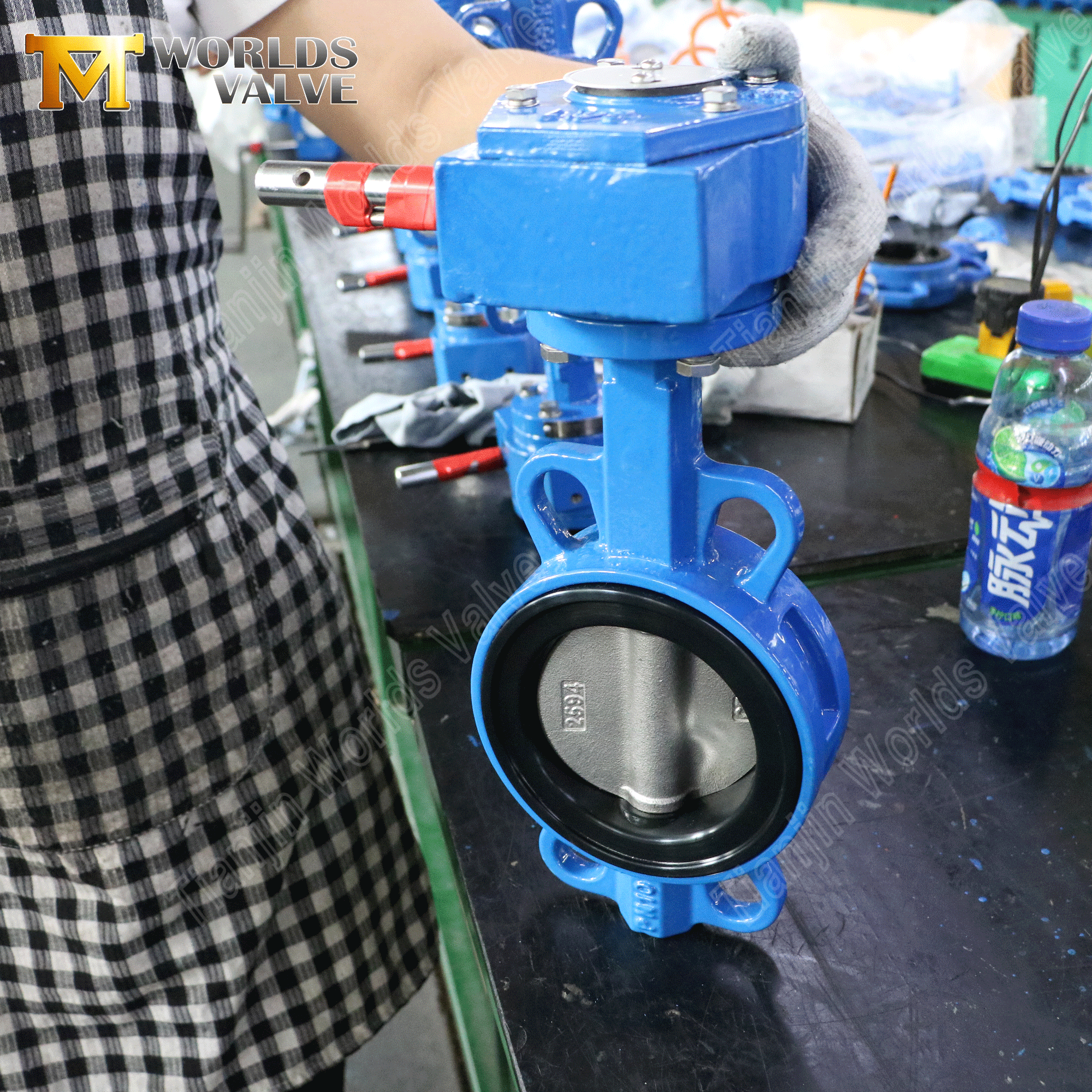

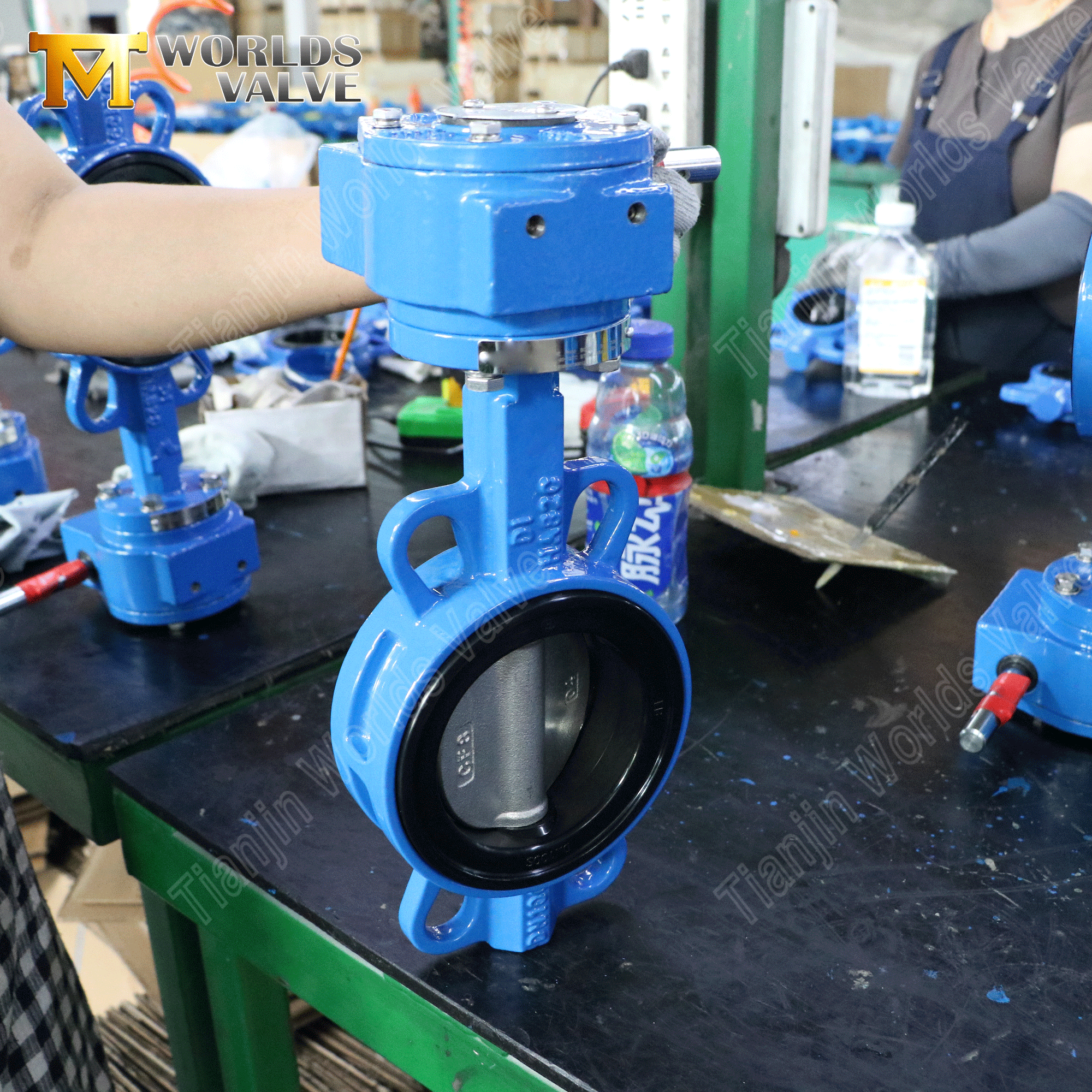

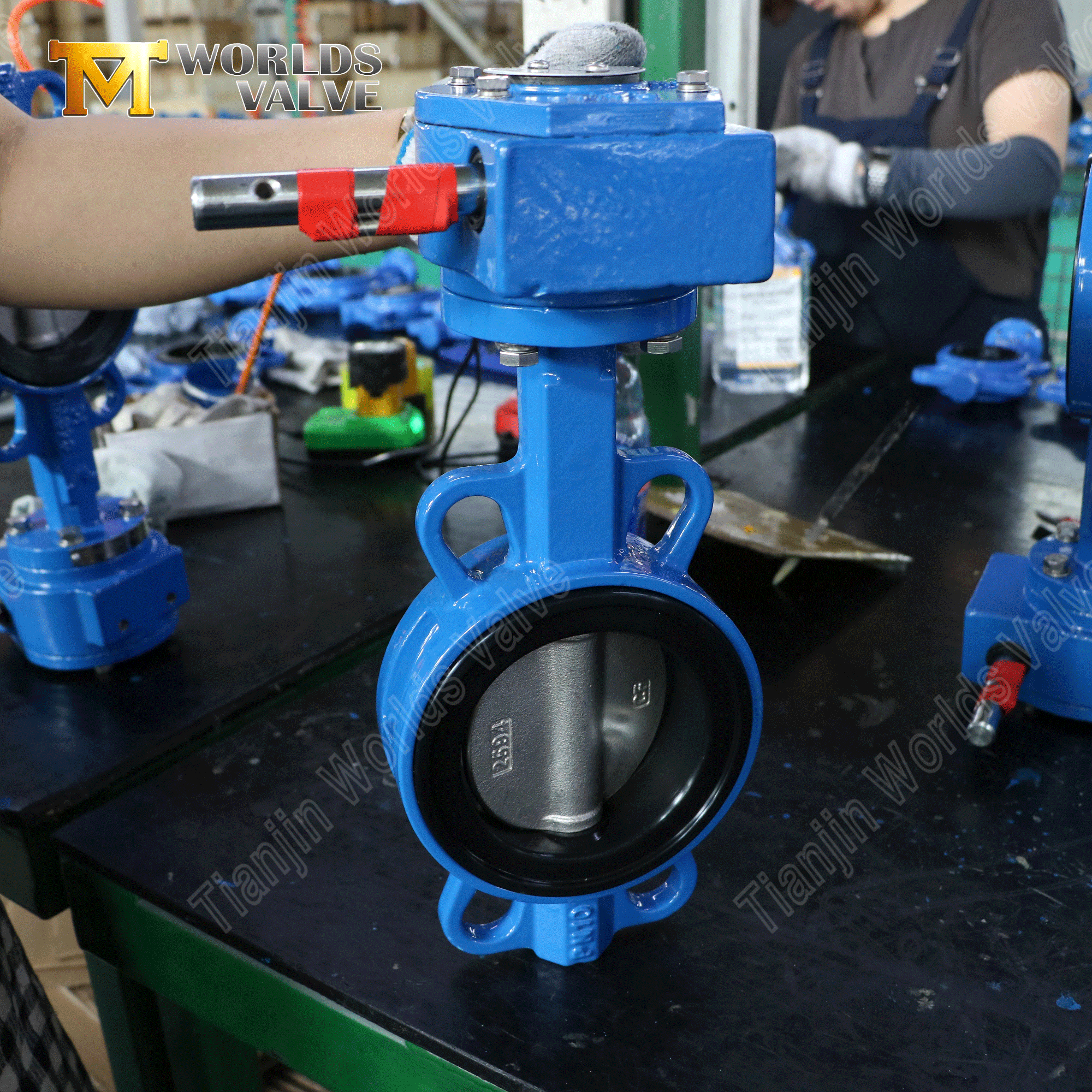

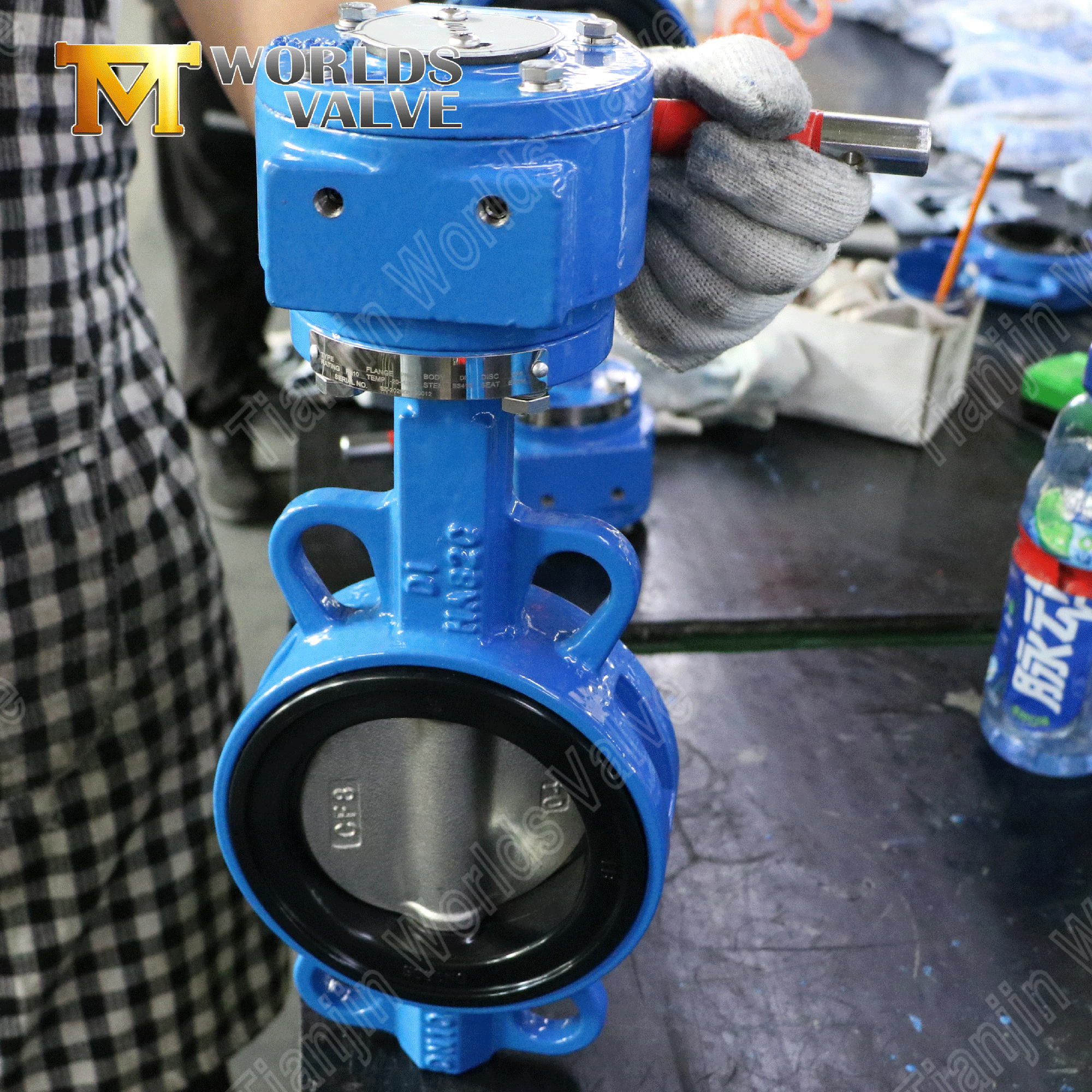

2. Getriebeantrieb – sanfte, selbsthemmende Steuerung

• Selbsthemmendes Design – Das Schneckengetriebe ist selbsthemmend, sodass die Scheibe auch unter Fließdruck in Position bleibt – keine zusätzlichen Verriegelungsvorrichtungen erforderlich.

• Offen-Geschlossen-Positionsanzeige – Die integrierte Anzeige zeigt die Ventilposition auf einen Blick an.

• Reduziertes Betätigungsdrehmoment – ​​Das Übersetzungsverhältnis vervielfacht das manuelle Eingangsdrehmoment und sorgt so für einen reibungslosen und mühelosen Betrieb – besonders wichtig bei größeren Größen, bei denen das Handhebeldrehmoment für eine komfortable Bedienung zu hoch ist.

• ISO 5211-Montage – Der standardisierte obere Flansch ermöglicht bei Bedarf eine einfache Aufrüstung auf elektrische oder pneumatische Betätigung.

3. Wafer-Design – kompakt und wirtschaftlich

• Platzsparend – Der Wafer-Körper ist zwischen zwei Rohrflanschen eingeklemmt, was nur minimalen Platzbedarf von Angesicht zu Angesicht erfordert und die Gesamtlänge der Rohrleitung reduziert.

• Leicht – Bis zu 40 % leichter als Flansch- oder Laschenkonstruktionen, was die Handhabung vereinfacht und die strukturelle Belastung der Rohrleitungssysteme verringert.

• Kostengünstig – Mit weniger Material und einfacherer Bearbeitung bieten Zwischenflanschventile ein hervorragendes Preis-Leistungs-Verhältnis für allgemeine Industrieanwendungen.

4. Gehäusematerial – Sphäroguss (GGG40 / 500-7)

• Hohe Festigkeit – Bietet eine Zugfestigkeit von ≥400 MPa und sorgt für zuverlässige Leistung bei Druckstößen von PN10.

• Schlagfestigkeit – Die Kugelgraphitstruktur bietet außergewöhnliche Zähigkeit und widersteht mechanischen Stößen und Rohrleitungsvibrationen.

• Korrosionsschutz – In Kombination mit einer Standard-Epoxidbeschichtung (mindestens 250 μm) widersteht das Gehäuse Korrosion in Wasser, Abwasser und allgemeinen Industrieanwendungen.

5. Scheibenmaterial – CF8-Edelstahl (AISI 304)

• Gute Korrosionsbeständigkeit – CF8 bietet zuverlässige Beständigkeit gegen Oxidation und Korrosion in Wasser, milden Chemikalien und atmosphärischer Einwirkung.

• Ungiftig und sicher – Geeignet für Trinkwasser und allgemeine Serviceanwendungen.

• Langlebig und leicht – Bietet gute mechanische Festigkeit und hält gleichzeitig das Scheibengewicht für einen reibungslosen Betrieb unter Kontrolle.

6. EPDM-Sitz – zuverlässige wasserdichte Abdichtung

• Hervorragende Wasserbeständigkeit – EPDM bietet eine hervorragende Beständigkeit gegen Wasser, Dampf und Witterungseinflüsse im Freien und ist daher ideal für Wasserversorgungs-, Abwasser- und HLK-Anwendungen.

• Großer Temperaturbereich – Behält die Dichtungseigenschaften von -20℃ bis +120℃ bei und deckt den gesamten Bereich typischer Betriebstemperaturen von Wassersystemen ab.

• Blasendichte Absperrung – Bietet eine zuverlässige bidirektionale Abdichtung und stellt sicher, dass in beiden Durchflussrichtungen keine Leckage auftritt.

Typische Anwendungen

Zahnradbetriebene Zwischenabsperrklappen mit austauschbarem EPDM-Sitz genießen in vielen Branchen ihr Vertrauen:

Warum sollten Sie sich für das Ventil von Tianjin Worlds entscheiden?

• Qualität, der Sie vertrauen können. Unsere ISO 9001:2015-Zertifizierung wird von LRQA ausgestellt, einer der weltweit angesehensten Zertifizierungsstellen. Jedes Ventil wird ohne Ausnahme mit Materialzertifikaten und Druckprüfberichten geliefert.

• Spezialisten für austauschbare Sitze. Dank unseres vor Ort wartbaren Sitzdesigns können Sie EPDM-Sitze austauschen, ohne das Ventil aus der Leitung ausbauen zu müssen – was Ausfallzeiten und Wartungskosten reduziert.

• Fachwissen über zahnradbetriebene Ventile. Wir verfügen über umfassende Erfahrung in der Herstellung getriebebetriebener Absperrklappen für Wasser-, HVAC- und Industrieprojekte weltweit.

• Vollständige Anpassung. Materialien, Größen, Druckstufen, Flanschnormen (ANSI, DIN, JIS, BS), Beschichtungen (jede RAL-Farbe), Antriebe – alles nach Ihren Vorgaben.

• Über 19 Jahre Exporterfahrung. Reibungslose Logistik und After-Sales-Unterstützung in über 50 Ländern in Europa, Amerika, dem Nahen Osten und Südostasien.

• 100 % Rückverfolgbarkeit. Materialzertifikate und Druckprüfberichte bei jeder Bestellung – keine Ausnahme.

• Schnelle Abwicklung. Engagierter Projektmanager; typische Vorlaufzeit 20–30 Tage. Fabrikbesuche sind in Tianjin willkommen.

Nehmen Sie Kontakt auf – passen Sie noch heute Ihre Wafer-Absperrklappe individuell an:

Egal, ob Sie diese 4-Zoll-PN10-Konfiguration mit austauschbarem EPDM-Sitz, eine andere Größe oder ein völlig individuelles Design benötigen – wir sind bereit, nach Ihren Vorgaben zu bauen.

Senden Sie uns Ihre Anforderungen:

• Erforderliche Größe und Druckstufe

• Medientyp und Betriebstemperatur

• Bevorzugte Materialkombination (Körper / Scheibe / Sitz)

• Antriebstyp (manuell, Getriebe, elektrisch, pneumatisch, hydraulisch)

• Flanschstandard und Bohrungen (ANSI, DIN, JIS, BS)

• Streichfarbe (alle RAL)

• Zielmenge und Zielhafen

Unser Team wird Ihnen innerhalb von 24 Stunden ein Angebot und einen technischen Vorschlag unterbreiten.

Werksbesuche sind willkommen – kommen Sie und sehen Sie, wie wir Ihre Ventile in Tianjin, China, herstellen.

Kontaktieren Sie uns jetzt und lassen Sie uns gemeinsam Ihr Ventil bauen.
