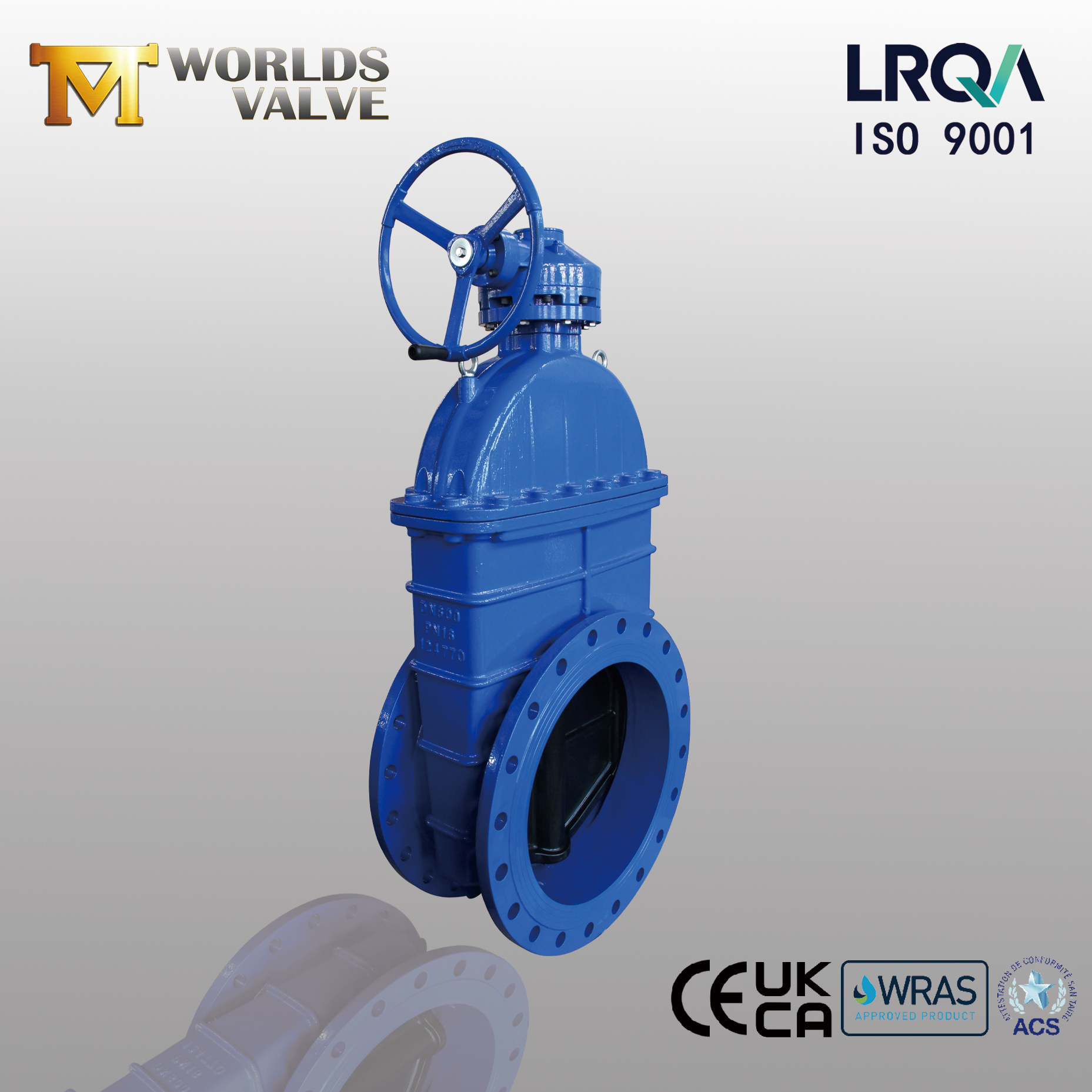

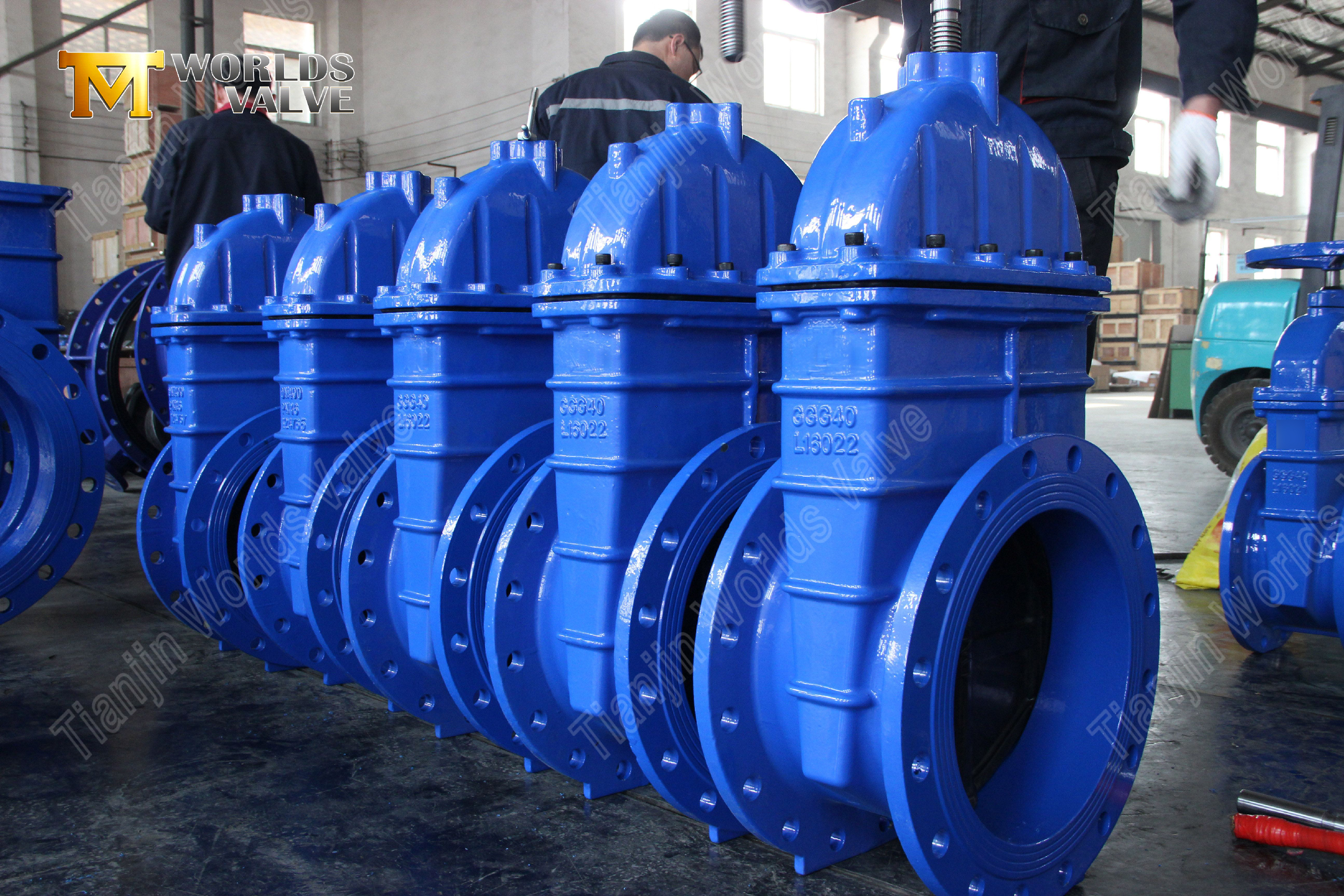

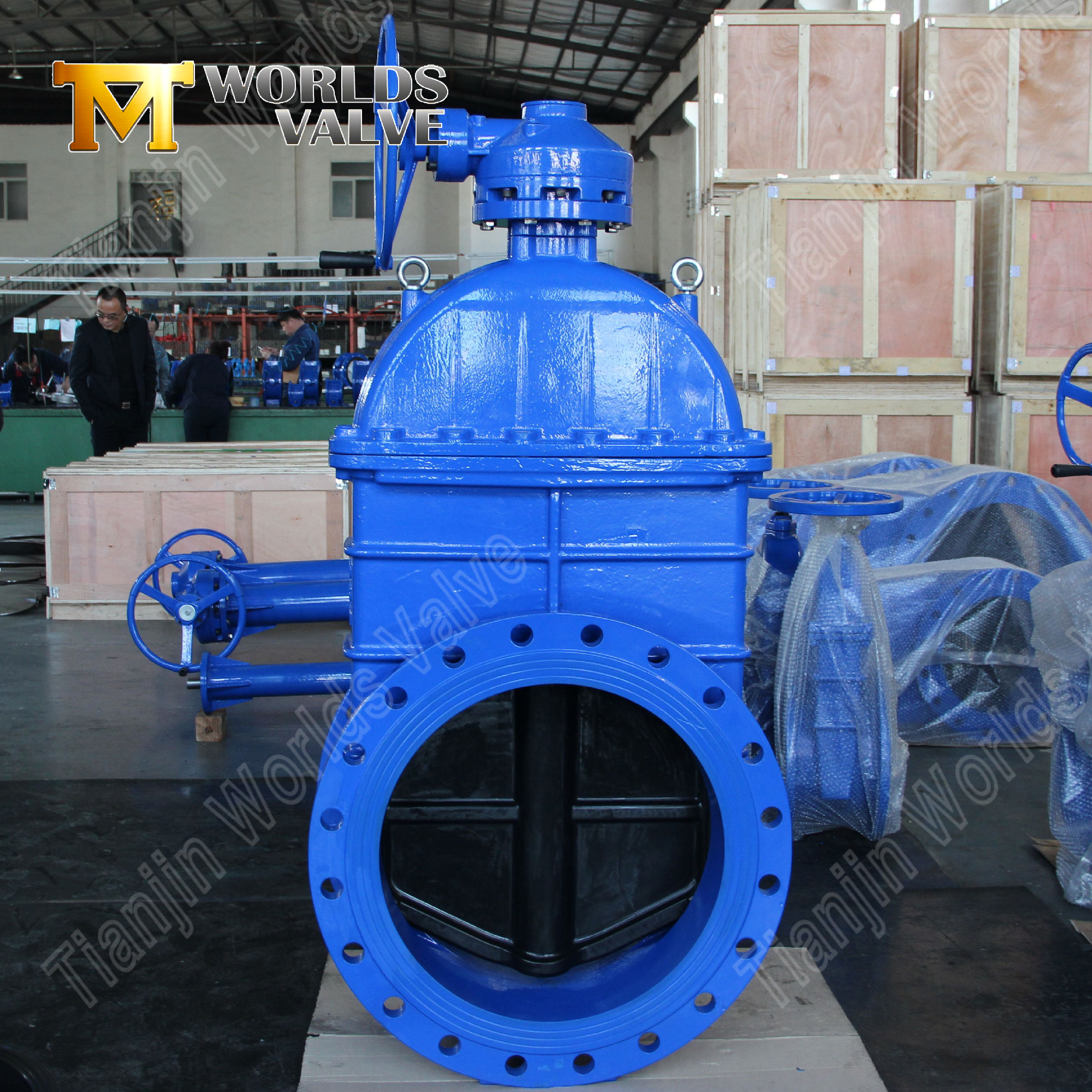

Zahnradbetriebener Absperrschieber mit nicht steigender Spindel | Zuverlässige Flusskontrolle für anspruchsvolle Anwendungen

Einführung:

Zahnradbetriebener Absperrschieber mit nicht steigender Spindel | Zuverlässige Flusskontrolle für anspruchsvolle Anwendungen

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller

RGV01-TF010203--Betriebs- und Wartungshandbuch HERUNTERLADEN

Technische Merkmale und Designvorteile:

1. Effizientes Getriebebetriebssystem

• Präzisionsmechanisches Design：Das Ventil verfügt über einen Schneckengetriebemechanismus, der durch präzises Eingreifen des Getriebes einen optimalen mechanischen Vorteil schafft. Dieses System gewährleistet einen reibungslosen Betrieb und bietet gleichzeitig eine inhärente Selbsthemmungsfähigkeit, um eine sichere Ventilpositionierung aufrechtzuerhalten.

• Langlebige Leistungskomponenten：Der Mechanismus besteht aus gehärteten Getriebekomponenten und fortschrittlichen Oberflächenbehandlungen und bietet eine längere Lebensdauer und konstante Leistung. Die robuste Konstruktion hält häufigem Betrieb in anspruchsvollen Industrieumgebungen stand.

• Benutzerfreundliche Bedienung：Dank des ergonomischen Eingabedesigns ermöglicht das System eine mühelose Steuerung bei deutlich reduziertem Bedienaufwand. Das wartungsoptimierte Design sorgt für langfristige Zuverlässigkeit und minimiert den Serviceaufwand.

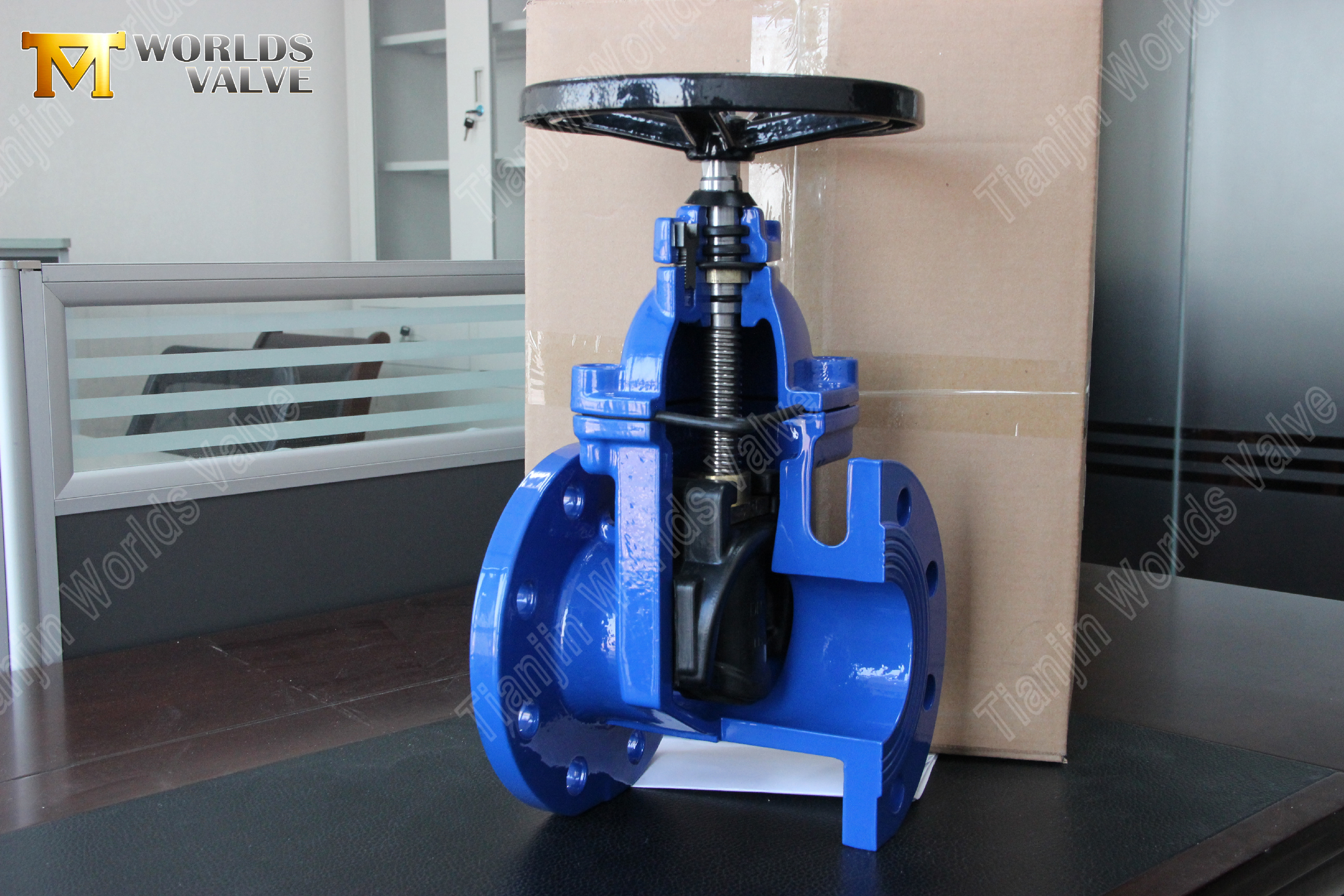

2. Platzsparendes, nicht aufsteigendes Schaftdesign

• Kompakte Installation: Der Schaft dreht sich nach innen ohne vertikale Bewegung, wodurch der erforderliche Freiraum über dem Kopf um 50 % reduziert wird.

• Geschützter Mechanismus: Der vollständig geschlossene Schaft verhindert Korrosion, Stoßschäden und unbefugten Betrieb

• Ideal für beengte Platzverhältnisse: Perfekt für Ventilgruben, unterirdische Kammern und überfüllte Maschinenräume

3. Überlegene Dichtungsleistung

• Belastbares Sitzdesign: EPDM- oder NBR-gekapselter Keil sorgt für blasendichte Absperrung (EN 12266-1 Klasse A)

• Null Leckage: Die Gummi-zu-Körper-Dichtung verhindert den Metall-zu-Metall-Kontakt und verhindert Leckagen auch nach Tausenden von Zyklen

• Korrosionsbeständige Materialien: Edelstahlschaft und epoxidbeschichtetes Gehäuse sorgen für eine lange Lebensdauer in rauen Umgebungen

4. Langlebige Baumaterialien

• Körpermaterial: Hochwertiges Sphäroguss (EN-GJS-500-7) mit 250 μm schmelzgebundener Epoxidbeschichtung

• Stamm: Edelstahl AISI 420 mit präzisionsgefertigten Trapezgewinden

• Getriebekomponenten: Wärmebehandelte Zahnräder aus Kohlenstoffstahl mit korrosionsbeständiger Beschichtung

5. Wartungsfreundliche Funktionen

• Schmierfreier Betrieb: Selbstschmierende Bronzebuchsen und abgedichtete Lager machen routinemäßige Wartung überflüssig

• Visuelle Positionsanzeige: Klare Statusanzeige für Öffnen/Schließen am Getriebeantrieb

• Einfacher Zugang: Die abnehmbare Getriebeabdeckung vereinfacht die Inspektion und Wartung bei Bedarf

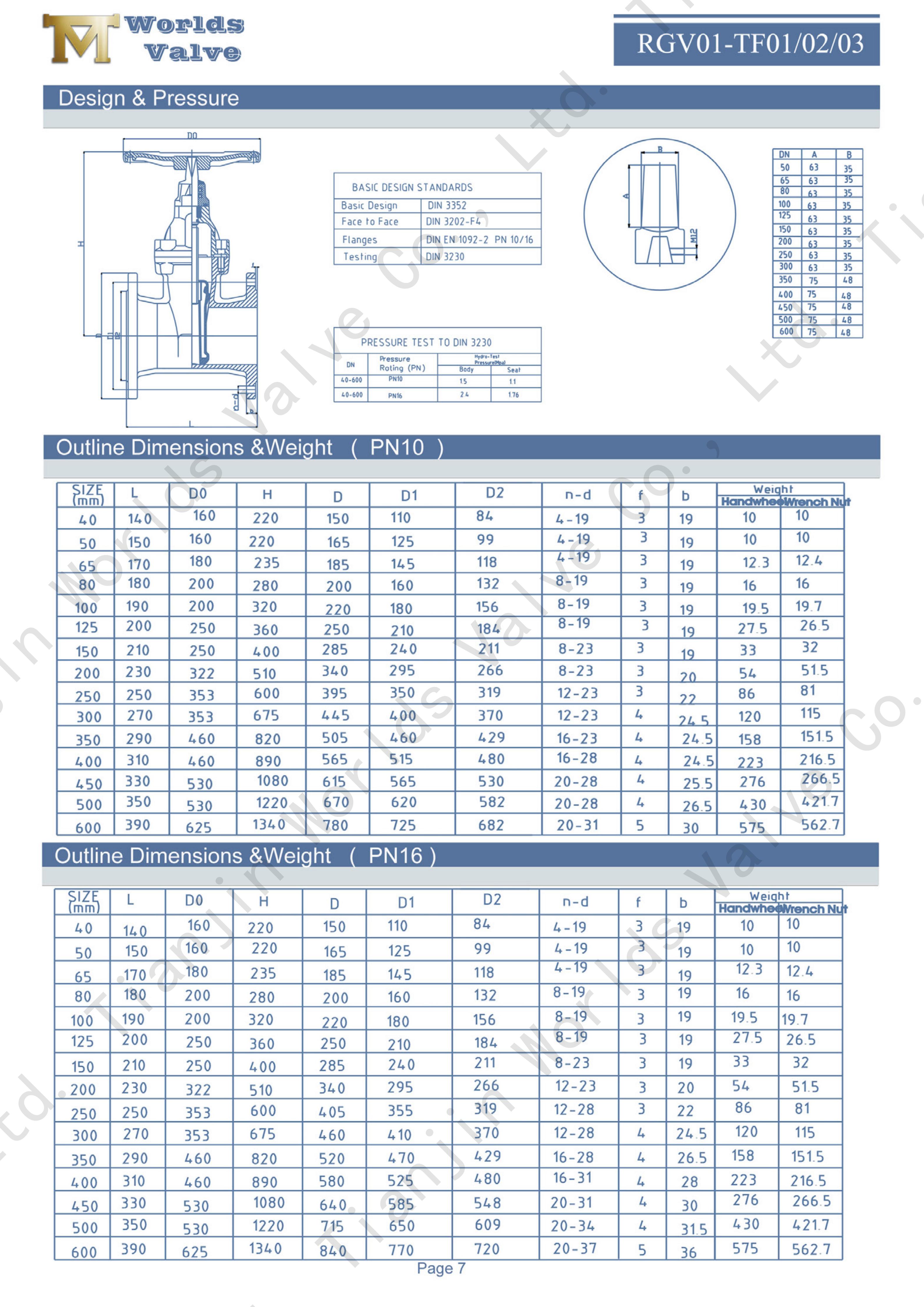

Technische Parameter:

Wettbewerbsvorteile：

• Raumoptimierung: Das nicht ansteigende Schaftdesign ermöglicht die Installation in Bereichen mit begrenztem vertikalen Freiraum

• Mühelose Bedienung: Getriebeuntersetzungssystem reduziert das erforderliche Betriebsdrehmoment um bis zu 60 %

• Haltbarkeit: Korrosionsbeständige Materialien und wetterfestes Getriebe sorgen für eine lange Lebensdauer

• Wartungsfrei: Selbstschmierende Komponenten und ein abgedichteter Mechanismus machen routinemäßige Wartungsarbeiten überflüssig

• Globale Compliance: CE-, UKCA- und WRAS-Zertifizierungen erleichtern internationale Projektspezifikationen

• Zuverlässige Abdichtung: Das elastische Sitzdesign gewährleistet eine blasendichte Absperrung auch nach längerer Inaktivität

Branchenanwendungen

• Wasserverteilungssysteme: Hauptleitungsisolierung, Reservoirsteuerung und Pumpstationen

• Brandschutz: Sprinkleranlagen, Hydrantenversorgungsleitungen und Löschwassertanks

• Industrielle Verarbeitung: Kühlwasserkreisläufe, Chemikaliendosierung und Prozesswasserleitungen

• Abwasserbehandlung: Abwasserkontroll-, Schlammhandhabungs- und Filtersysteme

• Gebäudedienstleistungen: Kellerventilkammern, Steigleitungssysteme und Räume für mechanische Geräte

Fazit:

Durch die Kombination einer präzisen Zahnradbedienung mit einer platzsparenden, nicht ansteigenden Spindelkonstruktion bietet dieser Absperrschieber zuverlässige Leistung in der Wasserverteilung, im Brandschutz und in Industrieanwendungen, bei denen herkömmliche Ventile nicht passen.
