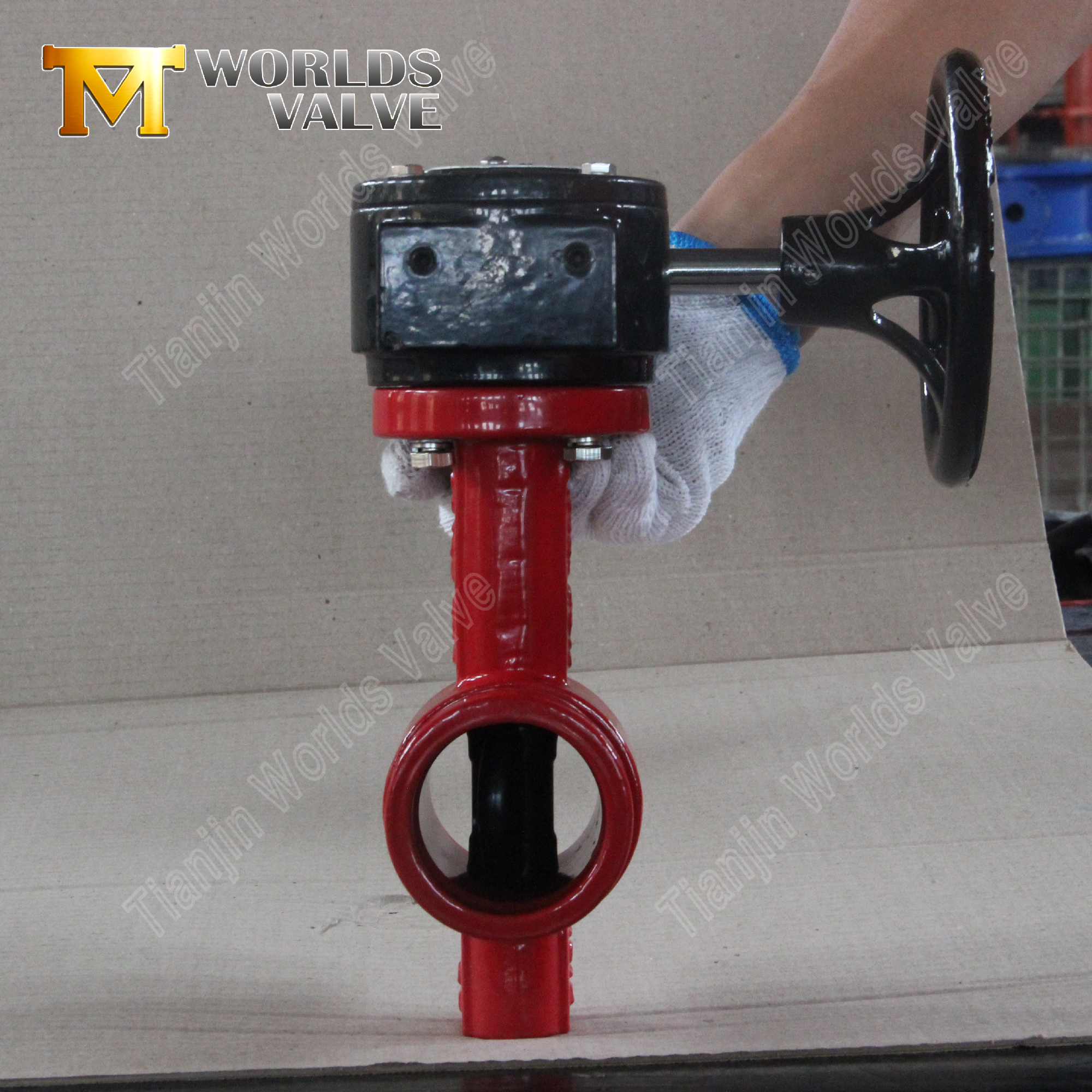

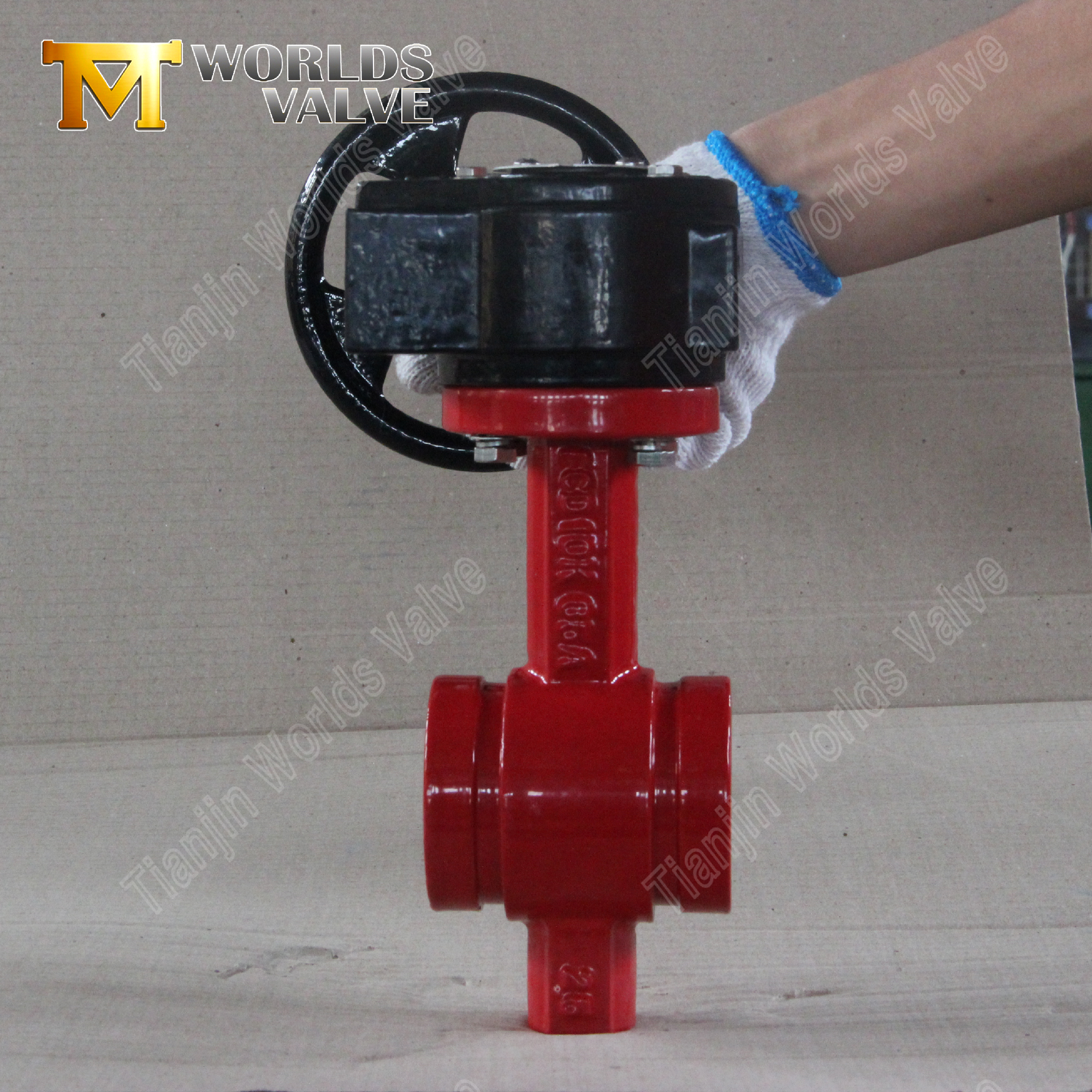

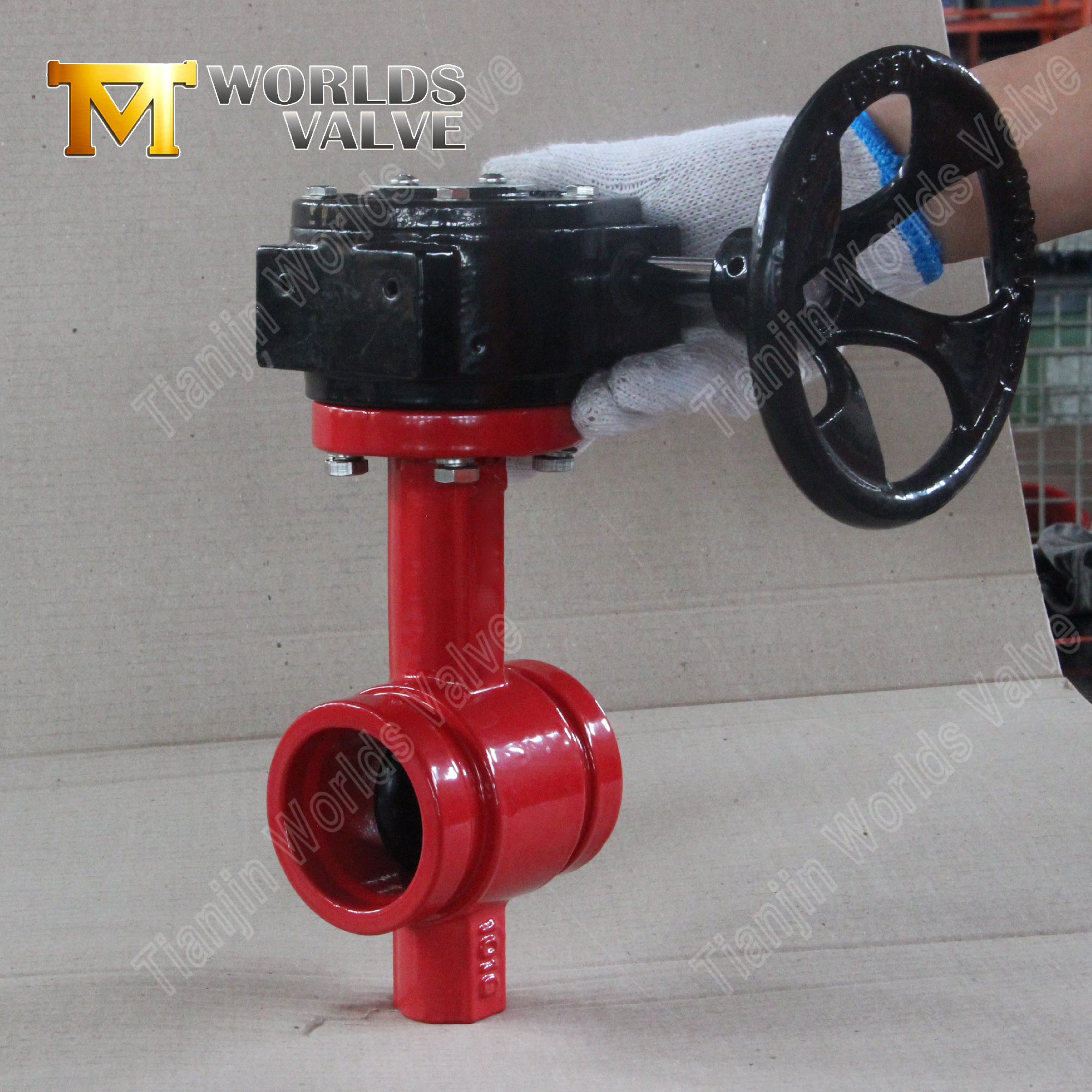

Zertifizierte genutete Absperrklappe mit Getriebe | Worlds Valve OEM-Hersteller
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF02-TG01--Betriebs- und Wartungshandbuch HERUNTERLADEN

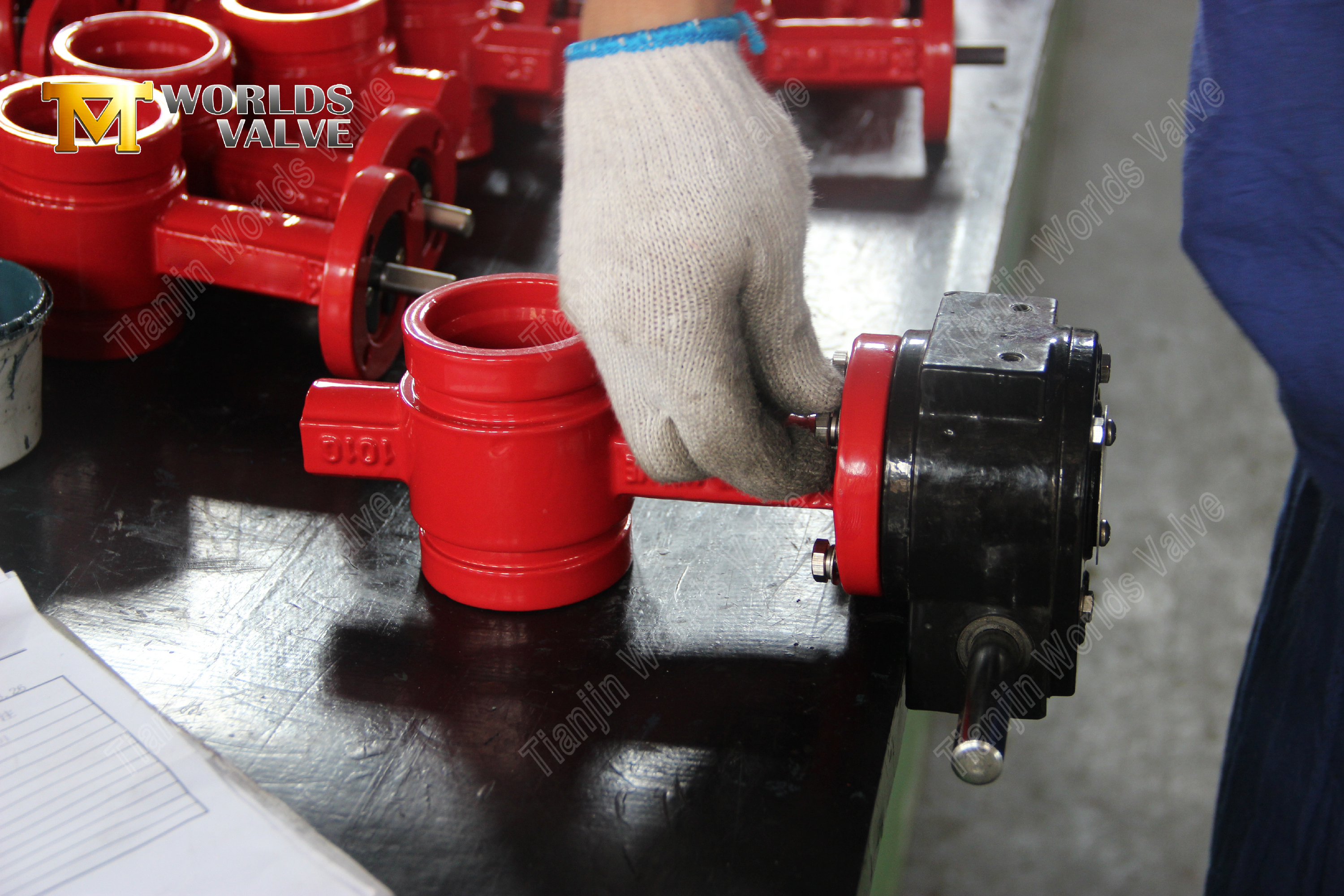

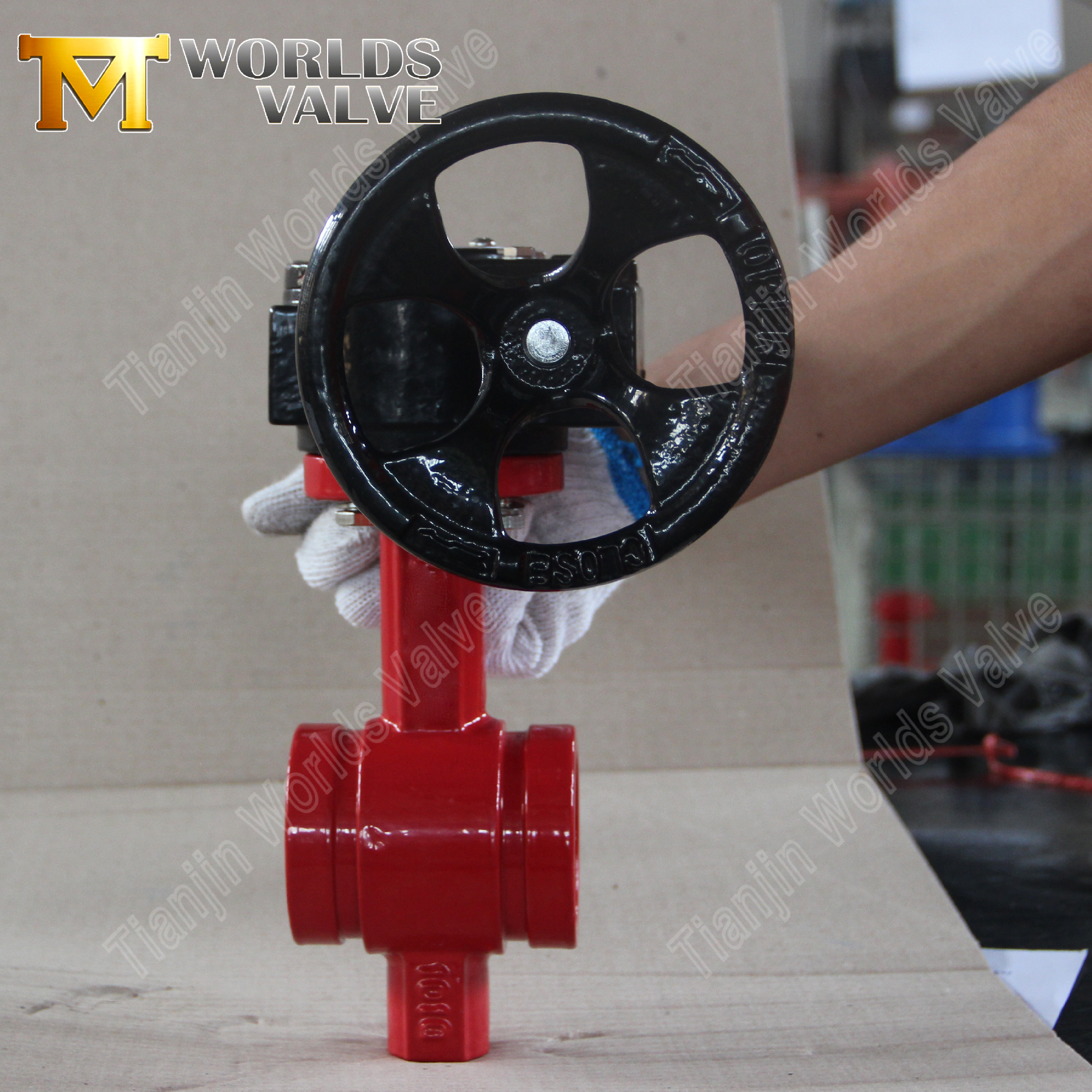

1. Turbinenantrieb für mühelosen und präzisen Betrieb
Der Schneckengetriebemechanismus bietet einen außergewöhnlichen mechanischen Vorteil für die mühelose Betätigung von Ventilen mit großem Durchmesser. Das Handraddrehmoment wird durch das Getriebe verstärkt und ermöglicht so einen reibungslosen Betrieb auch bei hohem Differenzdruck. Die präzise Fertigung von Worlds Valve gewährleistet einen reibungslosen Zahneingriff für eine langfristige, stabile und störungsfreie Leistung.
2. Gerillte Enden für schnelle und sichere Installation
Die Ventilenden verfügen über präzise bearbeitete Nuten, die eine perfekte Passform und eine schnelle Montage mit Standard-Nutkupplungen garantieren. Unsere strengen Produktionskontrollen stellen sicher, dass jede Nut internationale Spezifikationen erfüllt (z. B. AWWA C606) und eine robuste, leckagefreie Verbindung liefert, die wertvolle Zeit und Kosten für die Installation vor Ort spart.
3. Zuverlässiger Körper und garantierte hervorragende Qualität
Der Ventilkörper ist aus hochwertigem Sphäroguss oder Gussstahl gefertigt und durch eine langlebige Korrosionsschutzbeschichtung geschützt, die den höchsten Industriestandards entspricht. Der elastische Sitz aus hochwertigen Materialien wie EPDM oder NBR sorgt für hervorragende Abdichtung und breite Medienkompatibilität. Jedes Ventil wird vor dem Versand einer strengen Druckprüfung und Leistungsprüfung unterzogen und erfüllt damit unsere Verpflichtung „Quality First“.

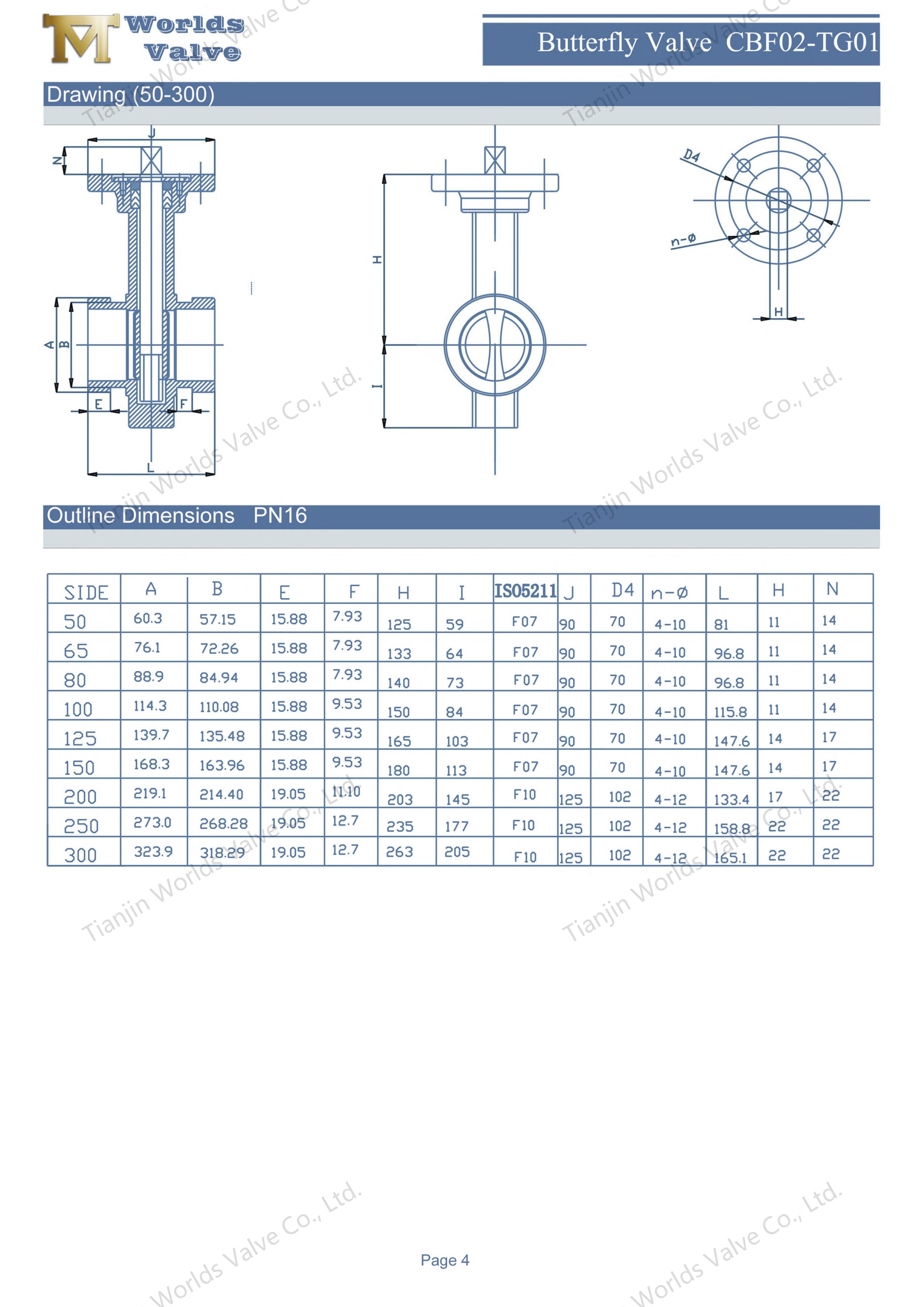

Parameter | Spezifikation |
Modell | CBF02-TG01 |
Größen | DN50-DN300 |
Druckklasse | PN1,0/1,6 MPa |
Design | AWWA C606 KS B2822 GB5135.11 |
Testen | EN12266-1 ISO5208 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | KS B2822 MSS SP67 |
Endstandard | AWWA C606 KS B2822 GB5135.11 |
Als erfahrener Ventilspezialist versteht Worlds Valve die einzigartigen Anforderungen verschiedener Anwendungen. Wir bieten starken OEM- und ODM-Support und passen Ventile genau an Ihre Spezifikationen an, einschließlich:
Materialauswahl: Spezielle Materialien wie Edelstahlgehäuse.
Druck & Größe: Nicht standardmäßige Druckstufen oder Sonderabmessungen.
Beschichten und Markieren: Bestimmte Lackfarben, Lasergravur oder Branding.
Zertifizierungsanforderungen: Unterstützung bei der Erfüllung spezifischer Projekt- oder regionaler Zertifizierungsanforderungen.
Feuerlöschsprinkler- und Pumpensysteme, die strengen Sicherheitsvorschriften entsprechen.
Wasserversorgungs-, Entwässerungs- und HVAC-Systeme in Gewerbe- und Industriegebäuden.
Kommunale Wasserversorgung, Bewässerung und industrielle Prozesswasserleitungen.
Tianjin Worlds Valve Co., Ltd. ist mehr als ein Lieferant; Wir sind Partner für den Erfolg Ihres Projekts. Gemäß unserer „Customer First“-Philosophie bieten wir ein umfassendes Serviceerlebnis aus einer Hand – von professioneller Beratung und Lösungsdesign bis hin zu flexibler Fertigung, pünktlicher Lieferung und After-Sales-Support. Wir laden Sie ein, mit uns Kontakt aufzunehmen, um zu besprechen, wie unsere zuverlässigen Produkte und unser Fachwissen Ihrem nächsten Projekt einen Mehrwert verleihen können.
