Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF03-TA01 – Betriebs- und Wartungshandbuch HERUNTERLADEN

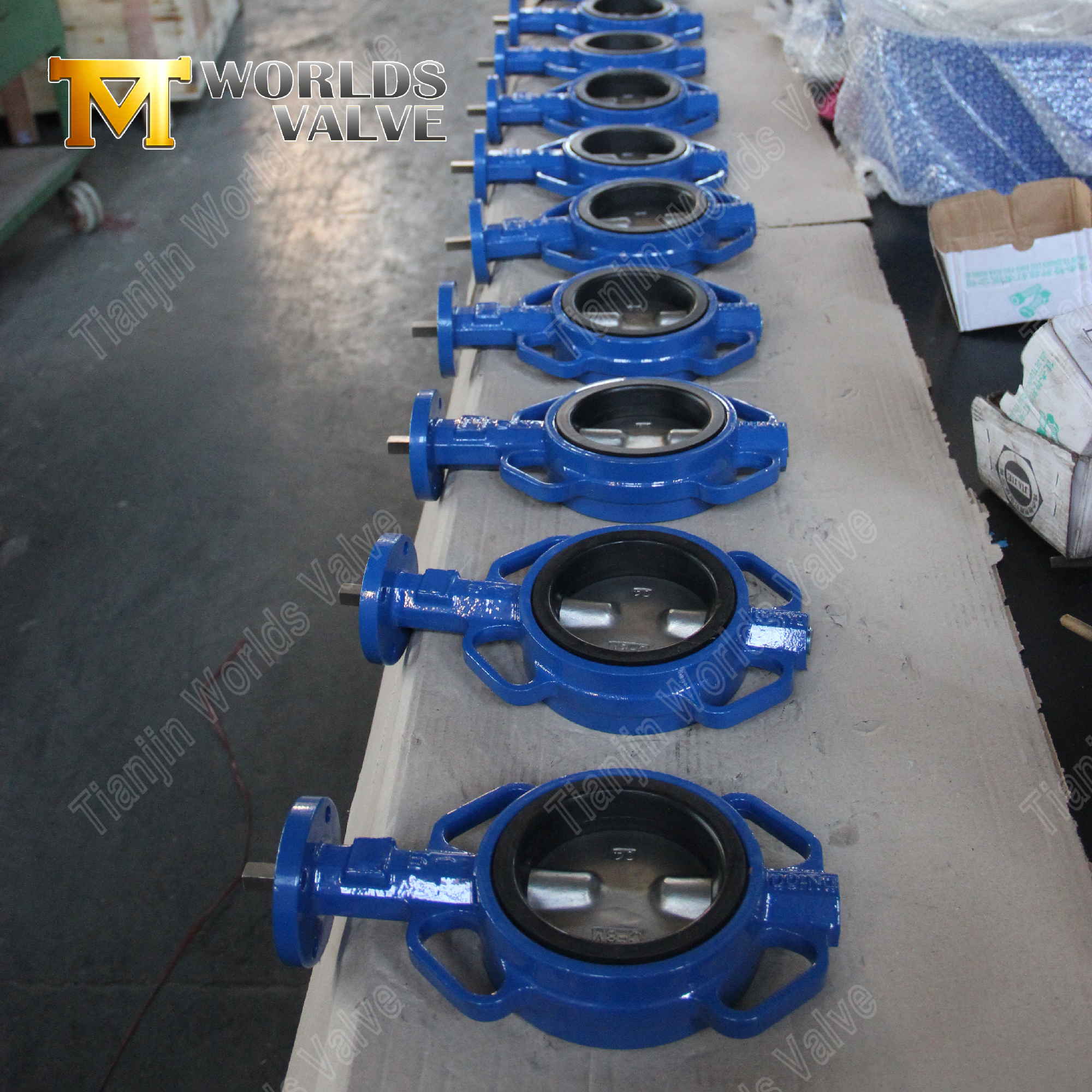

1. Zweiteilige (zweiteilige) Konstruktion für erhöhte Zuverlässigkeit
Reduzierte Torsionsspannung: Die oberen und unteren Schaftabschnitte verteilen das Drehmoment gleichmäßiger, wodurch die Spannungskonzentration minimiert und das Risiko eines Schaftversagens verringert wird.
Präzise Ausrichtung der Scheibe: Das zweiteilige Design sorgt für eine gleichmäßige Zentrierung der Scheibe im Sitz, reduziert ungleichmäßigen Verschleiß und bewahrt die Dichtungsintegrität über Tausende von Zyklen hinweg.
Vereinfachte Wartung: Die Zwei-Schaft-Konfiguration ermöglicht eine einfachere Demontage während der Wartung, da der obere Schaft entfernt werden kann, ohne die Scheibe vollständig zu lösen.

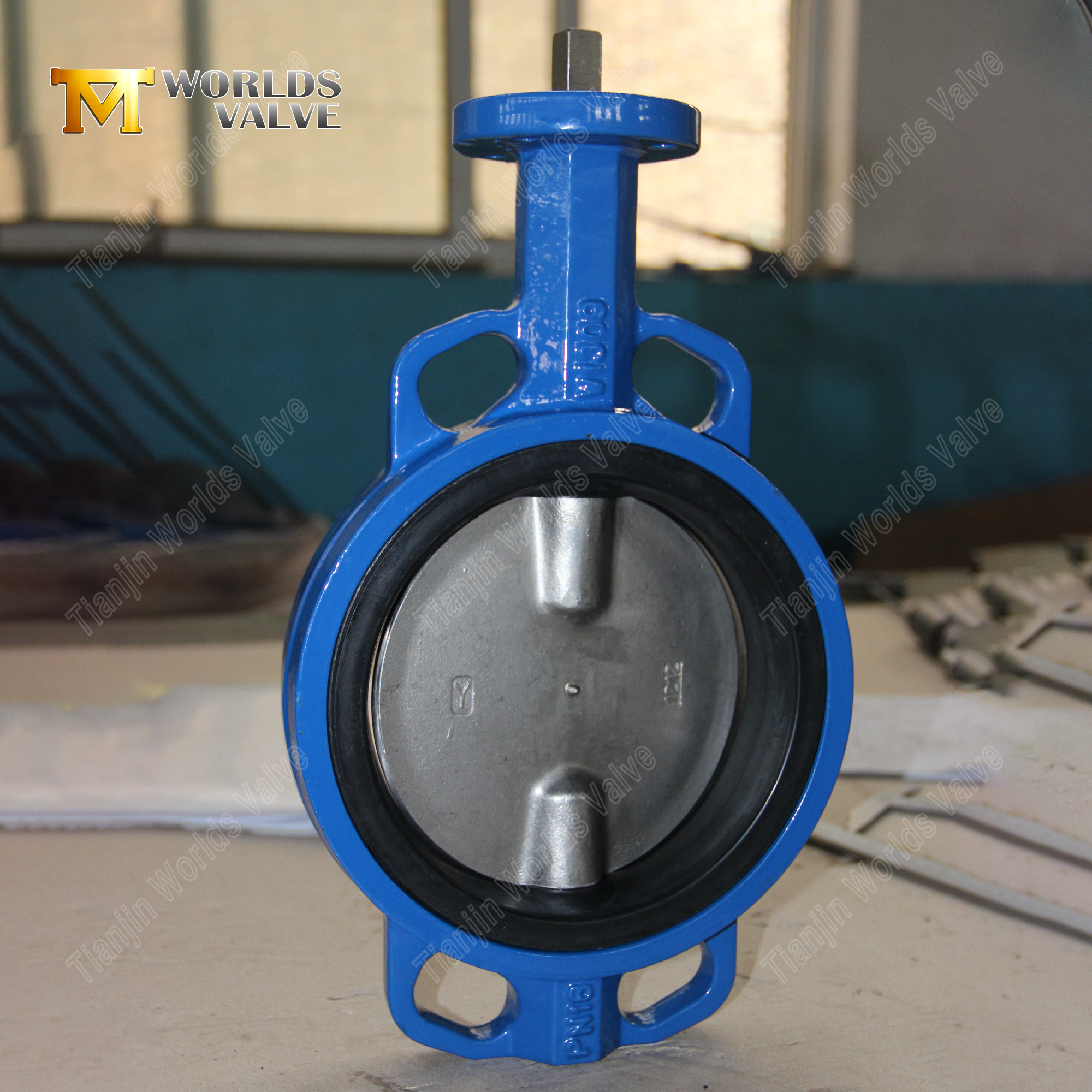

2. Harter EPDM-Backup-Sitz für gleichbleibende Dichtungsleistung
Starre Sitzunterstützung: Der EPDM-Sitz ist mit einer harten Unterlage geformt, die Extrusion oder Verformung unter Druck verhindert und die Dichtungsgeometrie bei voller PN16-Bewertung beibehält.
Längere Lebensdauer: Das Back-up-Design reduziert den Druckverformungsrest und die Ermüdung, sodass der Sitz seine Elastizität länger behält als nicht unterstützte Elastomersitze.
Blasendichte Absperrung: Die Kombination aus unterstütztem Sitz und Präzisionsscheibe sorgt für einen zuverlässigen leckagefreien Verschluss für Wasser- und Luftversorgungsanlagen.

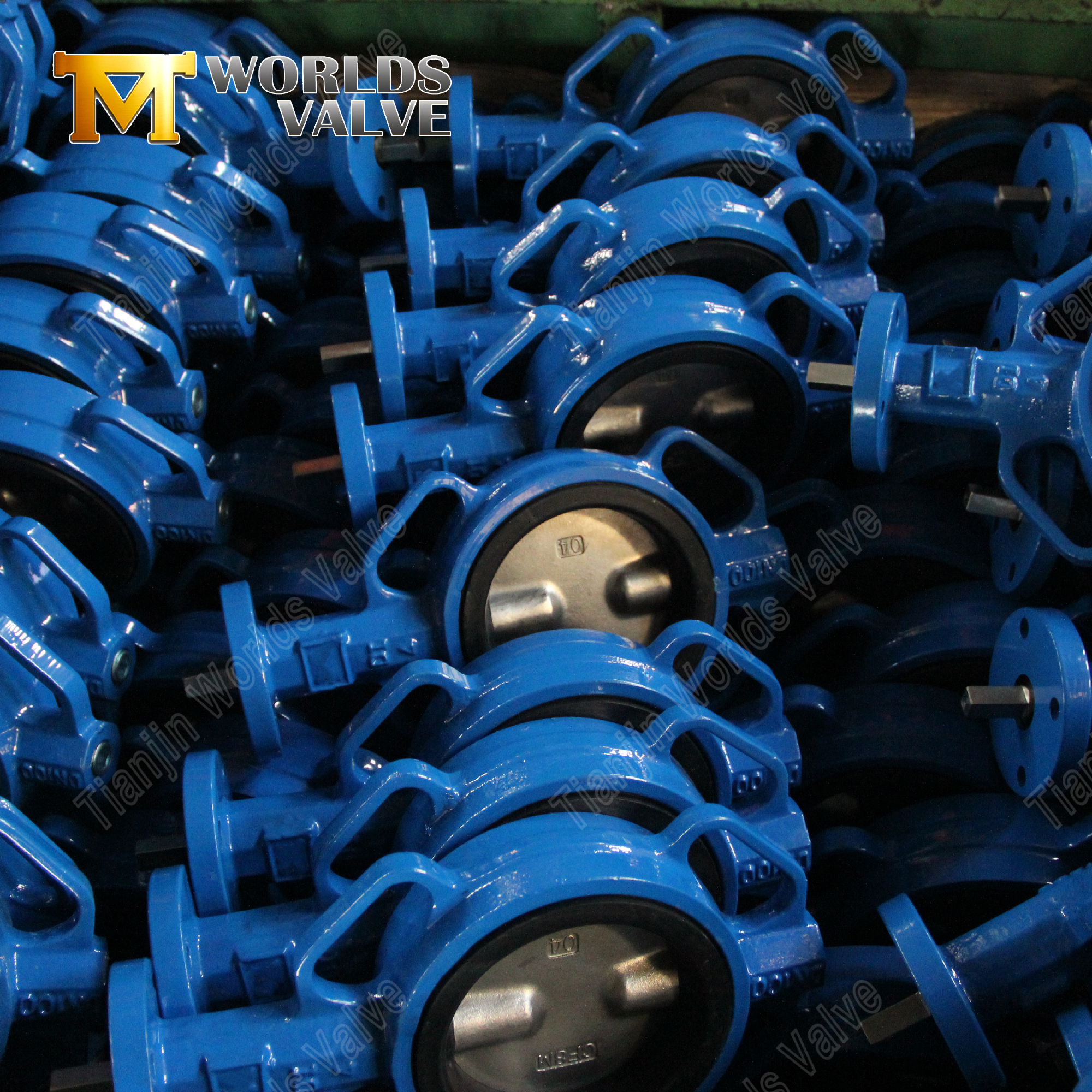

3. Kompakter Wafer-Körper für platzsparenden Einbau
Leichtbauweise: Der Wafer-Körper macht Gegenflansche überflüssig, wodurch das Gesamtgewicht des Systems und die Materialkosten reduziert werden.
Schnelle Schraubmontage: Das Ventil wird zwischen Standard-EN- oder ANSI-Flanschen zentriert und mit Durchgangsschrauben befestigt, wodurch die Installationszeit minimiert wird.
Austauschbare Abmessungen: Die Baulängenabmessungen entsprechen ISO 5752 und EN 558 Serie 20 und gewährleisten so die Kompatibilität mit vorhandenen Rohrleitungsanordnungen.
4. Optionen für korrosionsbeständige Materialien
Gehäuse aus duktilem Eisen mit Epoxidbeschichtung: Das GGG40-Gehäuse bietet hohe Festigkeit und Schlagfestigkeit, wobei eine dauerhafte Epoxidbeschichtung (250 μm) vor atmosphärischer und wasserseitiger Korrosion schützt.
CF8M-Edelstahlscheibe: Die Standardscheibe bietet eine gute Korrosionsbeständigkeit für aufbereitetes Wasser und milde Chemikalien.
Anpassbare Scheibenmaterialien: Zu den Optionen gehören Aluminiumbronze, Duplex-Edelstahl, nylonbeschichtete oder PTFE-beschichtete Scheiben für spezielle Medien.

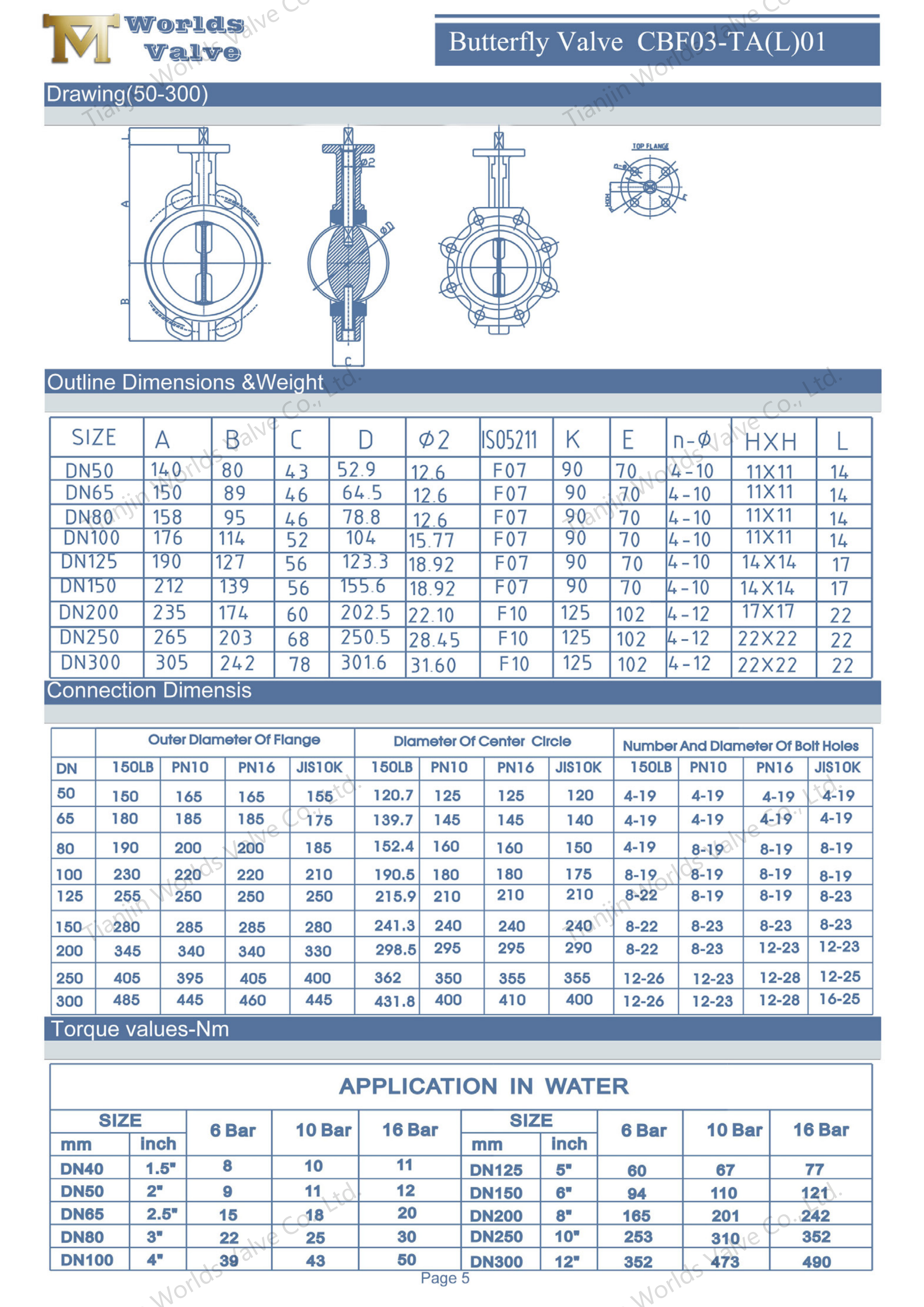

Parameter | Spezifikation |
Modell | Zweischaftige Wafer-Absperrklappe (CBF03-TA01) |
Größen | DN100 |
Druckbewertung | PN10/16/150LB/JIS10K |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | Sphäroguss |
Scheibe | CF8M |
Seat | EPDM, NBR, FKM, PTFE... |
Stängel | SS410/420/431... |
Auf Langlebigkeit ausgelegt: Unsere Designs mit zwei Vorbauten und hartem Rücksitz spiegeln unser Engagement für mechanische Zuverlässigkeit und lange Lebensdauer wider.
OEM-Fertigungskompetenz: Als fokussierter OEM-Hersteller bieten wir gleichbleibende Qualität, flexible Materialoptionen und die Möglichkeit, Flanschstandards, Beschichtungen und Verpackungen individuell anzupassen.
Zertifizierte Qualität: ISO 9001-zertifizierte Einrichtung mit CE, UKCA und anderen Zertifizierungsoptionen auf Anfrage verfügbar.
Globale Erfahrung: Lieferung von Ventilen in über 50 Länder mit zuverlässiger Logistik und professioneller Dokumentationsunterstützung.
Wasserverteilungs- und -aufbereitungsanlagen
HVAC-Systeme (gekühltes Wasser, Kühltürme)
Saug- und Druckleitungen der Pumpe
Bewässerungsnetze
Industrielle Prozesswasserkreisläufe

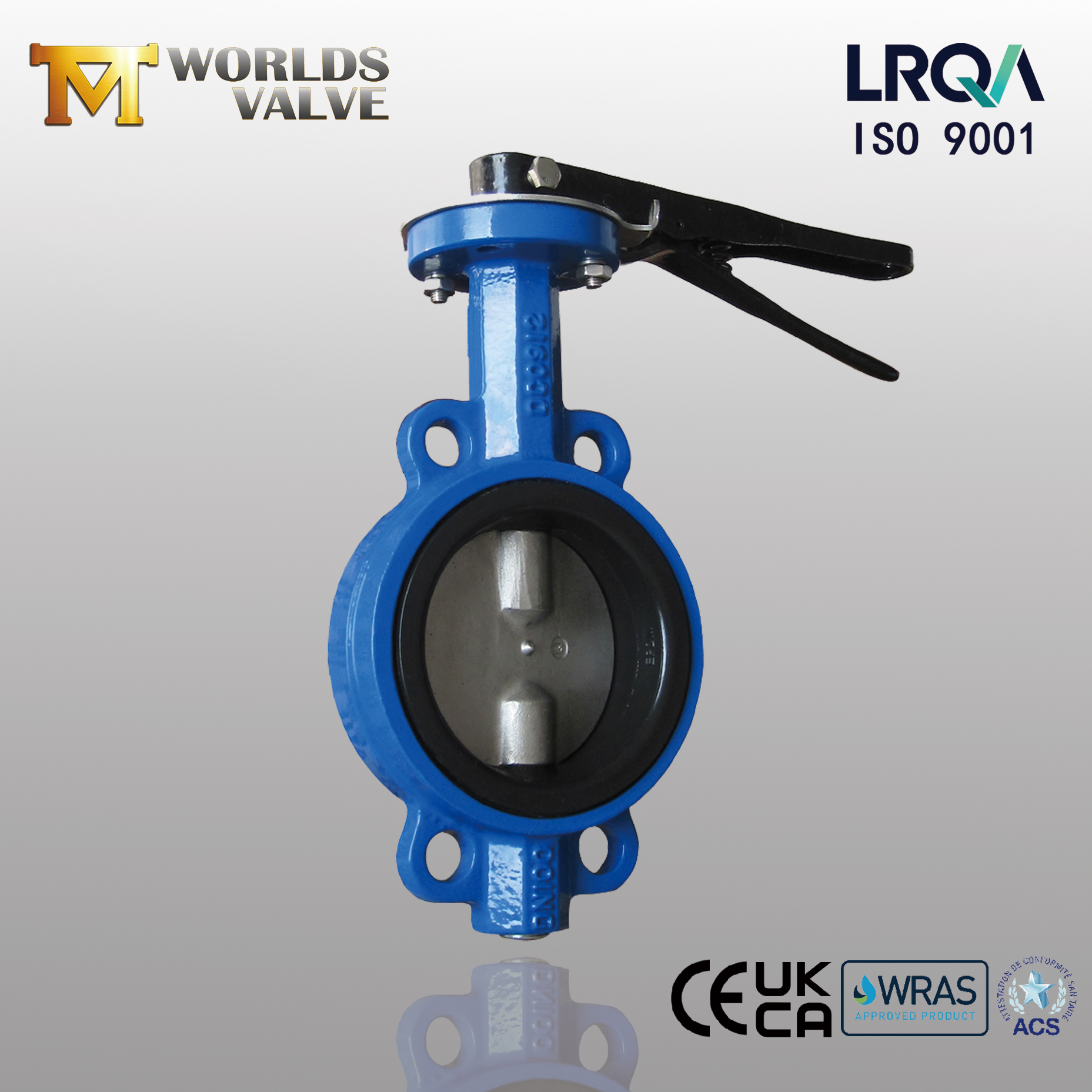

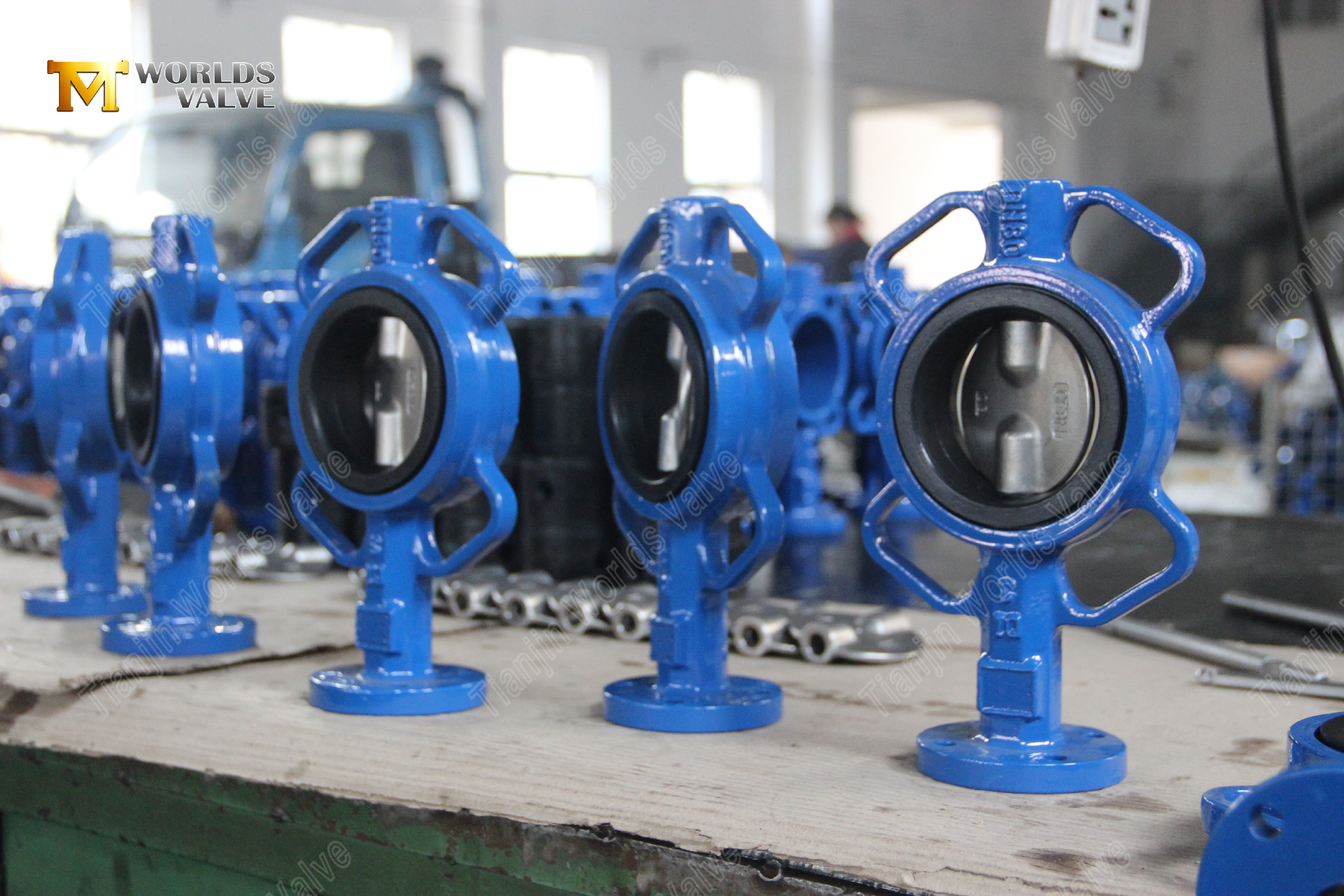

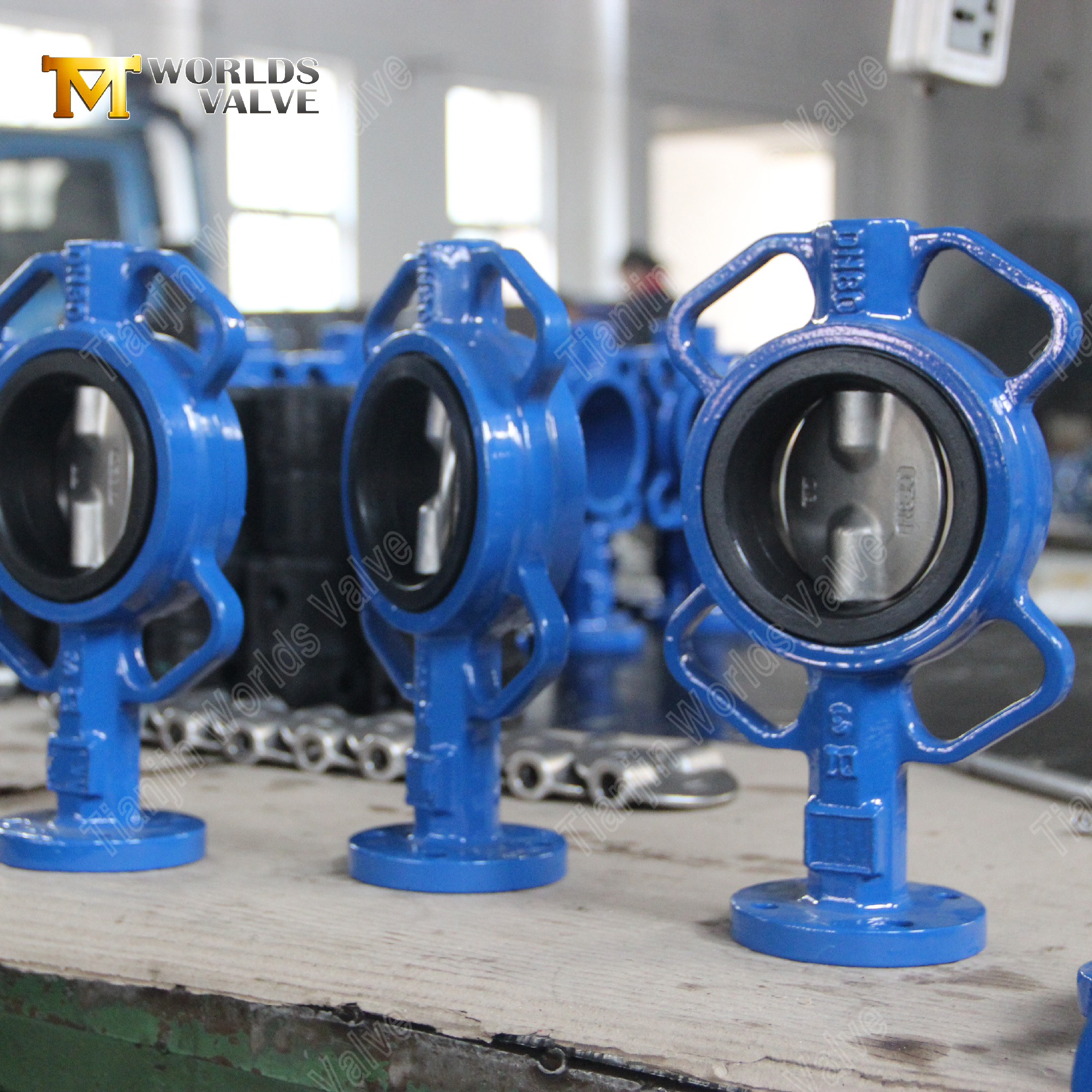

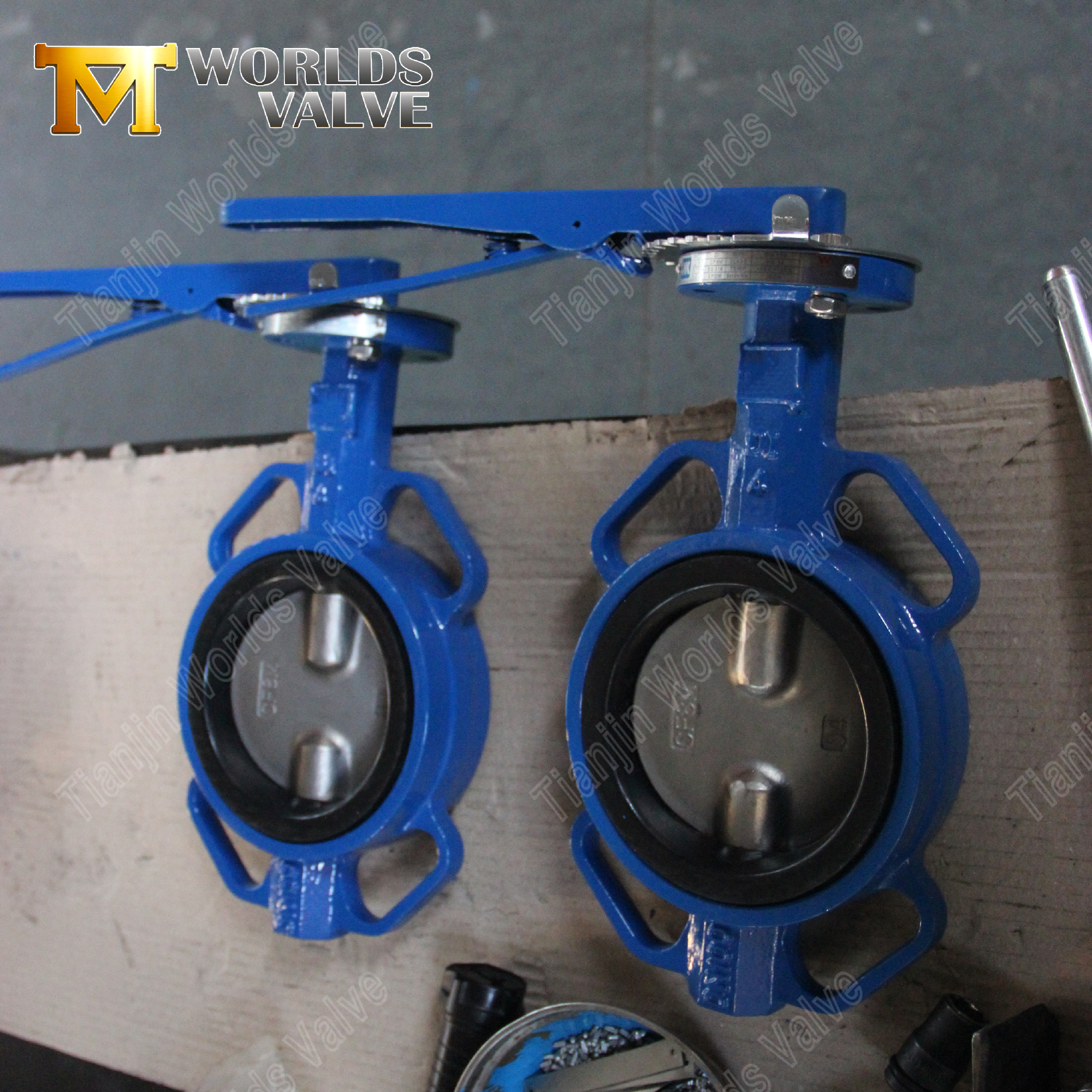

Die Zweischaft-Wafer-Absperrklappe mit hartem EPDM-Backup-Sitz von Tianjin Worlds Valve Co., Ltd. kombiniert mechanische Zuverlässigkeit mit praktischer Wartungsfreundlichkeit. Sein zweiteiliges Schaftdesign reduziert den Verschleiß und sorgt für eine präzise Ausrichtung der Scheibe, während die unterstützte Sitzkonstruktion die Dichtungsintegrität über Jahre hinweg beibehält. Die PN16-Einstufung, die DN100-Größe und die Hebelbedienung machen es zu einer zuverlässigen Wahl für Wasser- und allgemeine Industrieanwendungen.
Wenn Ihre Anwendung eine langlebige, wartungsfreundliche Absperrklappe erfordert, entscheiden Sie sich für Tianjin Worlds Valve Co., Ltd. Kontaktieren Sie uns noch heute für technische Spezifikationen, Optionen zur Materialanpassung oder ein auf Ihre Anwendung zugeschnittenes Angebot.
