RGV01-TF01.
OEM
| Menge: | |
|---|---|
| Detaillierte Beschreibung: | |
| Serie | Nicht steigender Stamm / steigender Stamm Feediges sitzendes Gateventil |
| Größe: | DN40-DN1200. |
| Design Standard: | GB / T 12232-2005 DIN3352, EN593, MSS SP-67 |
| Druckstandard: | GB / T 13927-1992, API598 |
| Angesicht zu Angesicht: | DIN3202 F4, F5, BS5163 |
| Flanschstandard: | DIN2532, DIN2533. |

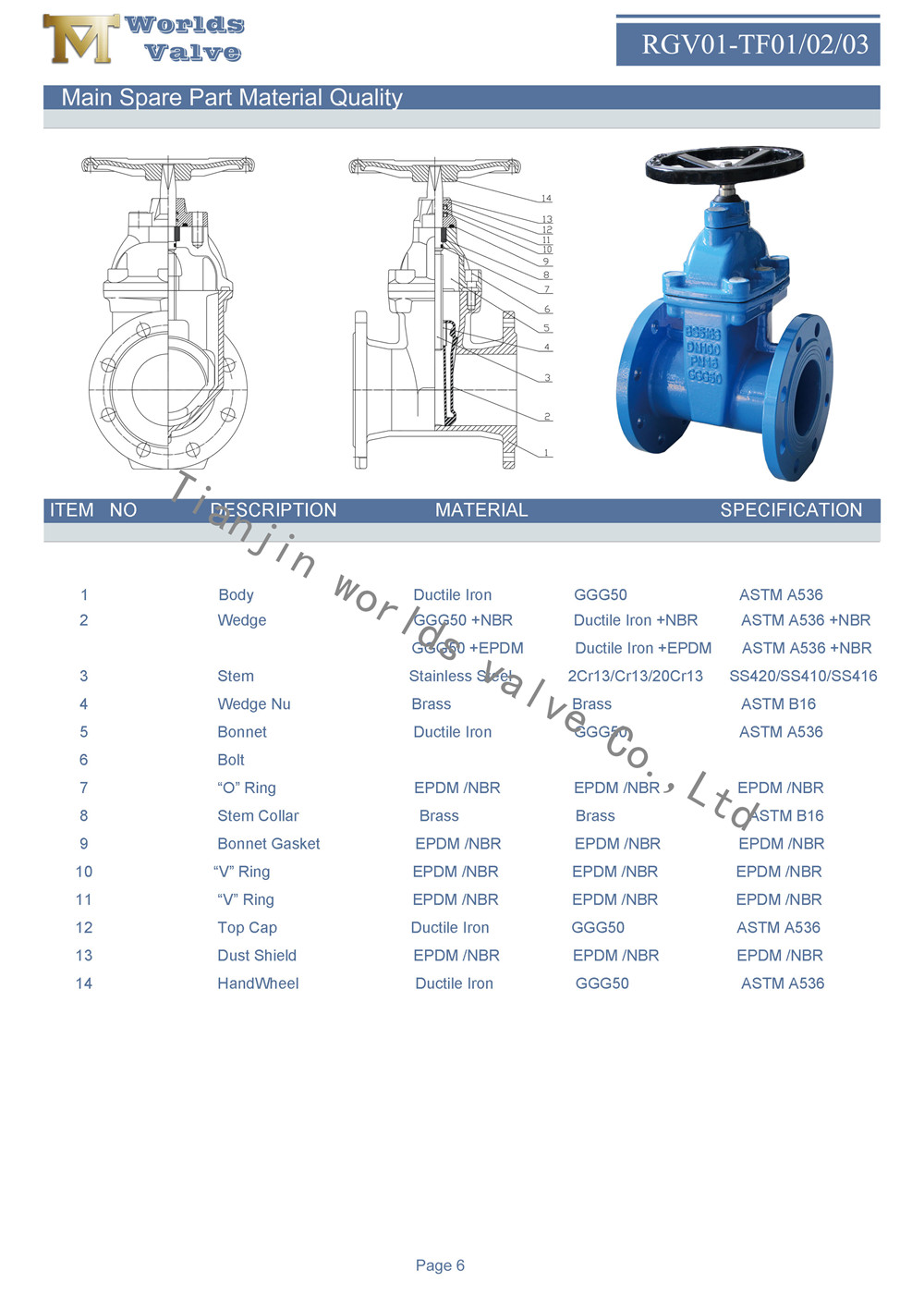

| Körper: | Ci / di / wcb / alb / cf8 / cf8m |
| Rabatt: | Di / alb / gummi gefütterte disc / 1.2501 / 1.4529 / cf8 / hastelloy legierung / monel |
| Stengel: | SS416 / SS304 / SS431 / 17-4ph |
| Sitz: | NBR / Hypalon / EPDM / Neopren / NR / verschleißfestes EPDM / Silizium / hitzebeständiges EPDM / weißes EPDM / EPDM (/ PTFE |
| Geeignete Temperatur: | -10 ~ 90. |
| Mittel: | Fleischwasser, Abwasser, Meerwasser, Luft, Dampf, Lebensmittel, Medizin, Öle, Alkalis, Salz usw. |
Standard:
Design-Standard entsprechen an: MSS SP-67, API609, EN593
Anschlussflansch entsprechen an: DIN PN10 / 16/25, ANSI B16.1, BS4504, ISO PN10 / 16,
JIS B2212 / 2213, BS 10 Tabelle D, BS 10 Tisch E
Oberflansch entspricht: ISO 5211
Angesicht zu Angesicht entsprechen: API609, ISO5752 Serie 20, BS5155
Teststandard entsprechen: API598
Gestaltungszeichen:
1. Ausrüstung, die beim Abschneiden von Medium in Pipeline verwendet wird.
2. Geeignet für Handrad, Getriebebetreiber oder elektrische Aktuatoren.
Performance:

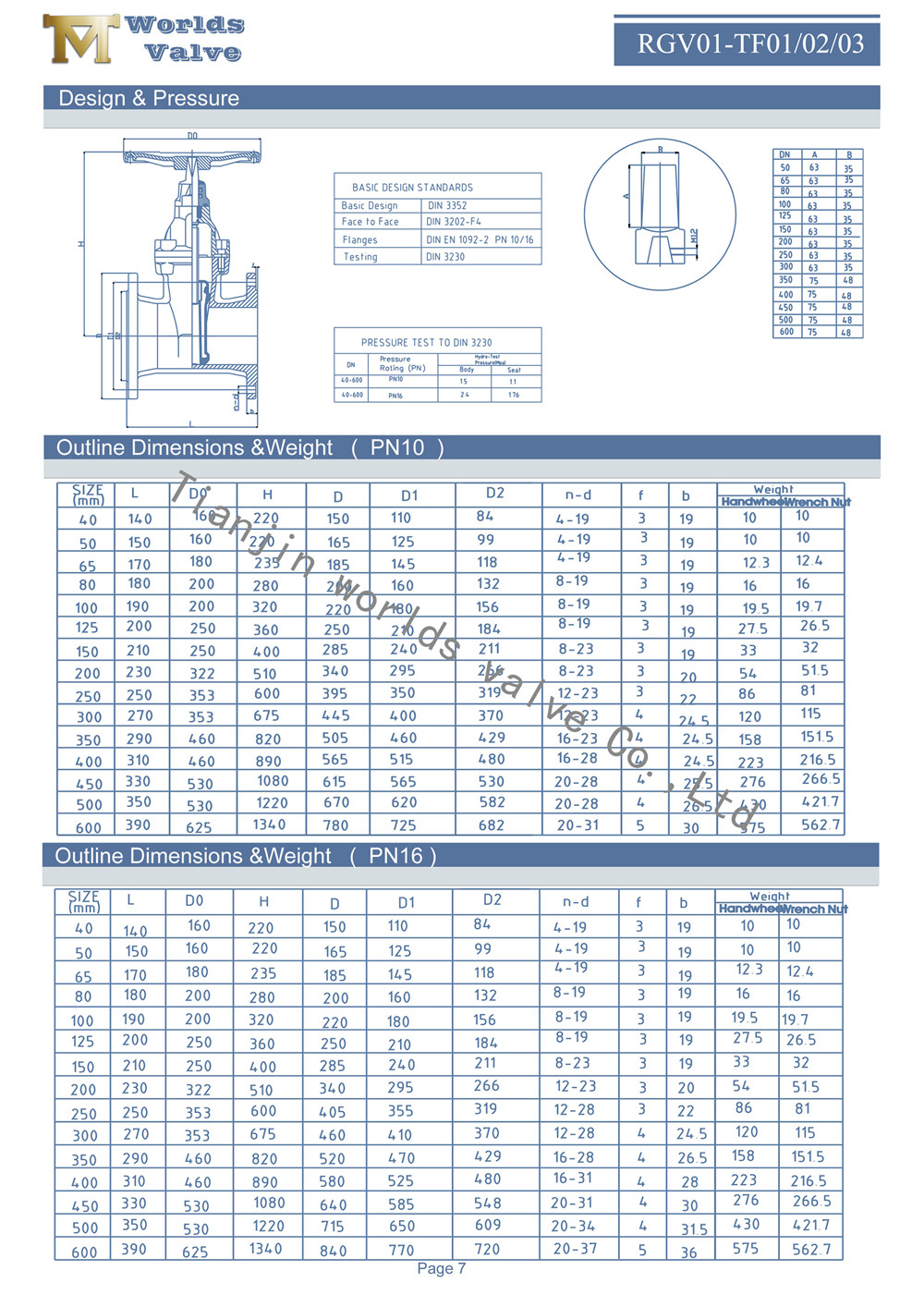

Nenndurchmesser: DN40-DN1200
Nominaldruck PN (MPA):
1.0, 1,6, 2.0, 2.5
Prüfdruck (Wasser) PS (MPA)
Körpersitz: 1,5-facher Druck
Sitztest: 1,1-mal Nenndruck
